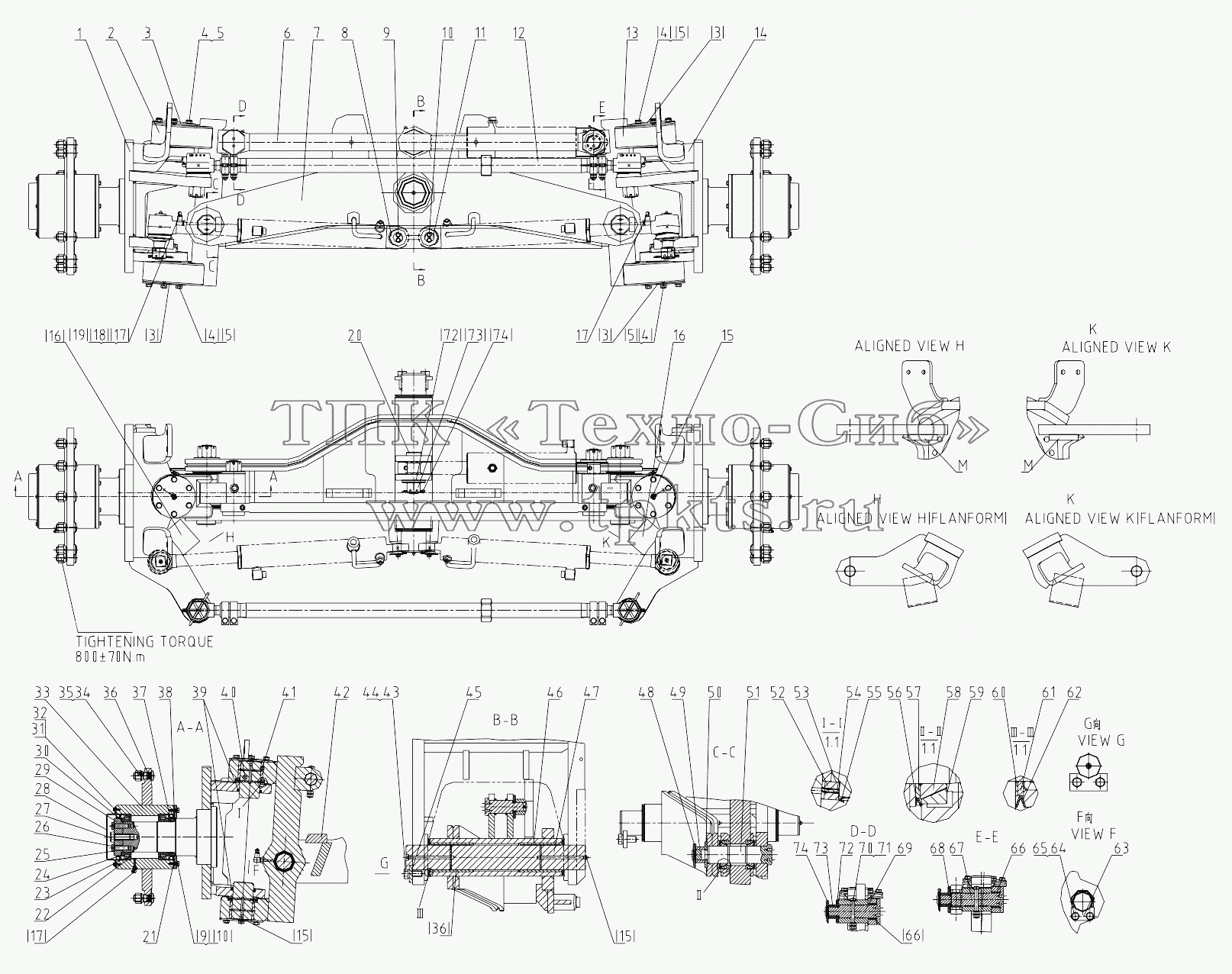

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 24D0138 | Front wheel hub | В корзину | |
2 | 24D0091 | Lean-joint | В корзину | |
3 | 52A0323 | Cover | В корзину | |
4 | 00B0017 | BOLT | В корзину | |
5 | 06B0008 | Шайба | В корзину | |
6 | 24C0405 | Linkage | В корзину | |
7 | 24D0114 | Front axle | В корзину | |
8 | 52A0180 | Крышка круглая | В корзину | |
9 | 00B0085 | Болт | В корзину | |
10 | 06B0006 | Шайба | В корзину | |
11 | 06B0005 | WASHER | В корзину | |
12 | 24C0861 | Linkage | В корзину | |
13 | 24D0090 | Lean-joint | В корзину | |
14 | 24D0139 | Front wheel hub | В корзину | |
15 | 10B0014 | Ниппель | В корзину | |
16 | 16A5849 | Plate | В корзину | |
17 | 10B0018 | Маслосборник | В корзину | |
18 | 01A1798 | Elbow | В корзину | |
19 | 03B0035 | Гайка | В корзину | |
20 | 60A1881 | Pin | В корзину | |
21 | 53A1258 | Cap | В корзину | |
22 | 23B0005 | Tap.roller brg | В корзину | |
23 | 56A1730 | Collar | В корзину | |
24 | 13B0848 | Seal ring | В корзину | |
25 | 76A0492 | Lock plate | В корзину | |
26 | 00B0103 | BOLT | В корзину | |
27 | 01B0321 | Болт | В корзину | |
28 | 53A1260 | Cap | В корзину | |
29 | 53A1259 | Cap | В корзину | |
30 | 34C1855 | Shim | В корзину | |
31 | 00B0022 | BOLT | В корзину | |
32 | 06B0003 | Шайба | В корзину | |
33 | 24D0140 | Hub | В корзину | |
34 | 06B0252 | Шайба | В корзину | |
35 | 03B0139 | Гайка задний | В корзину | |
36 | 01B0457 | Rim bolt | В корзину | |
37 | 12B0288 | Кольцо круглого сечения | В корзину | |
38 | 55A3696 | Bushing | В корзину | |
39 | 13B0413 | Dust ring | В корзину | |
40 | 60A1485 | Steering pin | В корзину | |
41 | 55A2673 | Bearing | В корзину | |
42 | 17A1622 | Block | В корзину | |
43 | 06B0019 | Шайба | В корзину | |
44 | 00B0234 | BOLT | В корзину | |
45 | 14A6369 | Plate | В корзину | |
46 | 55A2674 | Bearing | В корзину | |
47 | 61A0754 | Shaft | В корзину | |
48 | 08B0100 | Pin | В корзину | |
49 | 03B0493 | NUT | В корзину | |
50 | 56A0686 | Washer | В корзину | |
51 | 60A1231 | Pin | В корзину | |
52 | 26B0059 | Washer | В корзину | |
53 | 28C0083 | Shim | В корзину | |
54 | 26B0058 | Needle bearing | В корзину | |
55 | 83A0564 | V-seal | В корзину | |
56 | 83A0565 | V-seal | В корзину | |
57 | 56A0436 | Thrust shim | В корзину | |
58 | 25B0078 | Knuckle bearing | В корзину | |
59 | 28C0087 | Shim | В корзину | |
60 | 28C0099 | Shim | В корзину | |
61 | 56A0639 | Lock washer | В корзину | |
62 | 83A0636 | V-seal | В корзину | |
63 | 14A6371 | Plate | В корзину | |
64 | 00B0059 | Болт | В корзину | |
65 | 06B0015 | Шайба | В корзину | |
66 | 76A0378 | Ring | В корзину | |
67 | 60A2276 | Pin | В корзину | |
68 | 56A0684 | Washer | В корзину | |
69 | 60A2277 | Pin | В корзину | |
70 | 01B0160 | Болт | В корзину | |
71 | 03B0003 | Гайка | В корзину | |
72 | 56A0685 | Washer | В корзину | |
73 | 03B0487 | Гайка | В корзину | |
74 | 08B0017 | Палец | В корзину |
