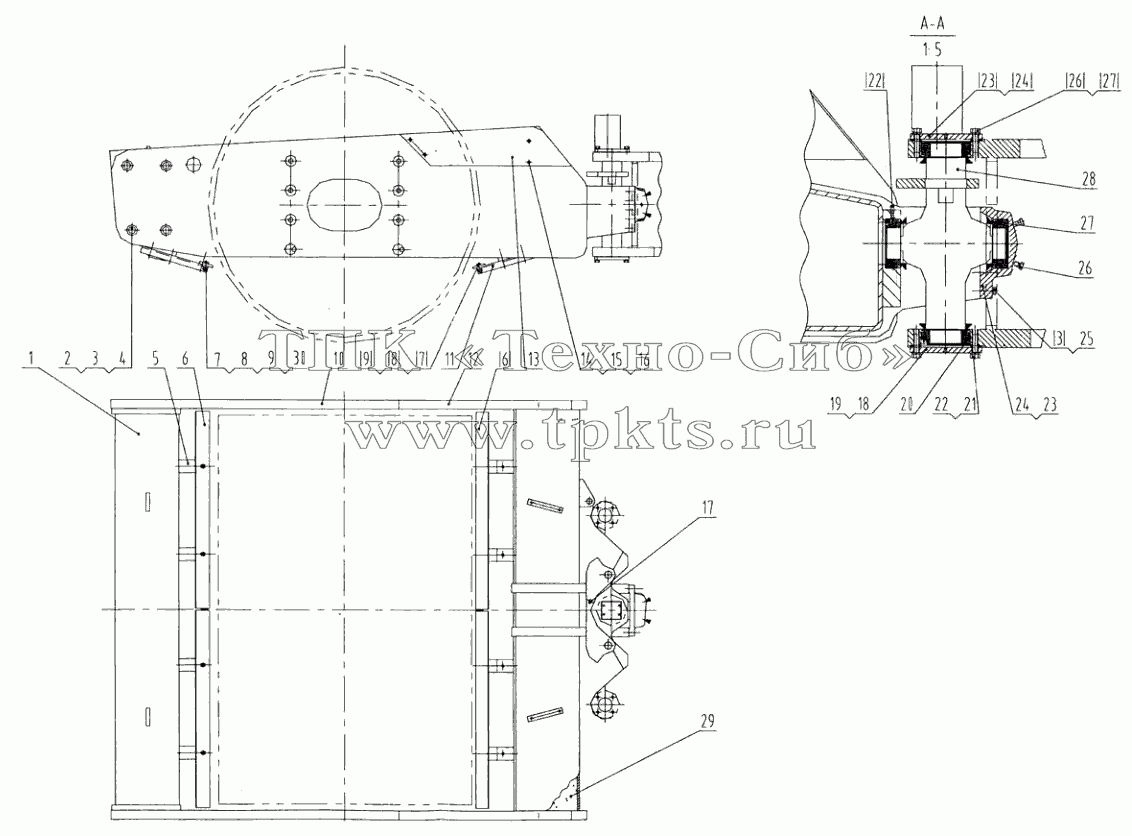

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 32X0001 | Передний лонжерон | В корзину | |
2 | 01V0382 | Болт | В корзину | |
3 | 06V0052 | Шайба пружинная | В корзину | |
4 | 06V0068 | Шайба | В корзину | |
5 | 21U0254 | Плита изогнутая | В корзину | |
6 | 12U0002 | Пластина | В корзину | |
7 | OOV0025 | Болт | В корзину | |
8 | 06V0013 | Шайба пружинная | В корзину | |
9 | 03V0111 | Гайка | В корзину | |
10 | 21X0014 | Опорная рама вальца | В корзину | |
11 | 21U0255 | Плита изогнутая | В корзину | |
12 | 35X0012 | Обшивка | В корзину | |
13 | 35X0070 | Обшивка | В корзину | |
14 | OOV0075 | Болт | В корзину | |
15 | 06V0006 | Шайба пружинная | В корзину | |
16 | 06V0218 | Шайба | В корзину | |
17 | 10V0051 | Клапан накачки смазки | В корзину | |
18 | 53U0017 | Крышка | В корзину | |
19 | 57U0002 | Прокладка | В корзину | |
20 | 25V0015 | Подшипник поворотного кулака | В корзину | |
21 | OOV0247 | Болт | В корзину | |
22 | 06V0015 | Шайба пружинная | В корзину | |
23 | 72U0001 | Крышка | В корзину | |
24 | 57U0001 | Прокладка | В корзину | |
25 | 01V0267 | Болт | В корзину | |
26 | 04V0040 | Болт | В корзину | |
27 | 83U0003 | Кольцевое уплотнение v-образного сечения | В корзину | |
28 | 33X0005 | Шарнир | В корзину | |
29 | 33W0034 | Наполнитель | В корзину | |
30 | 06V0009 | Шайба | В корзину |
