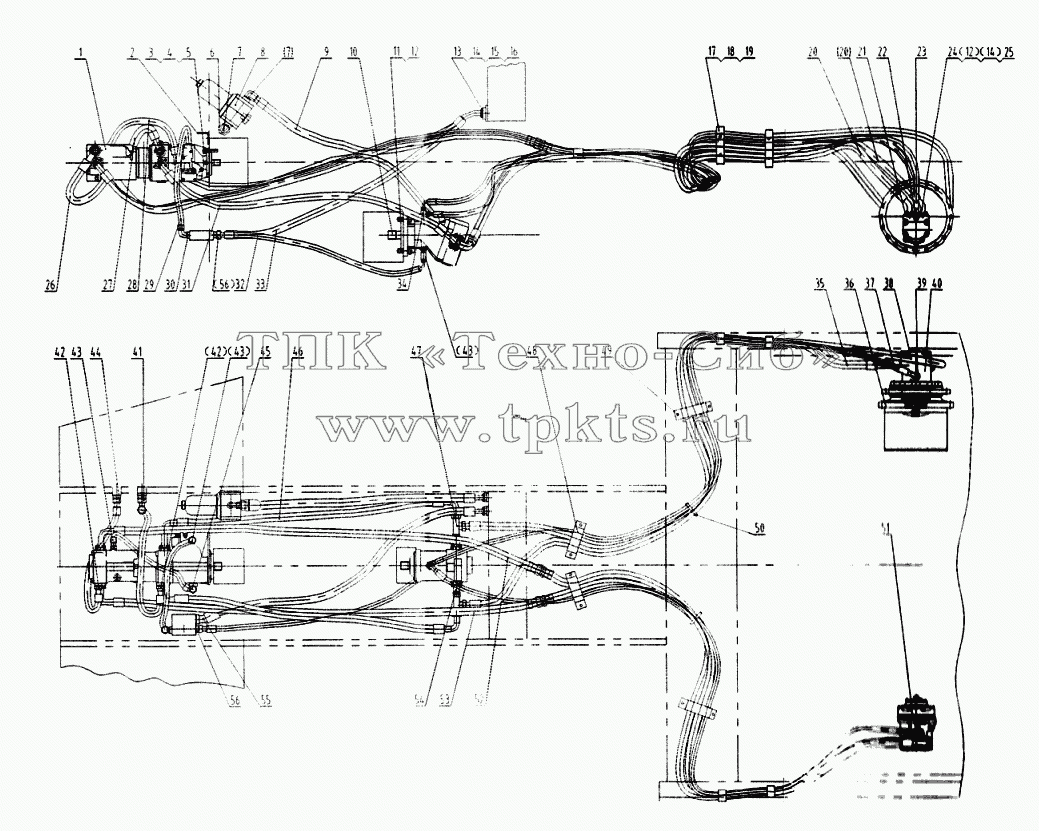

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 11W0048 | Насос спаренный | В корзину | |
2 | 00X0120 | Кронштейн | В корзину | |
3 | 02V0087 | Болт | В корзину | |
4 | 03V0156 | Гайка | В корзину | |
5 | 06V0115 | Шайба | В корзину | |
6 | OOU0147 | Штуцер | В корзину | |
7 | 01U0047 | Штуцер | В корзину | |
8 | 53W0021 | Фильтр | В корзину | |
9 | 07W0055 | Шланги в сборе | В корзину | |
10 | 11W0046 | Двигатель задней установки | В корзину | |
11 | OOV0190 | Болт | В корзину | |
12 | 06V0008 | Шайба пружинная | В корзину | |
13 | 04U0042 | Фланец двухсекционный | В корзину | |
14 | 12V0294 | Кольцо круглого сечения | В корзину | |
15 | OOV0019 | Болт | В корзину | |
16 | 06V0002 | Шайба пружинная | В корзину | |
17 | 21U0049 | Хомут | В корзину | |
18 | 01V0083 | Болт | В корзину | |
19 | 03V0053 | Гайка | В корзину | |
20 | 07W0034 | Шланги в сборе | В корзину | |
21 | 04U0040 | Фланец | В корзину | |
22 | OOU0142 | Соединитель | В корзину | |
23 | 06W0060 | Шланги в сборе | В корзину | |
24 | 67U0014 | Болт | В корзину | |
25 | 12V0364 | Кольцо круглого сечения | В корзину | |
26 | 07W0053 | Шланги в сборе | В корзину | |
27 | 07W0059 | Шланги в сборе | В корзину | |
28 | 06W0076 | Шланги в сборе | В корзину | |
29 | 06W0077 | Шланги в сборе | В корзину | |
30 | 01U0038 | Соединитель | В корзину | |
31 | 07W0058 | Шланги в сборе | В корзину | |
32 | 06W0062 | Шланги в сборе | В корзину | |
33 | 07W0065 | Шланги в сборе | В корзину | |
34 | 02U0027 | Тройник | В корзину | |
35 | 06W0078 | Шланги в сборе | В корзину | |
36 | 41W0030 | Редуктор | В корзину | |
37 | 06W0079 | Шланги в сборе | В корзину | |
38 | 06W0080 | Шланги в сборе | В корзину | |
39 | OOU0123 | Соединитель | В корзину | |
40 | 11W0045 | Ходовой гидромотор | В корзину | |
41 | 01U0015 | Соединитель | В корзину | |
42 | OOU0143 | Соединитель | В корзину | |
43 | OOU0144 | Соединитель | В корзину | |
44 | OOU0075 | Соединитель | В корзину | |
45 | 01U0016 | Соединитель | В корзину | |
46 | 07W0066 | Шланги в сборе | В корзину | |
47 | 03U0015 | Тройник | В корзину | |
48 | 21U0111 | Хомут | В корзину | |
49 | OOV0005 | Болт | В корзину | |
50 | 37V0019 | Хомут | В корзину | |
51 | 11W0047 | Гидромотор вибратора | В корзину | |
52 | 07W0056 | Шланги в сборе | В корзину | |
53 | 07W0057 | Шланги в сборе | В корзину | |
54 | OOU0115 | Соединитель | В корзину | |
55 | 01U0018 | Соединитель | В корзину | |
56 | OOU0074 | Соединитель | В корзину |
