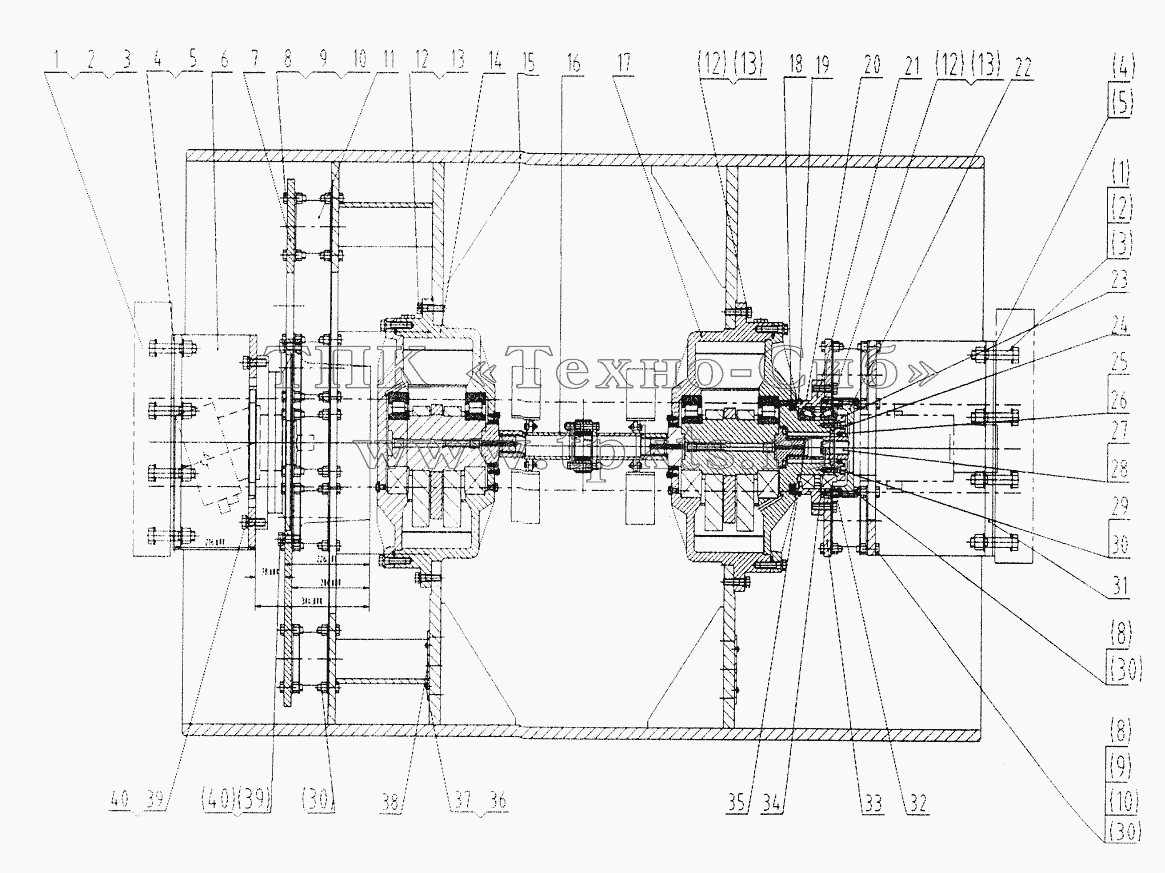

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 01V0085 | Болт | В корзину | |
2 | 03V0535 | Гайка стопорная | В корзину | |
3 | 06V0068 | Шайба | В корзину | |
4 | 11U0028 | Прокладка регулировочная | В корзину | |
5 | 10U0024 | Прокладка | В корзину | |
6 | 22U0071 | Соединительная планка | В корзину | |
7 | 14U0197 | Пластина | В корзину | |
8 | OOV0058 | Болт | В корзину | |
9 | 06V0007 | Шайба | В корзину | |
10 | 03V0003 | Гайка | В корзину | |
11 | 35W0046 | Крепление | В корзину | |
12 | 01V0027 | Болт | В корзину | |
13 | 06V0015 | Шайба пружинная | В корзину | |
14 | 22W0019 | Кожух механизма вибрации левый | В корзину | |
15 | 22X0011 | Колесо | В корзину | |
16 | 41WOO14 | Средняя ось | В корзину | |
17 | 22W0020 | Кожух механизма вибрации правый | В корзину | |
18 | 13V0180 | Грязесъемное уплотнение | В корзину | |
19 | 83U0001 | Грязесъемное уплотнение | В корзину | |
20 | 23V0060 | Вкладыш подшипника | В корзину | |
21 | 71U0001 | Гнездо подшипника | В корзину | |
22 | 71U0003 | Кронштейн двигателя | В корзину | |
23 | 53U0005 | Крышка | В корзину | |
24 | 12V0428 | Кольцо круглого сечения | В корзину | |
25 | 13V0181 | Грязесъемное уплотнение | В корзину | |
26 | 07V0023 | Кольцо пружинное | В корзину | |
27 | 12V0429 | Кольцо круглого сечения | В корзину | |
28 | 76U0001 | Проставка | В корзину | |
29 | 04V0120 | Болт | В корзину | |
30 | 06V0008 | Шайба пружинная | В корзину | |
31 | 22U0001 | Соединительная планка | В корзину | |
32 | 12V0427 | Кольцо круглого сечения | В корзину | |
33 | 14U0001 | Пластина | В корзину | |
34 | 75U0001 | Пружина | В корзину | |
35 | 55U0029 | Втулочная муфта | В корзину | |
36 | OOV0007 | Болт | В корзину | |
37 | 06V0006 | Шайба пружинная | В корзину | |
38 | 11U0002 | Обшивка | В корзину | |
39 | OOV0189 | Болт | В корзину | |
40 | 06V0019 | Шайба пружинная | В корзину |
