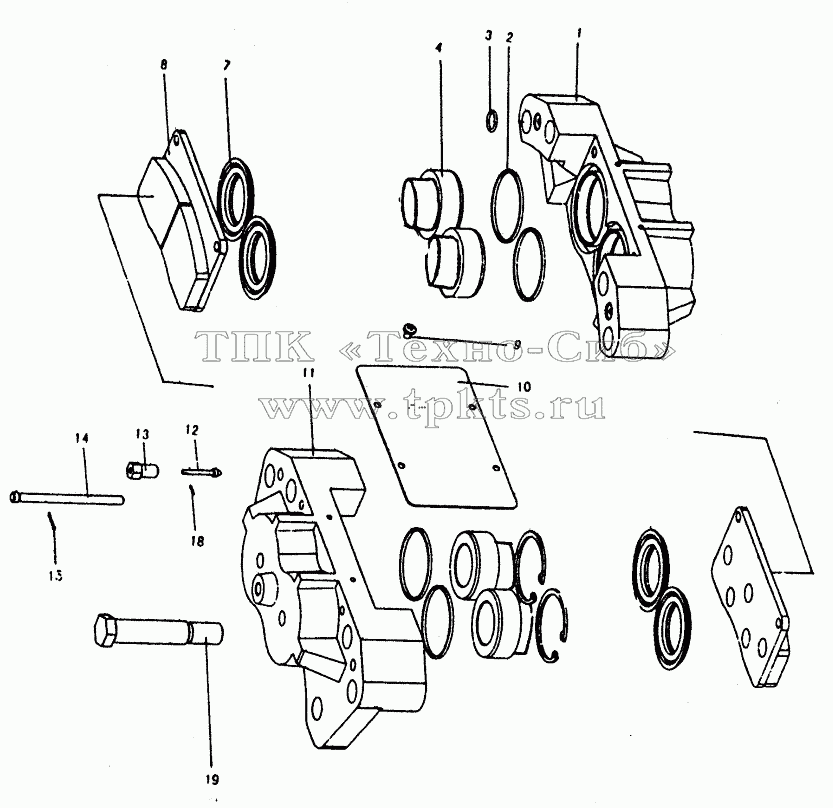

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | Z30.6.3-8A | Auxiliary pincers | В корзину | |
2 | Z30.6.3-1A | Seal ring | В корзину | |
3 | GB1235-1976 | O-ring | В корзину | |
4 | Z30.6.3-2A | Piston | В корзину | |
7 | Z30.6.3-4 | Dust hood | В корзину | |
8 | Z30.6.3.2 | Filler block ass’y | В корзину | |
9 | GB/T818-1985 | Screw | В корзину | |
10 | Z30.6.3-6 | Covet | В корзину | |
11 | Z30.6.3-5A | Main pincers | В корзину | |
12 | Z30.6.3.1-2 | Valve stem | В корзину | |
13 | Z30.6.3.1-1 | Valve seat | В корзину | |
14 | Z30.6.3-9 | Pin | В корзину | |
15 | GB/T91-1986 | Pin | В корзину | |
18 | GB/T91-1986 | Pin | В корзину | |
19 | Z30.6.3-7 | Bolt | В корзину |
