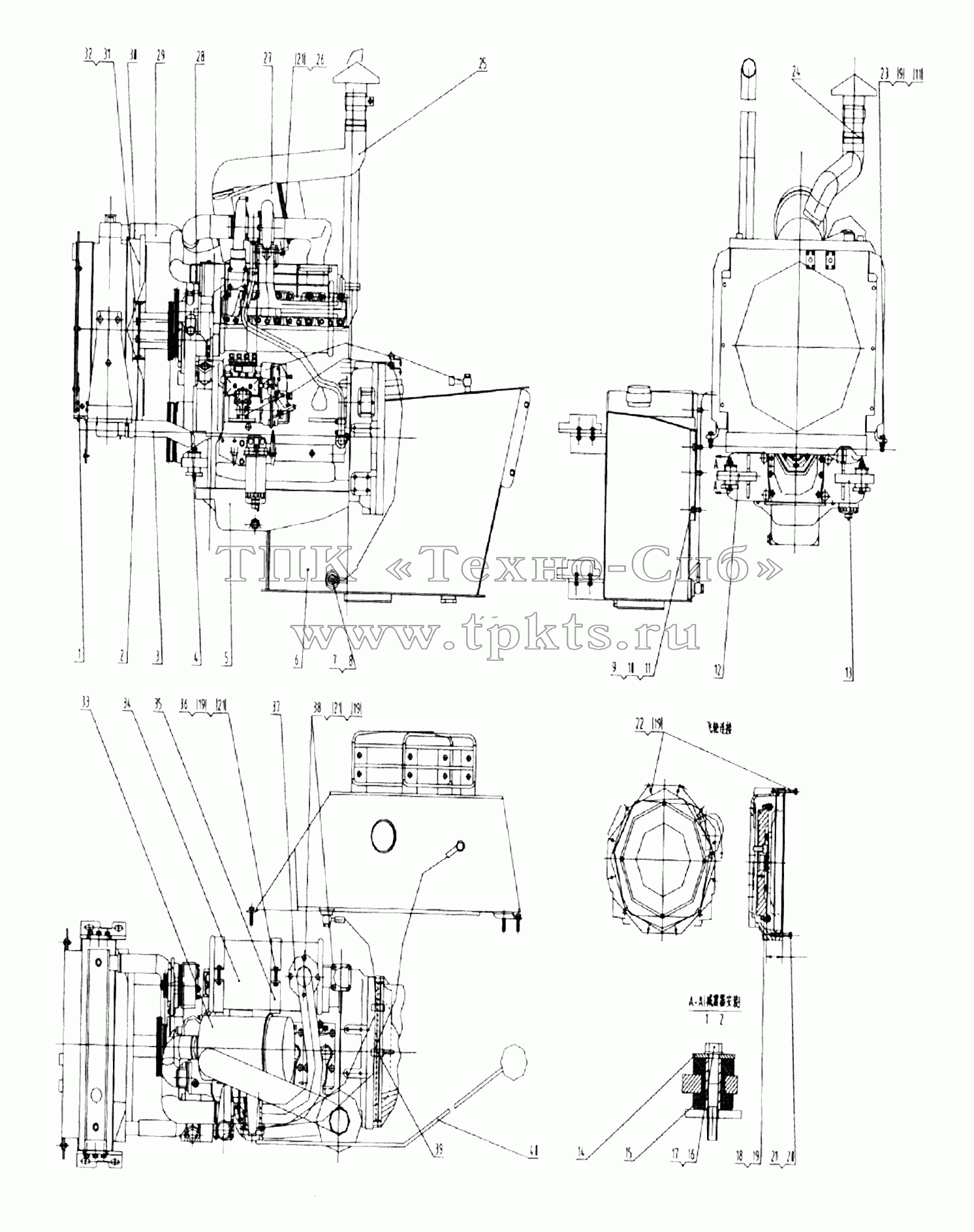

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 20C0173 | Система охлаждения радиатора | В корзину | |
2 | 40C0152 | Вентилятор | В корзину | |
3 | 83A0290 | Рукав | В корзину | |
4 | 15B0005 | Хомут | В корзину | |
5 | 40C0144 | Двигатель | В корзину | |
6 | 21C0092 | Топливный бак | В корзину | |
7 | 04B0002 | Винт | В корзину | |
8 | 57A0006 | Шайба | В корзину | |
9 | 06B0007 | WASHER | В корзину | |
10 | 00B0238 | Болт | В корзину | |
11 | 06B0008 | Шайба | В корзину | |
12 | 02D0784 | Левая опора | В корзину | |
13 | 02D0783 | Правая опора | В корзину | |
14 | 11A0941 | Шайба | В корзину | |
15 | 17B0117 | Соединение в сборе | В корзину | |
16 | 00B0221 | Болт | В корзину | |
17 | 06B0019 | Шайба | В корзину | |
18 | 01J0007 | Болт | В корзину | |
19 | 03B0289 | Гайка | В корзину | |
20 | 01B0028 | Болт | В корзину | |
21 | 06B0002 | Шайба | В корзину | |
22 | 05J0001 | Болт | В корзину | |
23 | 00B0239 | Болт | В корзину | |
24 | 09C0064 | Хомут | В корзину | |
25 | 83A0293 | Рукав | В корзину | |
26 | 00B0012 | BOLT | В корзину | |
27 | 21A1596 | Пластина | В корзину | |
28 | 15B0017 | Хомут | В корзину | |
29 | 83A0291 | Рукав | В корзину | |
30 | 15B0055 | Хомут | В корзину | |
31 | 00B0075 | BOLT | В корзину | |
32 | 06B0006 | Шайба | В корзину | |
33 | 40C0143 | Воздухоочиститель | В корзину | |
34 | 40C0145 | Глушитель | В корзину | |
35 | 21A1595 | Хомут | В корзину | |
36 | 00B0004 | Болт | В корзину | |
37 | 10A1123 | Шайба | В корзину | |
38 | 00B0002 | Болт | В корзину | |
39 | 20A4076 | Хомут | В корзину | |
40 | 23K0003 | Система подачи топлива | В корзину |
