Каталоги запасных частей к спецтехнике LiuGong CLG-766 11М0007 Гидравлическая система экскаватора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
5
6
7
8
9
10
11
12
12
12
12
12
12
12
12
12
13
14
14
14
14
15
15
16
16
16
16
16
16
16
17
17
18
18
18
18
18
18
18
18
18
18
18
19
19
20
21
22
22
22
22
23
23
23
23
24
24
24
24
24
24
24
24
24
24
24
24
24
25
25
25
25
26
26
27
27
28
28
28
28
29
29
30
30
30
31
31
32
32
32
32
32
32
33
33
34
35
35
35
36
36
36
37
37
38
39
40
41
42
43
44
45
46
46
46
47
48
49
50
51
51
51
51
52
52
52
52
53
54
54
55
55
55
55
56
56
57
58
58
58
58
59
60
61
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78

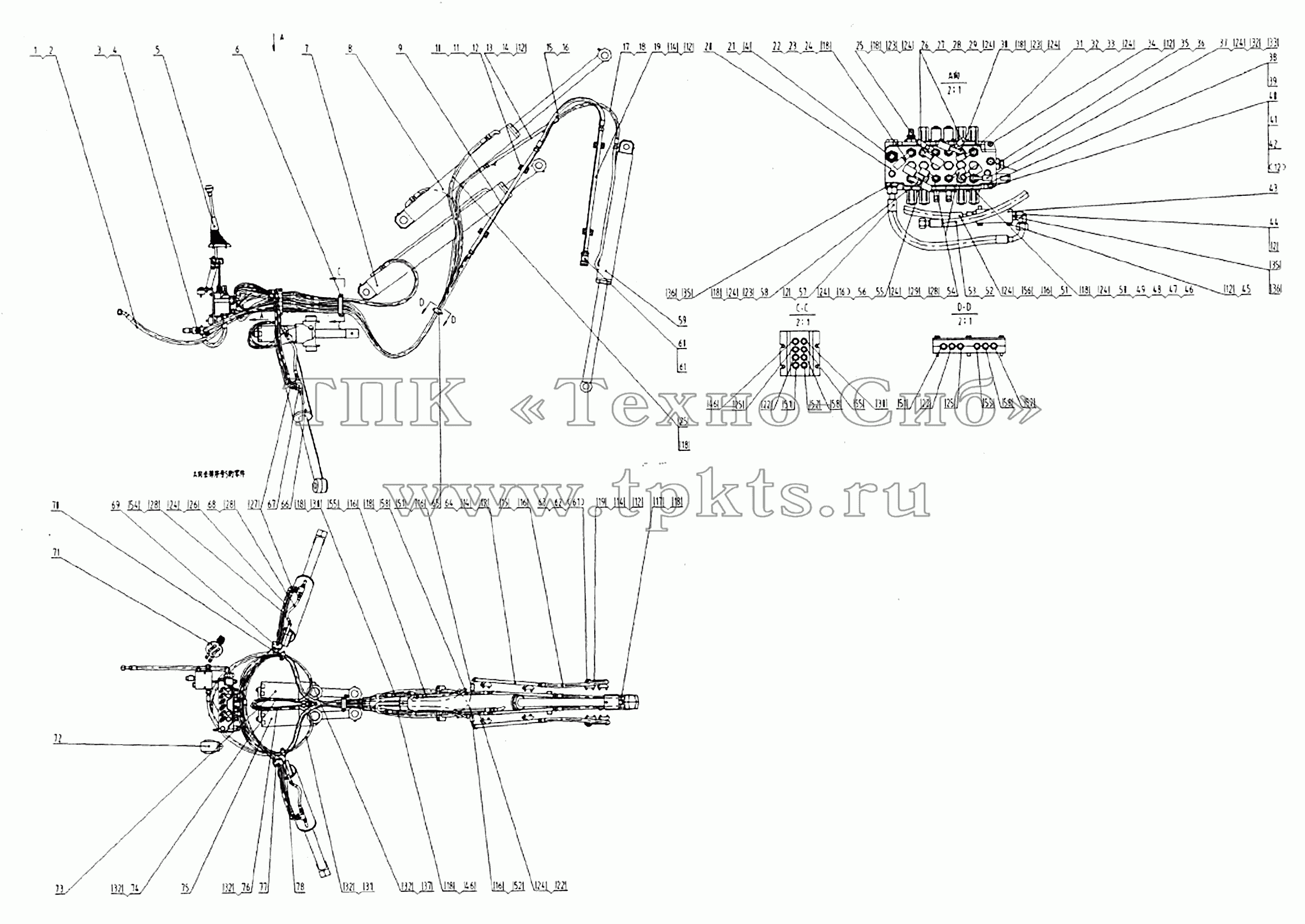

Позиция на иллюстрации Заводской номер детали Название детали
1 06K0101 Рукав В корзину
2 12B0504 O-RING В корзину
3 30K0026 Штуцер В корзину
4 12B0492 Кольцо круглого сечения В корзину
5 24K0011 Система управления экскаваторо В корзину
6 09K0024 Хомут В корзину
7 10C0128 Цилиндр стрелы В корзину
8 10C0127 Цилиндр рукояти В корзину
9 10L0074 Трубка стальная В корзину
10 14A3520 Щиток В корзину
11 00B0002 Болт В корзину
12 06B0002 Шайба В корзину
13 10L0075 Трубка стальная В корзину
14 00B0012 BOLT В корзину
15 06K0102 Рукав В корзину
16 12B0496 O-RING В корзину
17 06K0103 Рукав В корзину
18 12B0515 O-RING В корзину
19 10L0076 Трубка стальная В корзину
20 12K0021 Клапан управления экскаватором В корзину
21 00H0103 Штуцер В корзину
22 06K0104 Рукав В корзину
23 30K0013 Штуцер В корзину
24 12B0503 O-RING В корзину
25 06K0111 Рукав В корзину
26 05K0029 Рукав В корзину
27 31K0008 Штуцер В корзину
28 12B0497 Кольцо круглого сечения В корзину
29 30K0014 Штуцер В корзину
30 06K0108 Рукав В корзину
31 05K0030 Рукав В корзину
32 12B0489 Кольцо круглого сечения В корзину
33 30K0015 Штуцер В корзину
34 00B0064 Болт В корзину
35 31C0098 Штуцер В корзину
36 12B0493 Кольцо круглого сечения В корзину
37 05K0031 Рукав В корзину
38 05H0008 Втулка В корзину
39 12B0018 Кольцо круглого сечения В корзину
40 03B0053 NUT В корзину
41 06B0001 WASHER В корзину
42 00B0018 Болт В корзину
43 12K0022 Э/магнитный клапан В корзину
44 31C0083 ELBOW В корзину
45 01B0100 Болт В корзину
46 06K0107 Рукав В корзину
47 00H0104 Штуцер В корзину
48 12B0519 Кольцо круглого сечения В корзину
49 00H0105 Штуцер В корзину
50 12H0076 Дроссельная заслонка В корзину
51 06K0109 Рукав В корзину
52 06K0110 Рукав В корзину
53 12B0502 Кольцо круглого сечения В корзину
54 05K0032 Рукав В корзину
55 06K0106 Рукав В корзину
56 31C0096 Штуцер В корзину
57 06K0112 Рукав В корзину
58 06K0113 Рукав В корзину
59 10C0126 Цилиндр ковша В корзину
60 30C0117 Муфта В корзину
61 12B0013 Кольцо круглого сечения В корзину
62 30C0118 Муфта В корзину
63 76A0151 Шайба В корзину
64 10L0077 Трубка стальная В корзину
65 09K0025 Хомут В корзину
66 10C0143 Цилиндр аутригера В корзину
67 12K0023 Гидрозамок в сборе В корзину
68 05K0033 Рукав В корзину
69 09K0026 Хомут В корзину
70 09K0027 Хомут В корзину
71 24K0012 Система управления аутригерами В корзину
72 24K0013 Вспомогательная система управления В корзину
73 10C0129 Цилиндр поворота левый В корзину
74 05K0034 Рукав В корзину
75 10K0023 Цилиндр поворота правый В корзину
76 05K0035 Рукав В корзину
77 09C0342 Хомут В корзину
78 09C0341 Хомут В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
