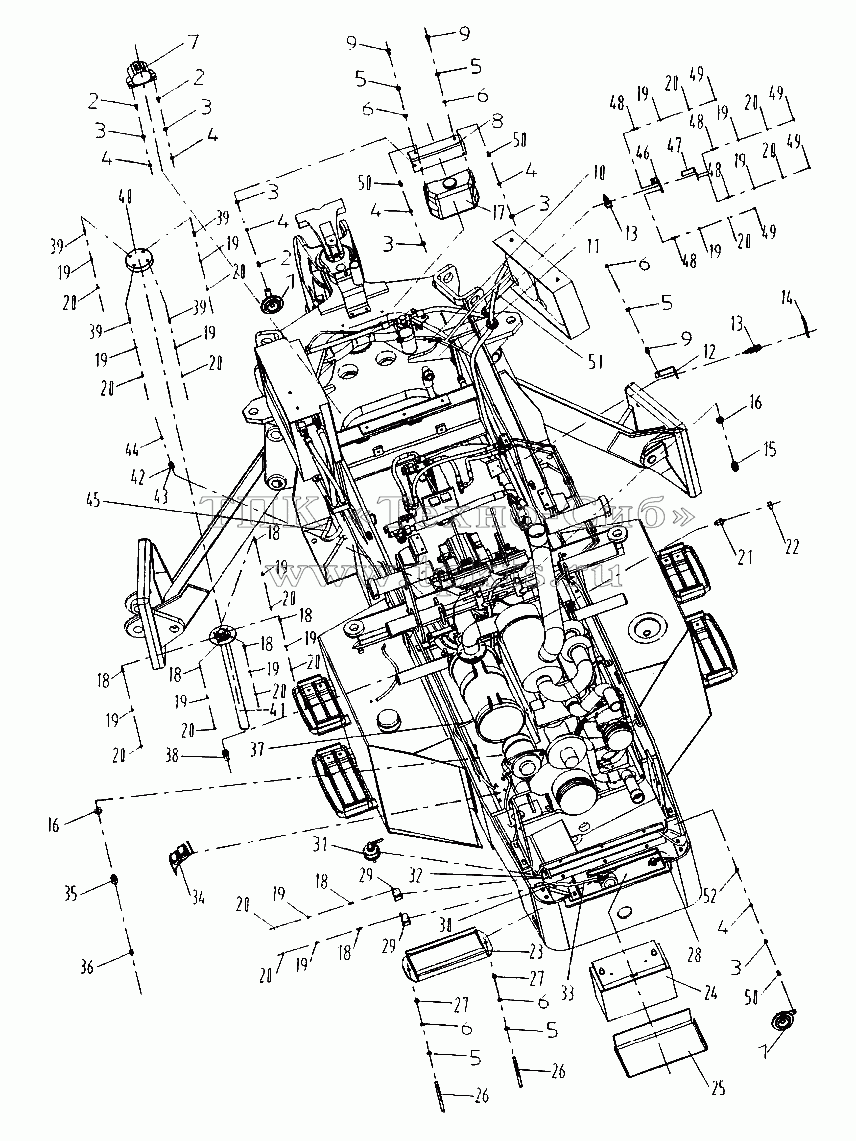

Каталоги запасных частей к спецтехнике LiuGong CLG-766 46С0727 Э/проводка рамы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
3
3
3
3
3
3
4
4
4
4
4
4
5
5
5
5
5
6
6
6
6
6
7
8
9
9
9
10
11
12
13
13
14
15
16
16
17
18
18
18
18
18
18
18
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
21
22
23
24
25
26
26
27
27
28
29
29
30
31
32
33
34
35
36
37
38
39
39
39
39
40
41
42
43
44
45
46
47
48
48
48
48
49
49
49
49
50
50
50
51
52
Позиция на иллюстрации Заводской номер детали Название детали
1 38B0062 Horn В корзину
2 00B0026 Болт В корзину
3 06B0005 WASHER В корзину
4 06B0006 Шайба В корзину
5 06B0001 WASHER В корзину
6 06B0002 Шайба В корзину
7 38B0059 Сигнал заднего хода В корзину
8 00D0887 Кронштейн В корзину
9 00B0005 BOLT В корзину
10 37B0004 Хомут В корзину
11 08C0717 Проводка В корзину
12 20A2398 Пластина В корзину
13 34B0253 Выключатель тормоза В корзину
14 13A0839 Пластина В корзину
15 34J0016 Датчик давления В корзину
16 34C0090 Шайба В корзину
17 37B0182 Шайба В корзину
18 04B0066 SCREW В корзину
19 06B0066 WASHER В корзину
20 06B0017 Шайба В корзину
21 30J0010 Датчик темепературы В корзину
22 06B0117 Шайба В корзину
23 00D0886 Кронштейн В корзину
24 37B0077 Аккумулятор В корзину
25 84A0423 Пластина В корзину
26 01B0398 Винт В корзину
27 03B0053 NUT В корзину
28 08C0721 Кабель в сборе В корзину
29 31J0005 Реле В корзину
30 74A1445 Шильдик В корзину
31 34B0087 Выключатель питания В корзину
32 08C0722 Кабель в сборе В корзину
33 08K0039 Кабель в сборе В корзину
34 46K0032 Предохранитель в сборе В корзину
35 30J0008 Датчик давления В корзину
36 00A0557 Штуцер подачи В корзину
37 08C0720 Кабель в сборе В корзину
38 30J0011 Датчик оборотов В корзину
39 04B0223 Винт В корзину
40 16A1344 Крышка В корзину
41 30J0012 Датчик топлива В корзину
42 36J0034 Разъем В корзину
43 86H0019 Вторичный фиксирующий клин В корзину
44 36J0035 Контакты В корзину
45 08C0724 Кабель в сборе В корзину
46 20H0282 Пластина В корзину
47 20H0281 Пластина В корзину
48 00B0335 Болт В корзину
49 03B0032 Гайка В корзину
50 00B0007 Болт В корзину
51 08C1212 Проводка В корзину
52 03B0021 NUT В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
