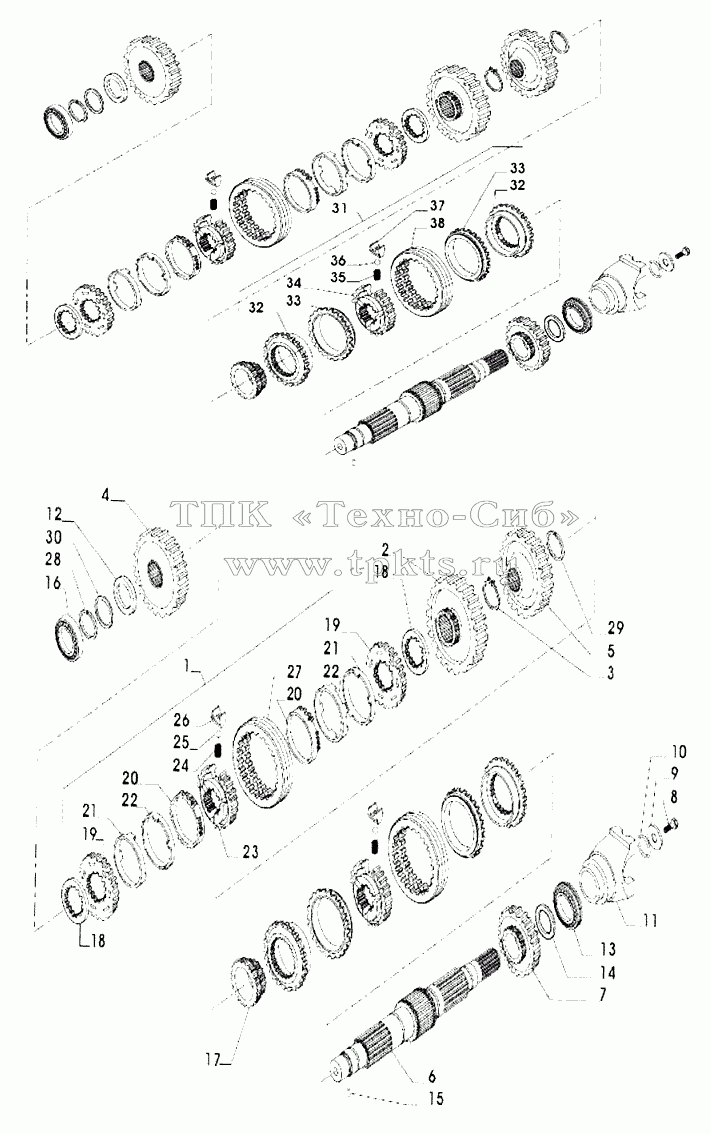

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 132637 | Синхронизатор | В корзину | |
2 | 136766 | Шестерня | В корзину | |
3 | 024817 | Кольцо пружинное | В корзину | |
4 | 139012 | Шестерня | В корзину | |
5 | 138980 | Шестерня | В корзину | |
6 | 138971 | Вал промежуточный | В корзину | |
7 | 138969 | Шестерня | В корзину | |
8 | 123918 | Болт | В корзину | |
9 | 129924 | Шайба | В корзину | |
10 | 028623 | Кольцо круглого сечения | В корзину | |
11 | 137303 | Фланец | В корзину | |
12 | 139010 | Шайба упорная | В корзину | |
13 | 026190 | Подшипник | В корзину | |
14 | 138985 | Шайба упорная | В корзину | |
15 | 024321 | Шплинт | В корзину | |
16 | 027554 | Подшипник | В корзину | |
17 | 138970 | Шестерня | В корзину | |
18 | 132867 | Проставка | В корзину | |
19 | 046305 | Диск сцепления | В корзину | |
20 | 046306 | Внешний конус фрикционной муфты | В корзину | |
21 | 046308 | Внутренний конус фрикционной муфты | В корзину | |
22 | 046307 | Кольцо двухконусное | В корзину | |
23 | 046304 | Ступица | В корзину | |
24 | 046303 | Пружина | В корзину | |
25 | 046301 | Шарик | В корзину | |
26 | 046302 | Фиксатор | В корзину | |
27 | 046300 | Обойма | В корзину | |
28 | 025053 | Шайба гровера | В корзину | |
29 | 025061 | Шайба гровера | В корзину | |
30 | 133360 | Шайба | В корзину | |
30 | 132815 | Шайба | В корзину | |
30 | 132814 | Шайба | В корзину | |
30 | 132813 | Шайба | В корзину | |
31 | 138548 | Синхронизатор | В корзину | |
32 | 046329 | Диск сцепления | В корзину | |
33 | 046330 | Конус фрикционной муфты | В корзину | |
34 | 046328 | Ступица | В корзину | |
35 | 046327 | Пружина | В корзину | |
36 | 046314 | Шарик | В корзину | |
37 | 046326 | Фиксатор | В корзину | |
38 | 046325 | Обойма | В корзину |
