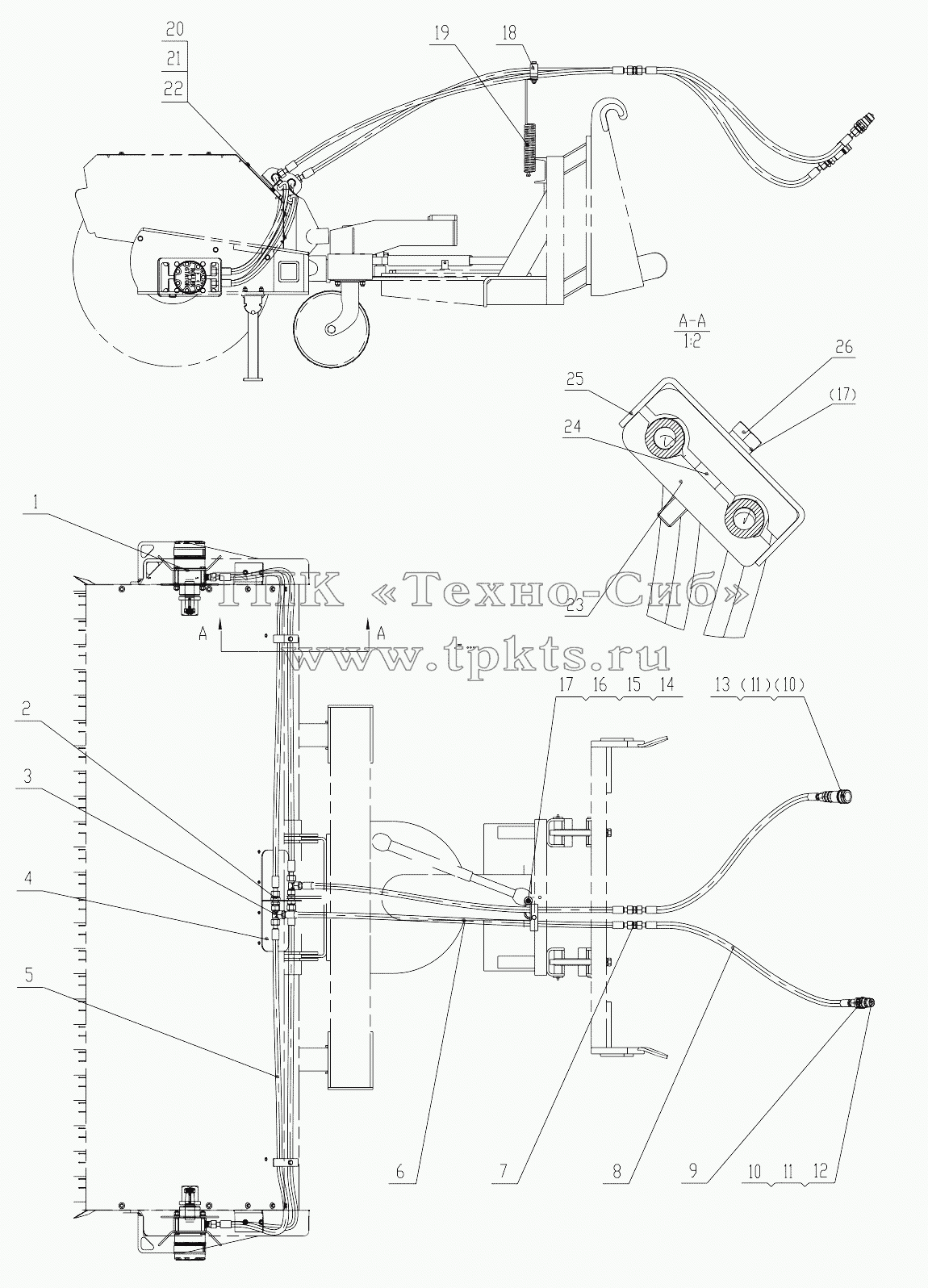

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 11C1250 | Motor mounting | В корзину | |
2 | 30C0136 | Connector | В корзину | |
3 | 32C0082 | Tee | В корзину | |
4 | 00D7684 | Mounting plate | В корзину | |
5 | 06C8260 | Hose as | В корзину | |
6 | 06C8261 | Hose as | В корзину | |
7 | 00A1904 | Connector | В корзину | |
8 | 06C8262 | Hose as | В корзину | |
9 | 00A1548 | Штуцер | В корзину | |
10 | 76A0151 | Шайба | В корзину | |
11 | 12B0013 | Кольцо круглого сечения | В корзину | |
12 | 30C1311 | Coupler connector | В корзину | |
13 | 30C1312 | Coupler connector | В корзину | |
14 | 01B0552 | Bolt | В корзину | |
15 | 06B0030 | WASHER | В корзину | |
16 | 03B0053 | NUT | В корзину | |
17 | 06B0347 | WASHER | В корзину | |
18 | 09C1043 | Clamp | В корзину | |
19 | 75A0500 | Spring | В корзину | |
20 | 00B0075 | BOLT | В корзину | |
21 | 06B0348 | WASHER | В корзину | |
22 | 06B0005 | WASHER | В корзину | |
23 | 86A1447 | Clamp | В корзину | |
24 | 34A2510 | Bushing | В корзину | |
25 | 19A1609 | Plate | В корзину | |
26 | 00V0344 | BOLT | В корзину |
