Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › LiuGong › CLG 777A-S › 23E0321 012 AIR CONDITIONING SYSTEM

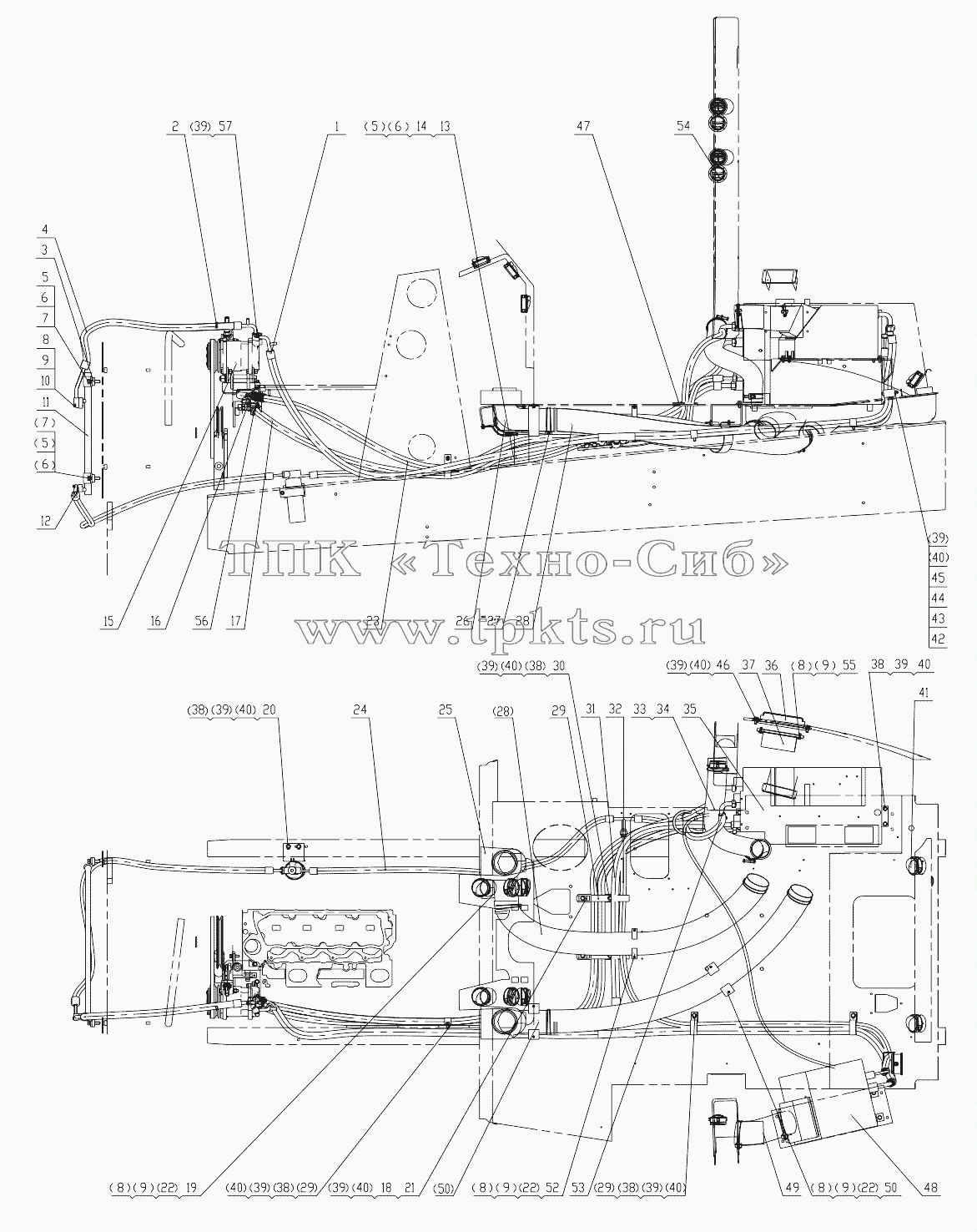

Каталоги запасных частей к спецтехнике LiuGong CLG 777A-S 23E0321 012 AIR CONDITIONING SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
6
6
6
7
7
8
8
8
8
8
9
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
24
25
26
27
28
28
29
29
29
30
31
32
33
34
35
36
37
38
38
38
38
38
39
39
39
39
39
39
39
39
39
40
40
40
40
40
40
40
40
41
42
43
44
45
46
47
48
49
50
50
52
53
54
55
56
57
Позиция на иллюстрации Заводской номер детали Название детали
1 46C6986 Hose gp В корзину
2 37B0004 Хомут В корзину
3 86A2207 Gasket В корзину
4 46C9116 Hose В корзину
5 06B0347 WASHER В корзину
6 06B0001 WASHER В корзину
7 00B0029 Болт В корзину
8 06B0346 WASHER В корзину
9 06B0024 WASHER В корзину
10 00B0169 BOLT В корзину
11 46C2557 Condenser В корзину
12 46C8859 Hose В корзину
13 20A1853 Хомут В корзину
14 00B0056 Болт В корзину
15 46C9800 Compressor mounting В корзину
16 46C0487 Клапан В корзину
17 46C0385 Патрубок водяной В корзину
18 00B0102 BOLT В корзину
19 19A1145 Clamp В корзину
20 46C6625 Refrigerant receiver as В корзину
21 15H0066 Clamp В корзину
22 00B0021 BOLT В корзину
23 00C2176 Water hose В корзину
24 46C4878 Hose В корзину
25 85A2405 Sponge В корзину
26 85A4792 Air duct В корзину
27 15B0074 Clamp В корзину
28 86A1203 Air duct В корзину
29 20A8661 Double clamp В корзину
30 93A0263 Plate В корзину
31 46C4881 Hose В корзину
32 46C4880 Hose В корзину
33 15B0051 Хомут из стальной проволоки В корзину
34 86A1204 Air duct В корзину
35 46C6507 Evaporator В корзину
36 46C9709 Filter В корзину
37 46C5726 Blower as В корзину
38 00B0075 BOLT В корзину
39 06B0348 WASHER В корзину
40 06B0005 WASHER В корзину
41 46C1419 Пробка технологическая В корзину
42 20H0333 Plate В корзину
43 00B0030 Болт В корзину
44 84A0101 Rubber plate В корзину
45 03B0021 NUT В корзину
46 04B0059 SCREW В корзину
47 86A1713 Grommet В корзину
48 46C6521 Evaporator В корзину
49 85A2621 Air duct В корзину
50 19A1144 Clamp В корзину
52 19A0605 Clamp В корзину
53 01A0364 CONNECTOR В корзину
54 46C3565 VENT В корзину
55 04B0074 Винт В корзину
56 37B1043 Protective pipe В корзину
57 00B0020 BOLT В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
