Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › LiuGong › CLG 777A-S › 32E1202 011 BACKHOE EQUIPMENT

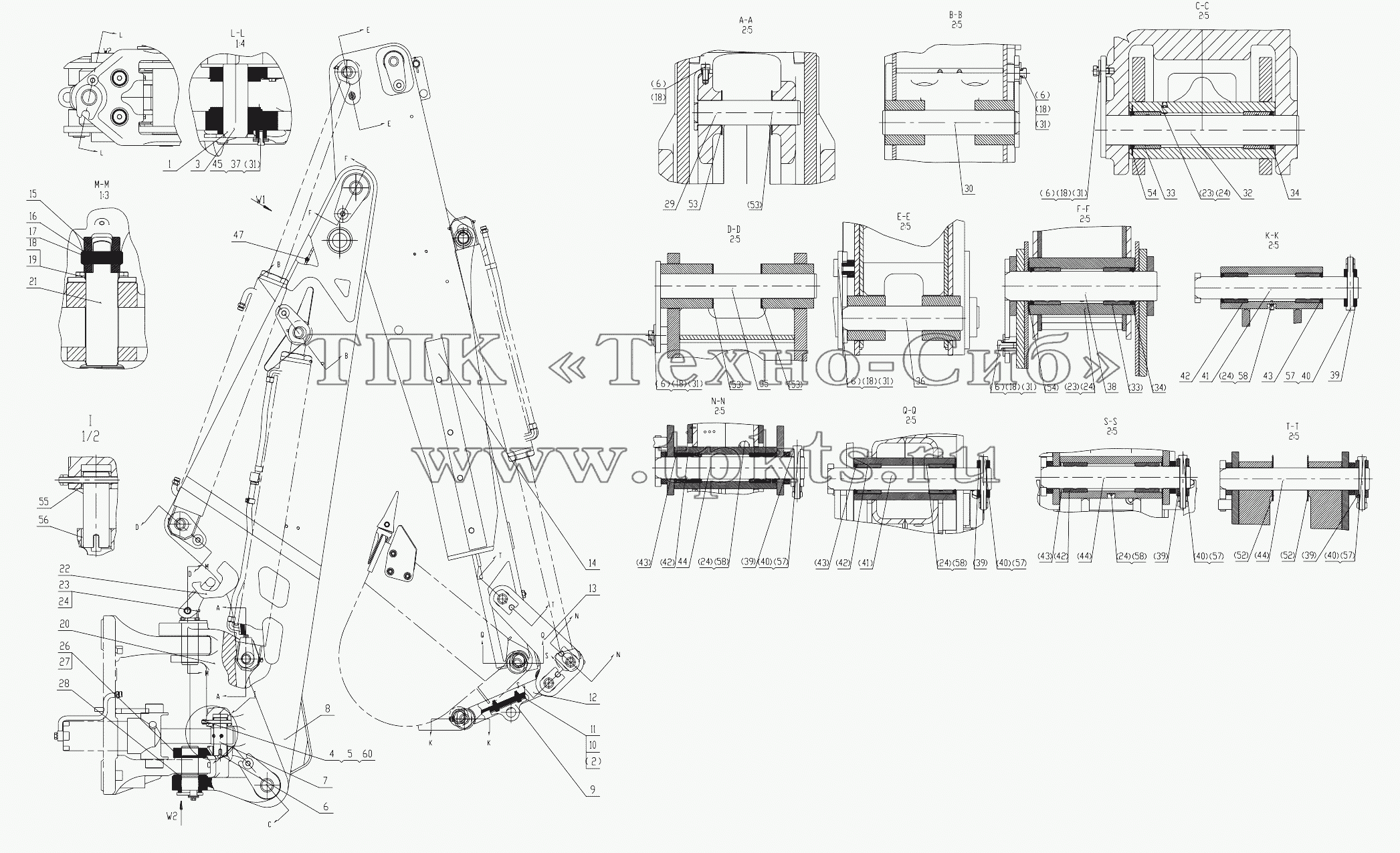

Каталоги запасных частей к спецтехнике LiuGong CLG 777A-S 32E1202 011 BACKHOE EQUIPMENT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
18
18
18
18
19
20
21
22
23
23
23
24
24
24
24
24
24
24
26
27
28
29
30
31
31
31
31
31
31
32
33
33
34
34
35
36
37
38
39
39
39
39
39
40
40
40
40
40
41
41
42
42
42
42
43
43
43
43
44
44
44
45
47
52
52
53
53
53
53
54
54
55
56
57
57
57
57
57
58
58
58
58
60
Позиция на иллюстрации Заводской номер детали Название детали
1 51A2754 Lug В корзину
2 06B0347 WASHER В корзину
3 11D1301 Pin shaft В корзину
4 01B0251 BOLT В корзину
5 03B0003 Гайка В корзину
6 00B0011 Болт В корзину
7 60A3583 Pin В корзину
8 21D0692 Boom В корзину
9 02D1542 Hook В корзину
10 03B0053 NUT В корзину
11 00B0029 Болт В корзину
12 16D0912 Link В корзину
13 21D0690 Lever В корзину
14 43C2300 Arm В корзину
15 72A1587 Limit hook В корзину
16 07B0048 Кольцо пружинное В корзину
17 60H0036 Палец В корзину
18 06B0349 WASHER В корзину
19 00B0035 Болт В корзину
20 71A0973 Swing seat В корзину
21 11D0919 Pin В корзину
22 18A3051 Hook В корзину
23 10B0014 Ниппель В корзину
24 86A0258 Защита В корзину
26 57H0004 Сальник В корзину
27 57H0005 Сальник В корзину
28 57H0006 Сальник В корзину
29 11D0994 Pin В корзину
30 11D0813 Pin В корзину
31 06B0127 Шайба В корзину
32 11D0819 Pin В корзину
33 55H0036 Гильза В корзину
34 13B0138 Сальник В корзину
35 11D0812 Pin В корзину
36 11D0816 Pin В корзину
37 06B0008 Шайба В корзину
38 11D1152 Pin В корзину
39 55A1393 Bushing В корзину
40 01B0420 BOLT В корзину
41 11D0820 Pin В корзину
42 55H0035 Проставка В корзину
43 13B0256 Пыльник В корзину
44 11D0818 Pin В корзину
45 00B0017 BOLT В корзину
47 84A1865 Plug В корзину
52 57A1342 WASHER В корзину
53 57A1352 Washer В корзину
54 57A1353 Washer В корзину
55 55A5724 Bushing В корзину
56 55A5723 Bushing В корзину
57 03B0717 Nut В корзину
58 10V0072 Fitting grease В корзину
60 03B0173 NUT В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
