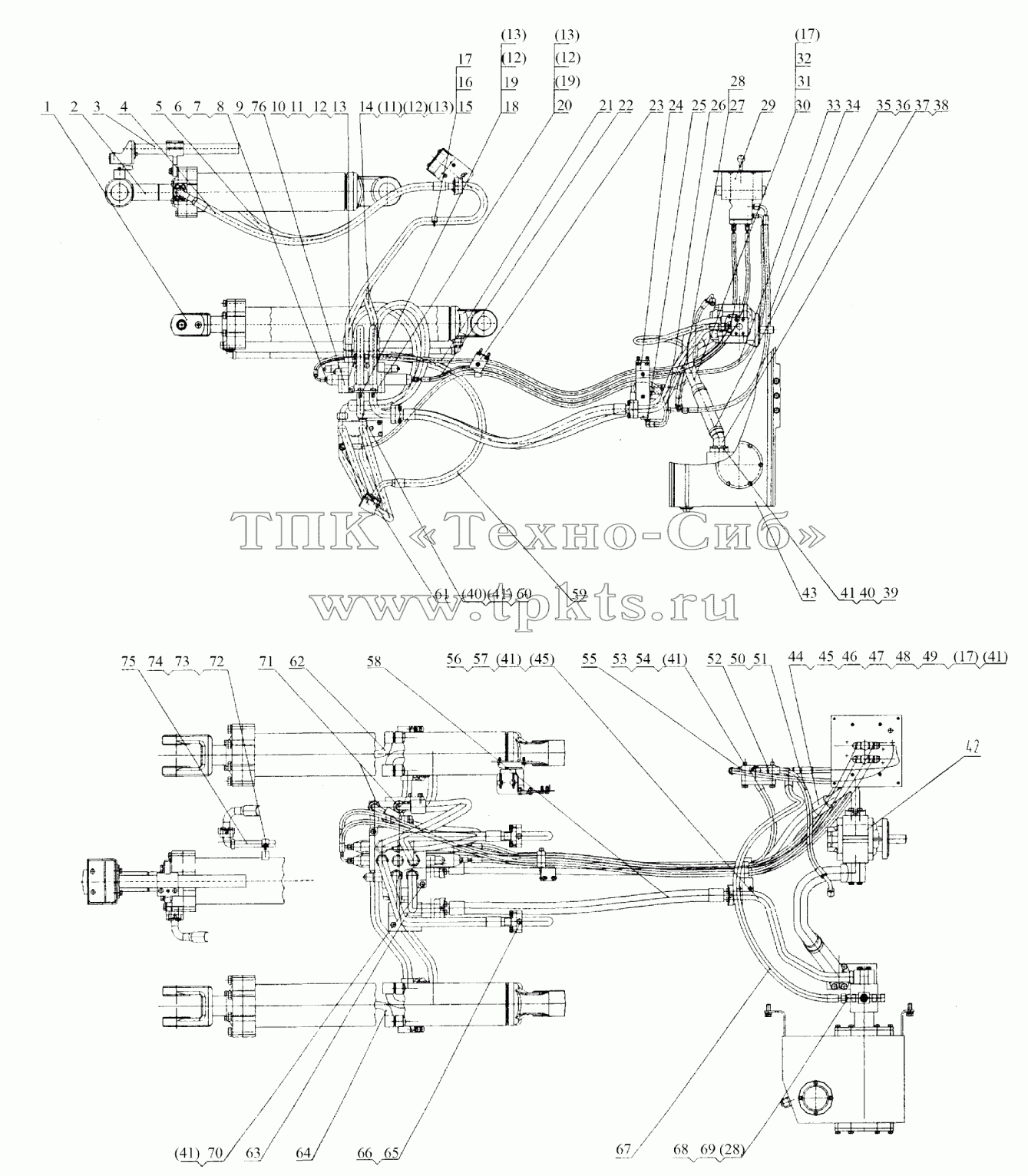

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 10C0056 | Гидроцилиндр подъёма | В корзину | |
2 | 10C0071 | Гидроцилиндр опрокидывания | В корзину | |
3 | 44C0046 | Индикатор ковша | В корзину | |
4 | 06C0289 | Шланг | В корзину | |
5 | 06C0288 | Шланг | В корзину | |
6 | 00A0256 | Соединитель | В корзину | |
7 | 12B0119 | Кольцо круглого сечения | В корзину | |
8 | 12B0233 | Кольцо круглого сечения | В корзину | |
9 | 12C0098 | Клапан | В корзину | |
10 | 10D0584 | Трубка | В корзину | |
11 | 00A0542 | Соединитель | В корзину | |
12 | 12B0004 | Кольцо круглого сечения | В корзину | |
13 | 12B0111 | Кольцо круглого сечения | В корзину | |
14 | 10D0583 | Трубка | В корзину | |
15 | 27A0046 | Хомут | В корзину | |
16 | 00B0005 | BOLT | В корзину | |
17 | 06B0002 | Шайба | В корзину | |
18 | 31C0049 | Трубка | В корзину | |
19 | 00A0251 | Соединитель | В корзину | |
20 | 31C0050 | Трубка | В корзину | |
21 | 05C0144 | Шланг | В корзину | |
22 | 05C0145 | Шланг | В корзину | |
23 | 09C0074 | Хомут | В корзину | |
24 | 09C0075 | Хомут | В корзину | |
25 | 31C0022 | Соединитель | В корзину | |
26 | 06C0386 | Шланг | В корзину | |
27 | 32C0013 | Соединитель | В корзину | |
28 | 12B0232 | Кольцо круглого сечения | В корзину | |
29 | 11E0043 | Система управления | В корзину | |
30 | 10D0577 | Трубка | В корзину | |
31 | 12B0297 | Кольцо круглого сечения | В корзину | |
32 | 01B0093 | Болт | В корзину | |
33 | 05C0146 | Шланг | В корзину | |
34 | 06C0387 | Шланг | В корзину | |
35 | 34C0009 | Шланг | В корзину | |
36 | 15B0017 | Хомут | В корзину | |
37 | 15D0173 | Соединитель | В корзину | |
38 | 12B0019 | Кольцо круглого сечения | В корзину | |
39 | 72A0003 | Фланец | В корзину | |
40 | 00B0017 | BOLT | В корзину | |
41 | 06B0008 | Шайба | В корзину | |
42 | 11C0055 | Насос | В корзину | |
43 | 21C0046 | Масляный резервуар | В корзину | |
44 | 07C0245 | Шланг | В корзину | |
45 | 12B0009 | Кольцо круглого сечения | В корзину | |
46 | 72A0035 | Фланец | В корзину | |
47 | 00B0019 | Болт | В корзину | |
48 | 72A0010 | Фланец | В корзину | |
49 | 00B0035 | Болт | В корзину | |
50 | 06C0388 | Шланг | В корзину | |
51 | 31C0044 | Соединитель | В корзину | |
52 | 12C0037 | Клапан | В корзину | |
53 | 01B0142 | Болт | В корзину | |
54 | 06B0007 | WASHER | В корзину | |
55 | 31C0031 | Соединитель | В корзину | |
56 | 10D0576 | Трубка | В корзину | |
57 | 00B0033 | Болт | В корзину | |
58 | 07C0246 | Шланг | В корзину | |
59 | 06C0286 | Шланг | В корзину | |
60 | 10D0589 | Трубка | В корзину | |
61 | 12C0057 | Клапан | В корзину | |
62 | 00C0130 | Трубка | В корзину | |
63 | 09C0076 | Хомут | В корзину | |
64 | 00C0126 | Трубка | В корзину | |
65 | 03B0093 | Пробка | В корзину | |
66 | 12B0017 | Кольцо круглого сечения | В корзину | |
67 | 06C0389 | Болт | В корзину | |
68 | 00A0217 | Шланг | В корзину | |
69 | 12B0207 | Хомут | В корзину | |
70 | 01B0217 | Болт | В корзину | |
71 | 07C0247 | Шланг | В корзину | |
72 | 15B0064 | Хомут | В корзину | |
73 | 00B0007 | Болт | В корзину | |
74 | 06B0006 | Шайба | В корзину | |
75 | 00C0131 | Трубка | В корзину | |
76 | 05A0052 | Пробка | В корзину |
