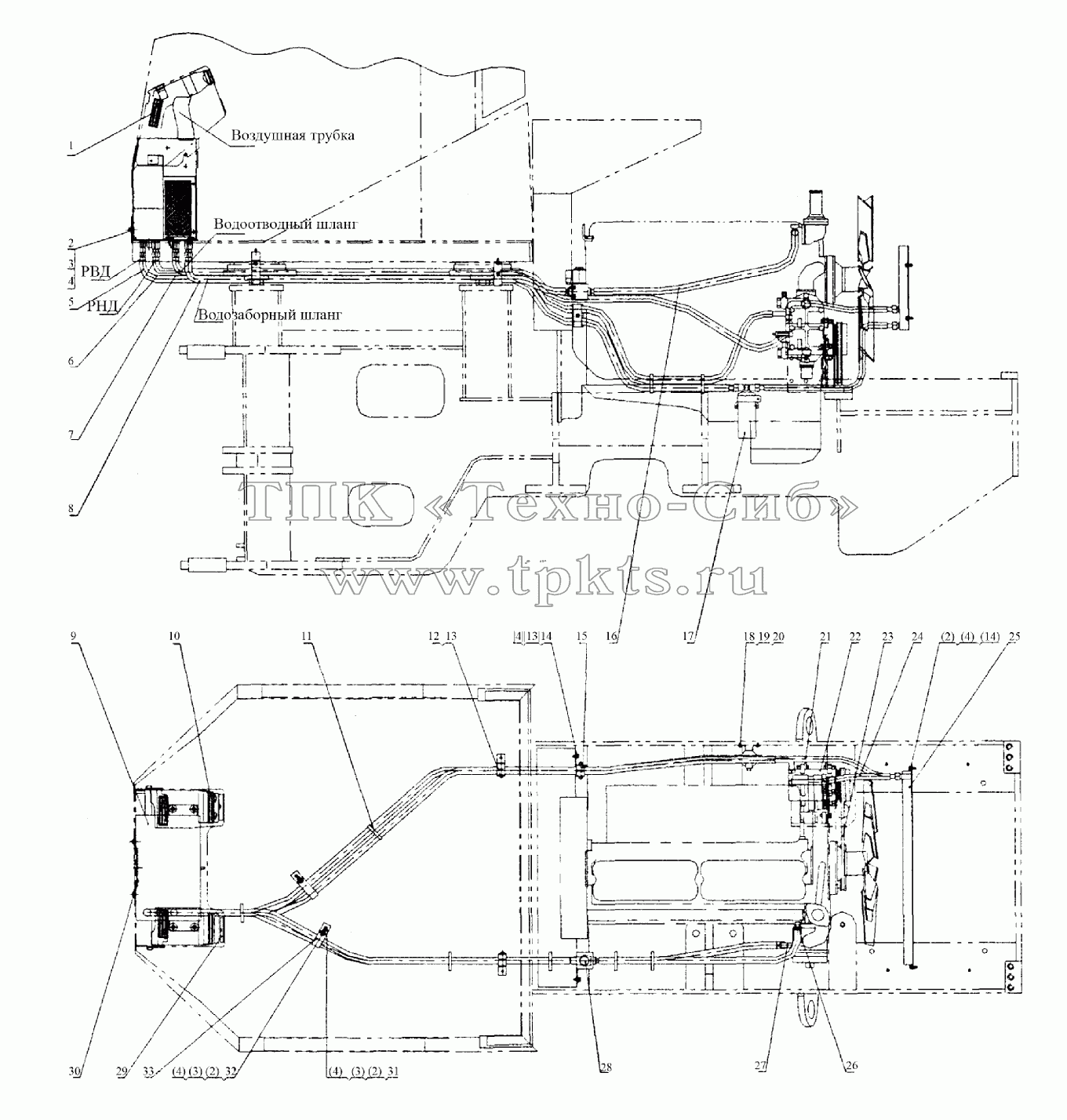

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 86А0084 | Решетка вентиляционная | В корзину | |
2 | 00В0075 | Болт | В корзину | |
3 | 06В0086 | Шайба | В корзину | |
4 | 06В0006 | Шайба | В корзину | |
5 | 46С0338 | Шланг | В корзину | |
6 | 46С0339 | Шланг | В корзину | |
7 | 46С0335 | Шланг | В корзину | |
8 | 06С0023 | Шланг | В корзину | |
9 | 46С0302 | Испаритель в сборе | В корзину | |
10 | 86А0089 | Решетка вентиляционная | В корзину | |
11 | 37В0029 | Соединения блокировочного кабеля | В корзину | |
12 | 46С0301 | Хомут | В корзину | |
13 | 00В0007 | Болт | В корзину | |
14 | 06В0005 | Шайба | В корзину | |
15 | 46С0208 | Хомут | В корзину | |
16 | 46С0103 | Шланг | В корзину | |
17 | 46С0306 | Влагоотделитель | В корзину | |
18 | 00В0021 | Болт | В корзину | |
19 | 06В000З | Шайба | В корзину | |
20 | 06В0024 | Сальник | В корзину | |
21 | 46С0340 | Шланг | В корзину | |
22 | 46С0011 | Компрессор | В корзину | |
23 | 84А0098 | Ремень | В корзину | |
24 | 46С0341 | Шланг | В корзину | |
25 | 46С0308 | Конденсатор в сборе | В корзину | |
26 | 00А0549 | Соединитель | В корзину | |
27 | 46С0486 | Клапан | В корзину | |
28 | 46С0309 | Клапан электромагнитный | В корзину | |
29 | 46С0310 | Панель управления | В корзину | |
30 | 46С0311 | Фильтр воздушный | В корзину | |
31 | 20А1612 | Панель изогнутая | В корзину | |
32 | 0ЗВ0021 | Гайка | В корзину | |
33 | 09С0126 | Хомут | В корзину |
