Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › LiuGong › CLG-835 › 30E0050 Рама

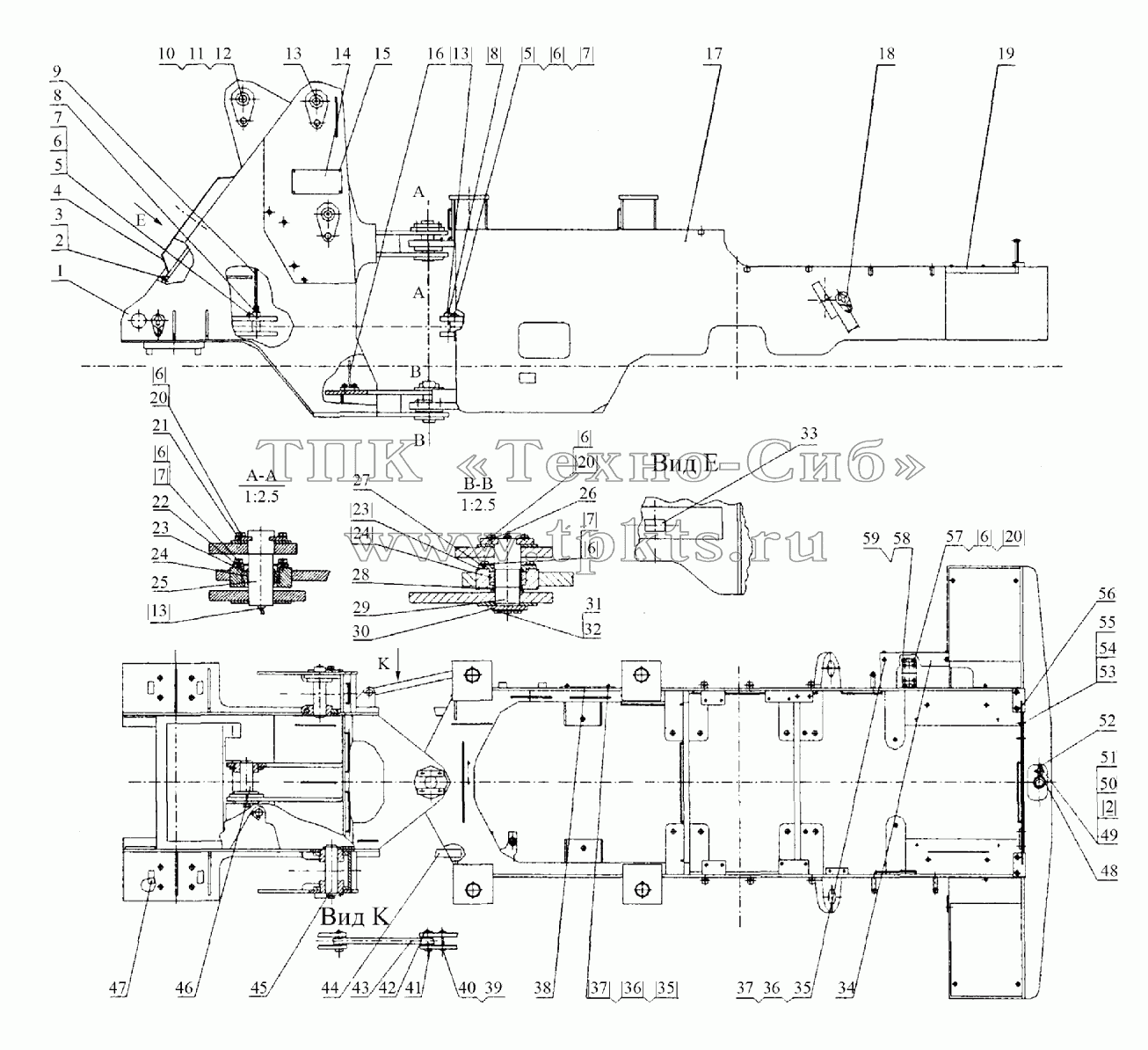

Каталоги запасных частей к спецтехнике LiuGong CLG-835 30E0050 Рама

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
5
6
6
6
6
6
6
6
7
7
7
7
8
8
9
10
11
12
13
13
13
14
15
16
17
18
19
20
20
20
21
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
35
35
36
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
Позиция на иллюстрации Заводской номер детали Название детали
1 30D0111 Рама В корзину
2 06В0002 Шайба стопорная В корзину
3 00В0005 Болт В корзину
4 43D0051 Крышка В корзину
5 14А0126 Пластина В корзину
6 06В0008 Шайба В корзину
7 00В0011 Болт В корзину
8 60А0068 Палец В корзину
9 00С0147 Трубка В корзину
10 06В0019 Шайба В корзину
11 00В0055 Болт В корзину
12 06В0016 Шайба В корзину
13 10В0015 Фитинг В корзину
14 74А0002 Торговая марка В корзину
15 09В0009 Заклёпка В корзину
16 02D0212 Опора промежуточная В корзину
17 30D0096 Рама В корзину
18 74А0083 Торговая марка В корзину
19 34С0152 Ящик В корзину
20 00В0017 Болт В корзину
21 14А0161 Пластина В корзину
22 53А0057 Крышка В корзину
23 57А0053 Шайба В корзину
24 25В0004 Подшипник В корзину
25 60А0186 Палец В корзину
26 14А0152 Пластина В корзину
27 53А0056 Крышка В корзину
28 56А0060 Шайба В корзину
29 60А0078 Палец В корзину
30 56А0061 Пластина В корзину
31 06В0013 Шайба В корзину
32 00В0120 Болт В корзину
33 74А000З Торговая марка В корзину
34 21А0914 Пластина В корзину
35 01В0075 Болт В корзину
36 06В0005 Шайба В корзину
37 06В0006 Шайба В корзину
38 10А0605 Пластина В корзину
39 60А0178 Палец В корзину
40 08В0005 Палец В корзину
41 60А0160 Палец В корзину
42 08В0017 Палец В корзину
43 17А0243 Линкер В корзину
44 18А0210 Пластина В корзину
45 11D0084 Палец В корзину
46 11D0085 Палец В корзину
47 17А0244 Пластина В корзину
48 11D0083 Палец В корзину
49 01В0034 Болт В корзину
50 0ЗВ0053 Гайка В корзину
51 55А0028 Шайба В корзину
52 14А0027 Пластина В корзину
53 00В0335 Болт В корзину
54 06В0017 Шайба В корзину
55 06В0066 Шайба В корзину
56 82А0140 Стержень В корзину
57 06В0007 Шайба В корзину
58 23A1175 Рама В корзину
59 74A0258 Торговая марка В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
