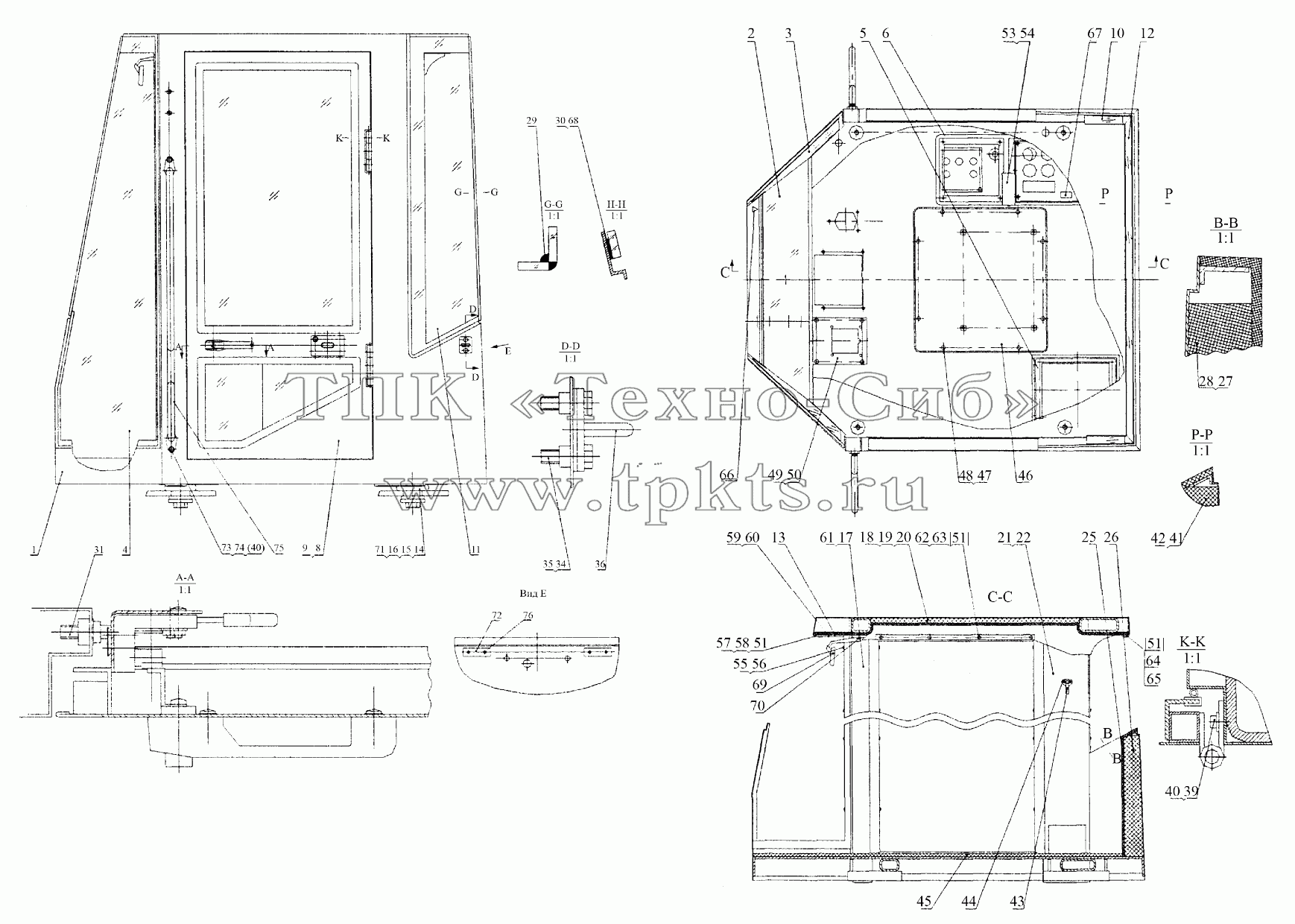

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 23D0093 | Кабина в сборе | В корзину | |
2 | 87А0024 | Стекло | В корзину | |
3 | 87А0026 | Стекло | В корзину | |
4 | 87А0025 | Стекло | В корзину | |
5 | 47С0060 | Блок вспомогательный | В корзину | |
6 | 47С0108 | Блок управления | В корзину | |
8 | 47С0063 | Дверь | В корзину | |
9 | 47С0064 | Дверь | В корзину | |
10 | 87А0027 | Стекло | В корзину | |
11 | 87А0023 | Стекло | В корзину | |
12 | 87А0022 | Стекло | В корзину | |
13 | 85А0117 | Отделка | В корзину | |
14 | 35С0156 | Подушка резиновая | В корзину | |
15 | 56А0209 | Шайба | В корзину | |
16 | 01В0150 | Болт | В корзину | |
17 | 85А0112 | Отделка | В корзину | |
18 | 88А0119 | Материал изоляционный | В корзину | |
19 | 85А0093 | Материал изоляционный | В корзину | |
20 | 85А0094 | Материал изоляционный | В корзину | |
21 | 85А0113 | Отделка | В корзину | |
22 | 85А0114 | Отделка | В корзину | |
25 | 34С0146 | Отделка | В корзину | |
26 | 88А0114 | Материал изоляционный | В корзину | |
27 | 88А0118 | Материал изоляционный | В корзину | |
28 | 88А0117 | Материал изоляционный | В корзину | |
29 | 85А0044 | Клей | В корзину | |
30 | 42В0005 | Клей | В корзину | |
31 | 88А0128 | Штифт стопорный | В корзину | |
34 | 00В0007 | Болт | В корзину | |
35 | 06В0005 | Шайба | В корзину | |
36 | 88А0164 | Штифт стопорный | В корзину | |
39 | 00В0012 | Болт | В корзину | |
40 | 06В0001 | Шайба | В корзину | |
41 | 88А0116 | Материал изоляционный | В корзину | |
42 | 88А0115 | Материал изоляционный | В корзину | |
43 | 85А0046 | Колпачок | В корзину | |
44 | 04В0005 | Винт | В корзину | |
45 | 82А0131 | Резина | В корзину | |
46 | 36D0079 | Крышка задняя | В корзину | |
47 | 06В000З | Шайба | В корзину | |
48 | 00В0010 | Болт | В корзину | |
50 | 11А0505 | Пластина | В корзину | |
51 | 04В0259 | Винт | В корзину | |
52 | 42В0004 | Клей | В корзину | |
53 | 47С0109 | Опора | В корзину | |
54 | 47С0107 | Опора | В корзину | |
55 | 85А0118 | Гвоздь | В корзину | |
56 | 85А0119 | Гвоздь | В корзину | |
57 | 88А0216 | Уплотнение | В корзину | |
58 | 81А0068 | Уплотнение | В корзину | |
59 | 88А0217 | Уплотнение | В корзину | |
60 | 88А0218 | Уплотнение | В корзину | |
61 | 85А0111 | Отделка | В корзину | |
62 | 88А0219 | Уплотнение | В корзину | |
63 | 81А0069 | Уплотнение | В корзину | |
64 | 88А0220 | Уплотнение | В корзину | |
65 | 81А0070 | Уплотнение | В корзину | |
68 | 82А0168 | Резина | В корзину | |
69 | 47С0117 | Зеркало | В корзину | |
70 | 04В0099 | Винт | В корзину | |
71 | 35С0157 | Подушка резиновая | В корзину | |
72 | 17В0046 | Резина | В корзину | |
73 | 00В0019 | Болт | В корзину | |
74 | 06В0002 | Шайба стопорная | В корзину | |
75 | 41D0085 | Поручень | В корзину | |
76 | 04В0075 | Винт | В корзину |
