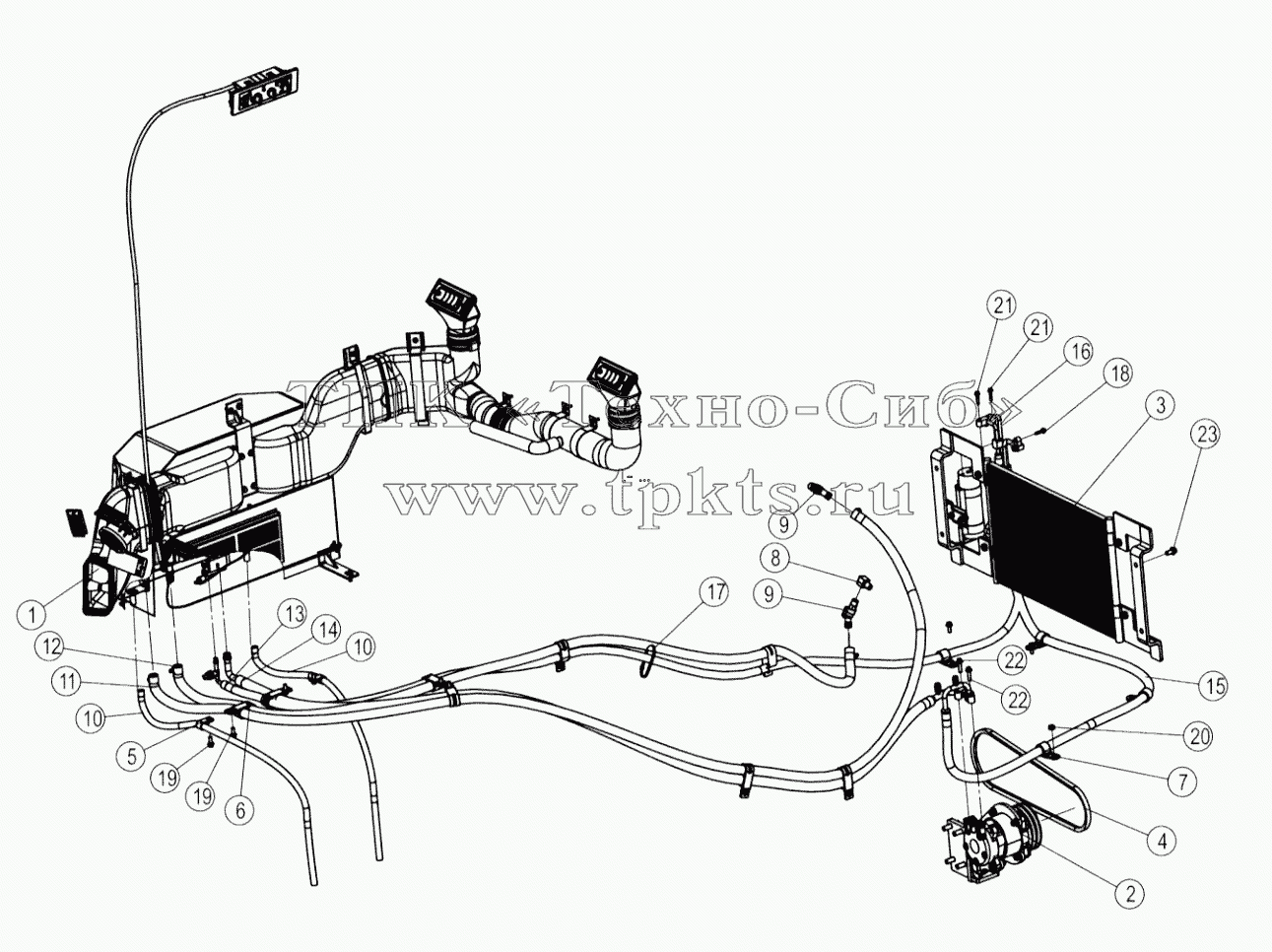

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 49C3090 | Air duct as | В корзину | |
2 | 49C4141 | Compressor bracket as | В корзину | |
3 | 49C5638 | Condenser & re ceiver as | В корзину | |
4 | 84A0084 | Ремень | В корзину | |
5 | 20A2473 | Clamp | В корзину | |
6 | 09C0126 | Хомут двойной | В корзину | |
7 | 09C0125 | Хомут | В корзину | |
8 | 01A0571 | Connector | В корзину | |
9 | 46C0486 | Затвор | В корзину | |
10 | 30A4153 | Drain hose | В корзину | |
11 | 49C4245 | Water hose | В корзину | |
12 | 06C0196 | Hose | В корзину | |
13 | 49C4143 | Hose gp | В корзину | |
14 | 49C4142 | Hose gp | В корзину | |
15 | 49C4144 | Hose | В корзину | |
16 | 49C2385 | Hose | В корзину | |
17 | 37B0004 | Хомут | В корзину | |
18 | 01B1084 | Bolt | В корзину | |
19 | 01B1289 | Bolt | В корзину | |
20 | 03B2081 | Nut | В корзину | |
21 | 01B1355 | Bolt | В корзину | |
22 | 01B1291 | Bolt | В корзину | |
23 | 01B1277 | Bolt | В корзину |
