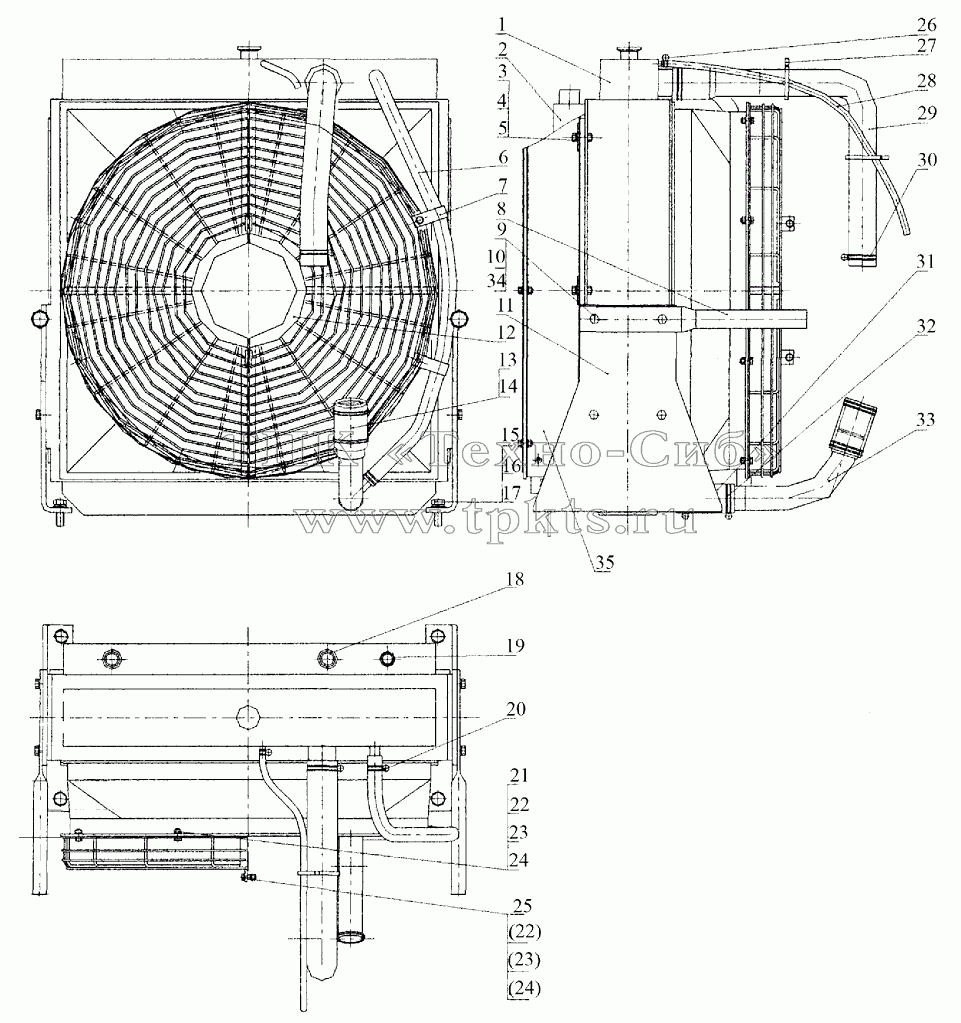

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 20С0032 | Радиатор водяной | В корзину | |
2 | 20С0033 | Радиатор масляный | В корзину | |
3 | 00В0015 | Болт | В корзину | |
4 | 06В0002 | Шайба стопорная | В корзину | |
5 | 06В0001 | Шайба | В корзину | |
6 | 30А0039 | Рукав | В корзину | |
7 | 20А0162 | Хомут | В корзину | |
8 | 37А0054 | Поручень | В корзину | |
9 | 00В0017 | Болт | В корзину | |
10 | 06В0008 | Шайба | В корзину | |
11 | 23А0609 | Пластина | В корзину | |
12 | 45D0026 | Колпак | В корзину | |
13 | 32А0043 | Рукав | В корзину | |
14 | 15В0006 | Хомут | В корзину | |
15 | 00В0094 | Болт | В корзину | |
16 | 06В0015 | Шайба | В корзину | |
17 | 06В0012 | Шайба | В корзину | |
18 | 12В0056 | Кольцо круглого сечения | В корзину | |
19 | 12В0245 | Кольцо круглого сечения | В корзину | |
20 | 15В0053 | Хомут | В корзину | |
21 | 00В0007 | Болт | В корзину | |
22 | 06В0006 | Шайба | В корзину | |
23 | 06В0005 | Шайба | В корзину | |
24 | 03В0177 | Гайка | В корзину | |
25 | 00В0085 | Болт | В корзину | |
26 | 15В0014 | Хомут | В корзину | |
27 | 15В0052 | Ремень | В корзину | |
28 | 11В0067 | Рукав | В корзину | |
29 | 32А0144 | Трубка | В корзину | |
30 | 15В0040 | Хомут | В корзину | |
31 | 11В0020 | Рукав | В корзину | |
32 | 15В0004 | Хомут | В корзину | |
33 | 10D0652 | Трубка | В корзину | |
34 | 06В0007 | Шайба | В корзину | |
35 | 20С0117 | Система отвода | В корзину |
