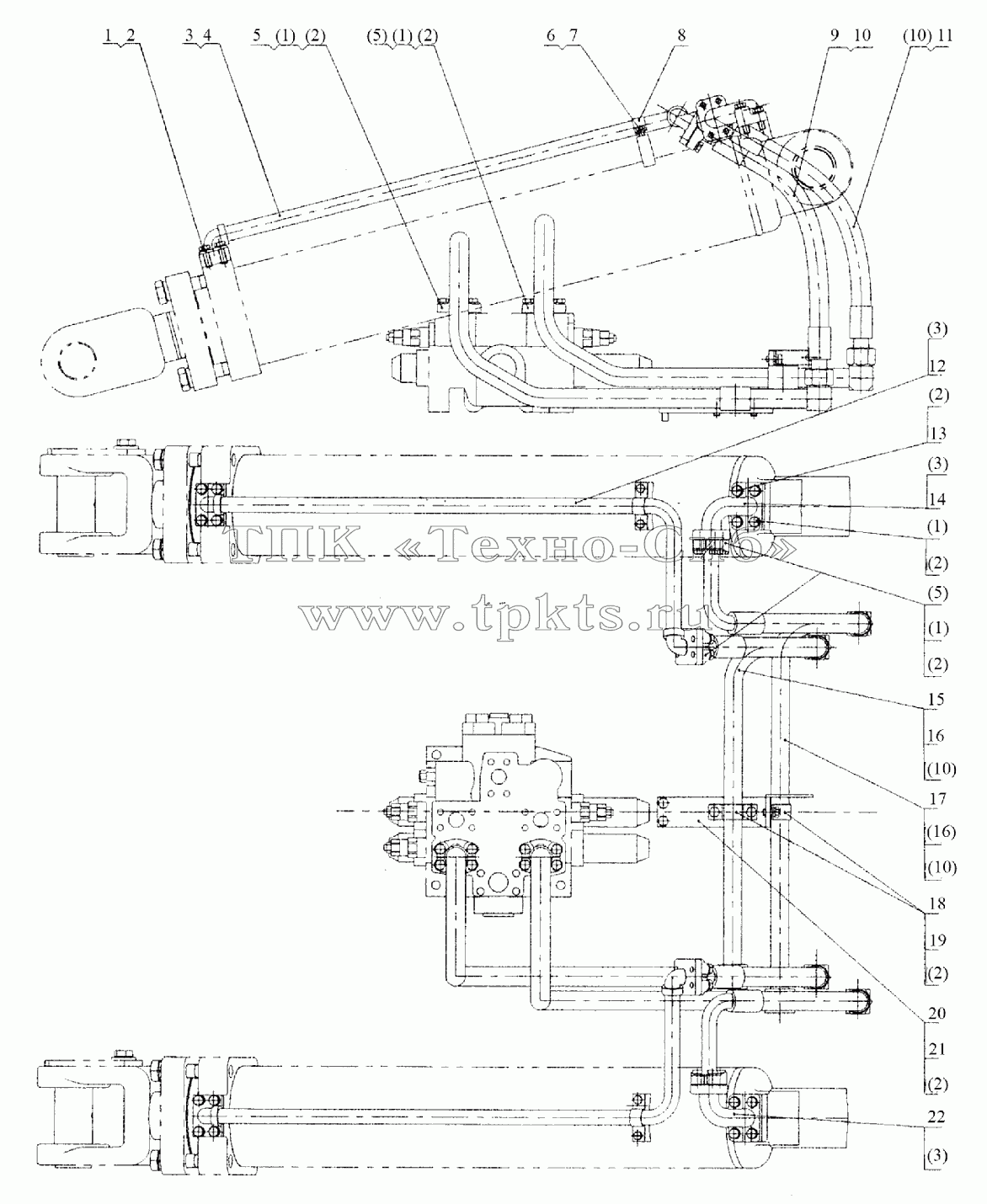

Каталоги запасных частей к спецтехнике LiuGong CLG-842 11E0039 Трубопровод гидроцилиндра подъёма

1

1

1

1

1

2

2

2

2

2

2

2

2

3

3

3

3

4

5

5

5

6

7

8

9

10

10

10

10

11

12

13

14

15

16

16

17

18

19

20

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
1	00В0019		Болт	В корзину
2	06В0002		Шайба стопорная	В корзину
3	12В0113		Кольцо круглого сечения	В корзину
4	10D0304		Трубка	В корзину
5	72А0027		Фланец	В корзину
6	01В0015		Болт	В корзину
7	06В0006		Шайба	В корзину
8	20А0631		Хомут	В корзину
9	06С0149		Рукав	В корзину
10	12В0015		Кольцо круглого сечения	В корзину
11	06С0150		Рукав	В корзину
12	10D0305		Трубка	В корзину
13	01В0017		Болт	В корзину
14	3А0058		Колено	В корзину
15	10D0316		Трубка	В корзину
16	12В0111		Кольцо круглого сечения	В корзину
17	10D0317		Трубка	В корзину
18	20А0632		Хомут	В корзину
19	00В0005		Болт	В корзину
20	00D0258		Кронштейн	В корзину
21	00В0015		Болт	В корзину
22	03А0059		Колено	В корзину

ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
