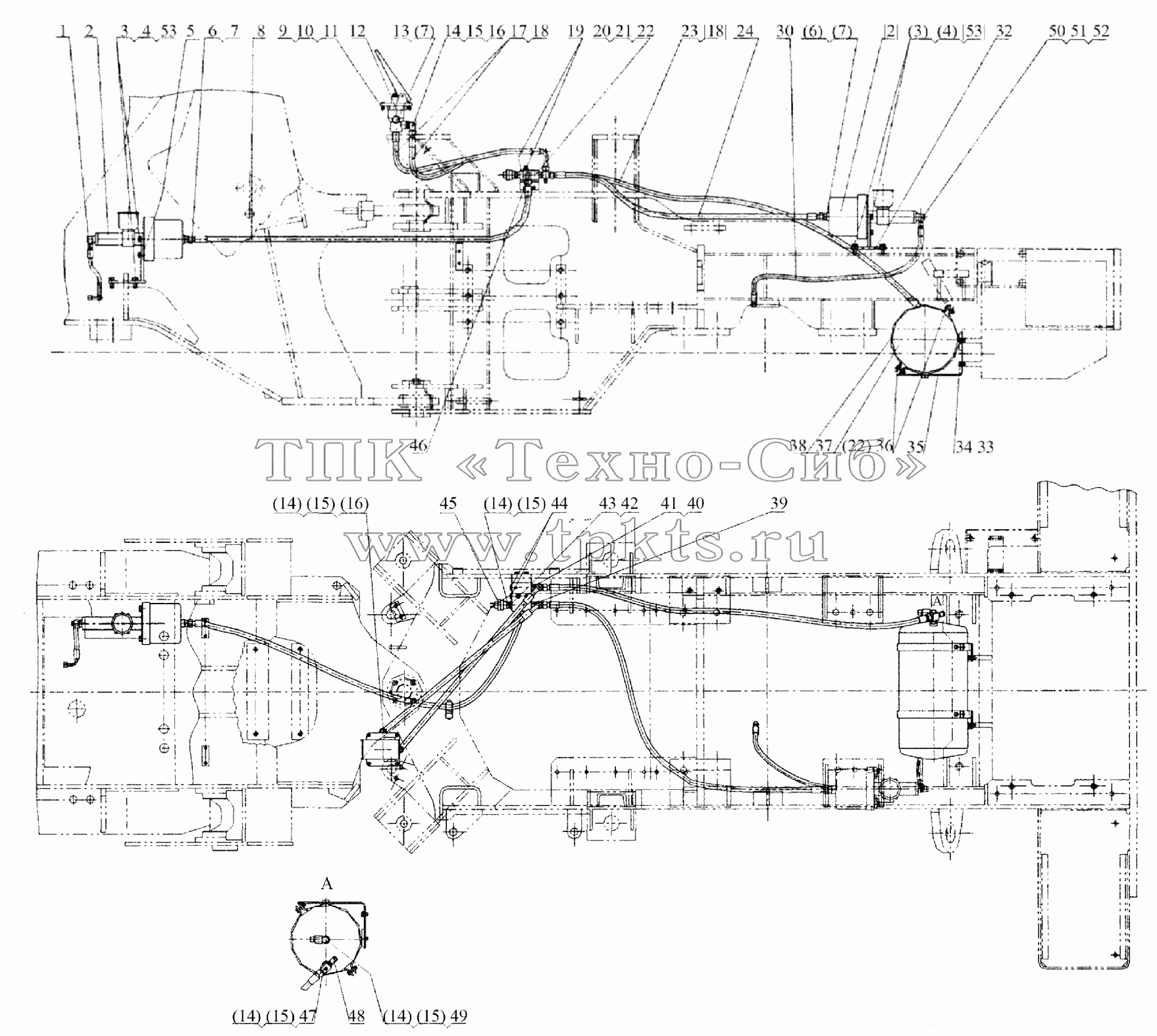

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 05С0059 | Рукав | В корзину | |
2 | 13С0067 | Группа цилиндра | В корзину | |
3 | 00В0038 | Болт | В корзину | |
4 | 06В0013 | Шайба | В корзину | |
5 | 00D0391 | Кронштейн | В корзину | |
6 | 00А0050 | Соединитель | В корзину | |
7 | 82А0028 | Сальник | В корзину | |
8 | 03С0002 | Рукав | В корзину | |
9 | 00В0020 | Болт | В корзину | |
10 | 06В0006 | Шайба | В корзину | |
11 | 03В0177 | Гайка | В корзину | |
12 | 13С0004 | Клапан в сборе | В корзину | |
13 | 03В0085 | Пробка | В корзину | |
14 | 12В0242 | Кольцо круглого сечения | В корзину | |
15 | 03В0215 | Гайка стопорная | В корзину | |
16 | 01А0021 | Соединитель | В корзину | |
17 | 04С0025 | Рукав | В корзину | |
18 | 81А0009 | Сальник | В корзину | |
19 | 00А0241 | Соединитель | В корзину | |
20 | 50D0024 | Узел соединительный | В корзину | |
21 | 00В0012 | Болт | В корзину | |
22 | 06В0002 | Шайба стопорная | В корзину | |
23 | 04С0026 | Рукав | В корзину | |
24 | 04С0034 | Рукав | В корзину | |
30 | 05С0151 | Рукав | В корзину | |
32 | 00D0262 | Кронштейн | В корзину | |
33 | 00В0031 | Болт | В корзину | |
34 | 06В0008 | Шайба | В корзину | |
35 | 00D0084 | Шайба | В корзину | |
36 | 00В0029 | Болт | В корзину | |
37 | 13С0003 | Баллон воздушный | В корзину | |
38 | 22А0020 | Кронштейн | В корзину | |
39 | 32С0024 | Соединитель | В корзину | |
40 | 33С0003 | Соединитель | В корзину | |
41 | 00А0034 | Соединитель | В корзину | |
42 | 12В0043 | Кольцо круглого сечения | В корзину | |
43 | 00А0242 | Соединитель | В корзину | |
44 | 03В0115 | Пробка | В корзину | |
45 | 34В0010 | Выключатель давления | В корзину | |
46 | 31С0032 | Соединитель | В корзину | |
47 | 02А0055 | Соединитель | В корзину | |
48 | 13С0029 | Клапан | В корзину | |
49 | 13С0020 | Клапан | В корзину | |
50 | 01В0244 | Болт | В корзину | |
51 | 12В0356 | Кольцо круглого сечения | В корзину | |
52 | 03А0067 | Соединитель | В корзину | |
53 | 06В0009 | Шайба | В корзину |
