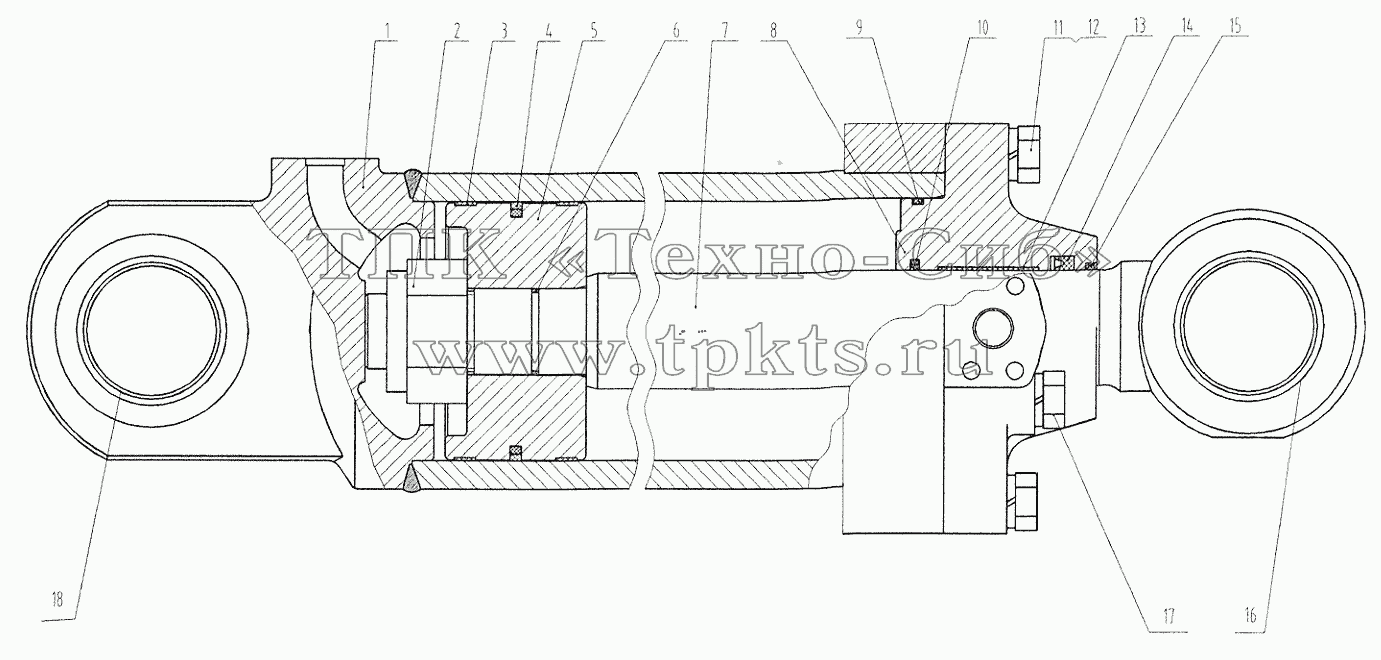

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 13D0038 | Корпус гидроцилиндра | В корзину | |
2 | 34C0021 | Гайка | В корзину | |
3 | 80A0067 | Кольцо опорное | В корзину | |
4 | 34C0022 | Сальник | В корзину | |
5 | 50A0024 | Поршень | В корзину | |
6 | 12B0059 | Кольцо круглого сечения | В корзину | |
7 | 63A0037 | Шток поршня | В корзину | |
8 | 54A0097 | Крышка гидроцилиндра | В корзину | |
9 | 12B0203 | Кольцо круглого сечения | В корзину | |
10 | 13B0164 | Сальник | В корзину | |
11 | 01B0057 | Болт | В корзину | |
12 | 06B0052 | Шайба | В корзину | |
13 | 80A0066 | Кольцо опорное | В корзину | |
14 | 13B0163 | Сальник | В корзину | |
15 | 13B0162 | Кольцо пылезащитное | В корзину | |
16 | 55A0089 | Кольцо пылезащитное | В корзину | |
17 | 01B0237 | Болт | В корзину | |
18 | 55A0090 | Втулка | В корзину |
