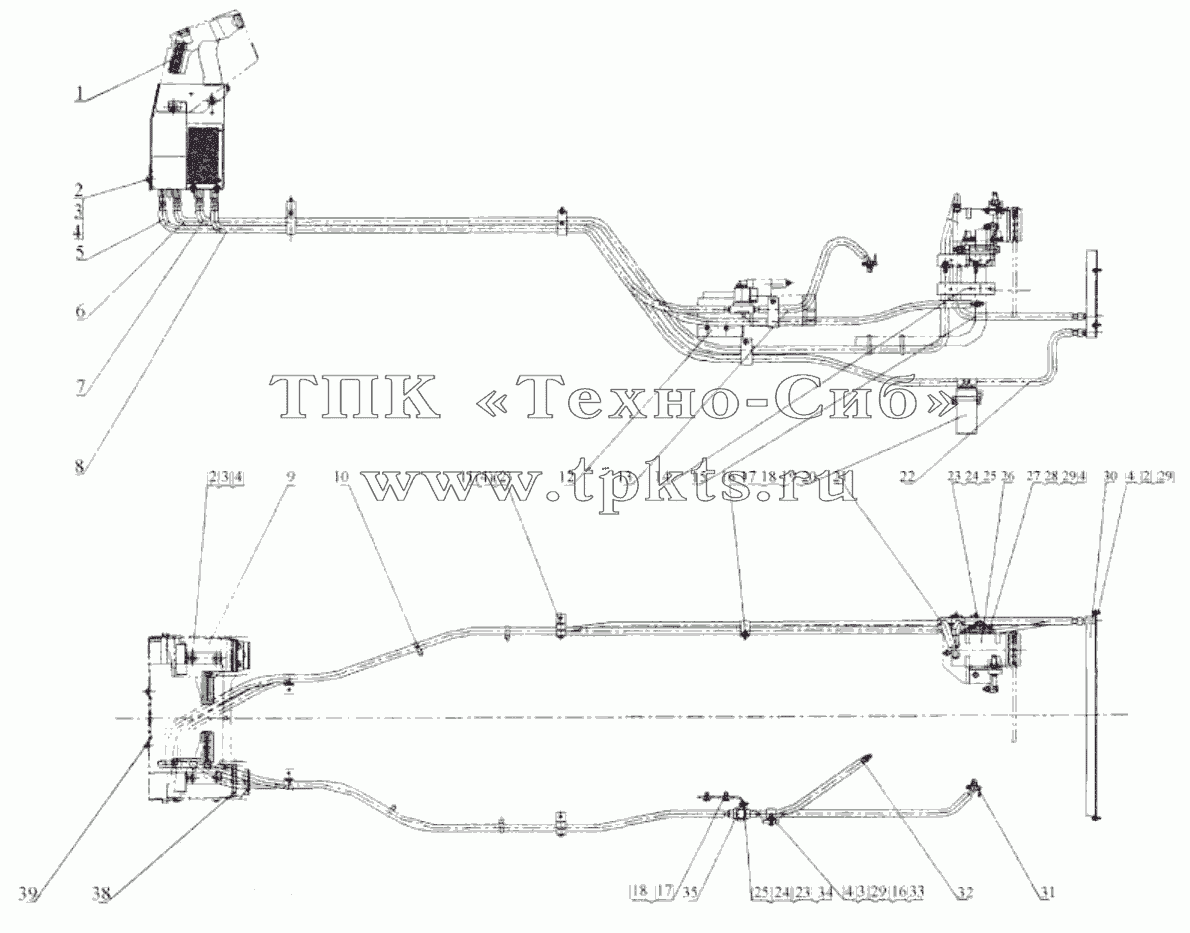

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 86A0084 | Решетка вентиляционная в сборе | В корзину | |
2 | 00B0075 | BOLT | В корзину | |
3 | 06B0086 | WASHER | В корзину | |
4 | 06B0006 | Шайба | В корзину | |
5 | 46C0303 | Трубка | В корзину | |
6 | 46C0304 | Трубка | В корзину | |
7 | 06C0406 | Шланг | В корзину | |
8 | 06C0407 | Водопровод | В корзину | |
9 | 46C0645 | Испаритель | В корзину | |
10 | 37B0004 | Хомут | В корзину | |
11 | 46C0301 | Хомут | В корзину | |
12 | 21A1082 | Кронштейн | В корзину | |
13 | 06C0408 | Шланг | В корзину | |
14 | 18A0783 | Пластина | В корзину | |
15 | 46C0305 | Трубка | В корзину | |
16 | 09C0126 | Хомут двойной | В корзину | |
17 | 00B0013 | Болт | В корзину | |
18 | 06B0007 | WASHER | В корзину | |
19 | 06B0008 | Шайба | В корзину | |
20 | 46C0698 | Влагоотделитель | В корзину | |
21 | 46C0652 | Хомут двойной | В корзину | |
22 | 46C0307 | Трубка | В корзину | |
23 | 00B0022 | BOLT | В корзину | |
24 | 06B0024 | WASHER | В корзину | |
25 | 06B0003 | Шайба | В корзину | |
26 | 46C0110 | Компрессор | В корзину | |
27 | 09C0168 | Хомут | В корзину | |
28 | 00B0085 | Болт | В корзину | |
29 | 06B0005 | WASHER | В корзину | |
30 | 46C0308 | Конденсатор | В корзину | |
31 | 46C0486 | Затвор | В корзину | |
32 | 46C0487 | Клапан | В корзину | |
33 | 03B0021 | NUT | В корзину | |
34 | 03B0036 | NUT | В корзину | |
35 | 46C0646 | Клапан в сборе | В корзину | |
36 | 20A1612 | Пластина | В корзину | |
37 | 46C0747 | Панель управления | В корзину | |
38 | 86A0127 | Решетка вентиляционная в сборе | В корзину | |
39 | 46C0311 | Фильтр | В корзину |
