Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › LiuGong › CLG 856H › 00C3645-001-00 PILOT VALVE and LINES

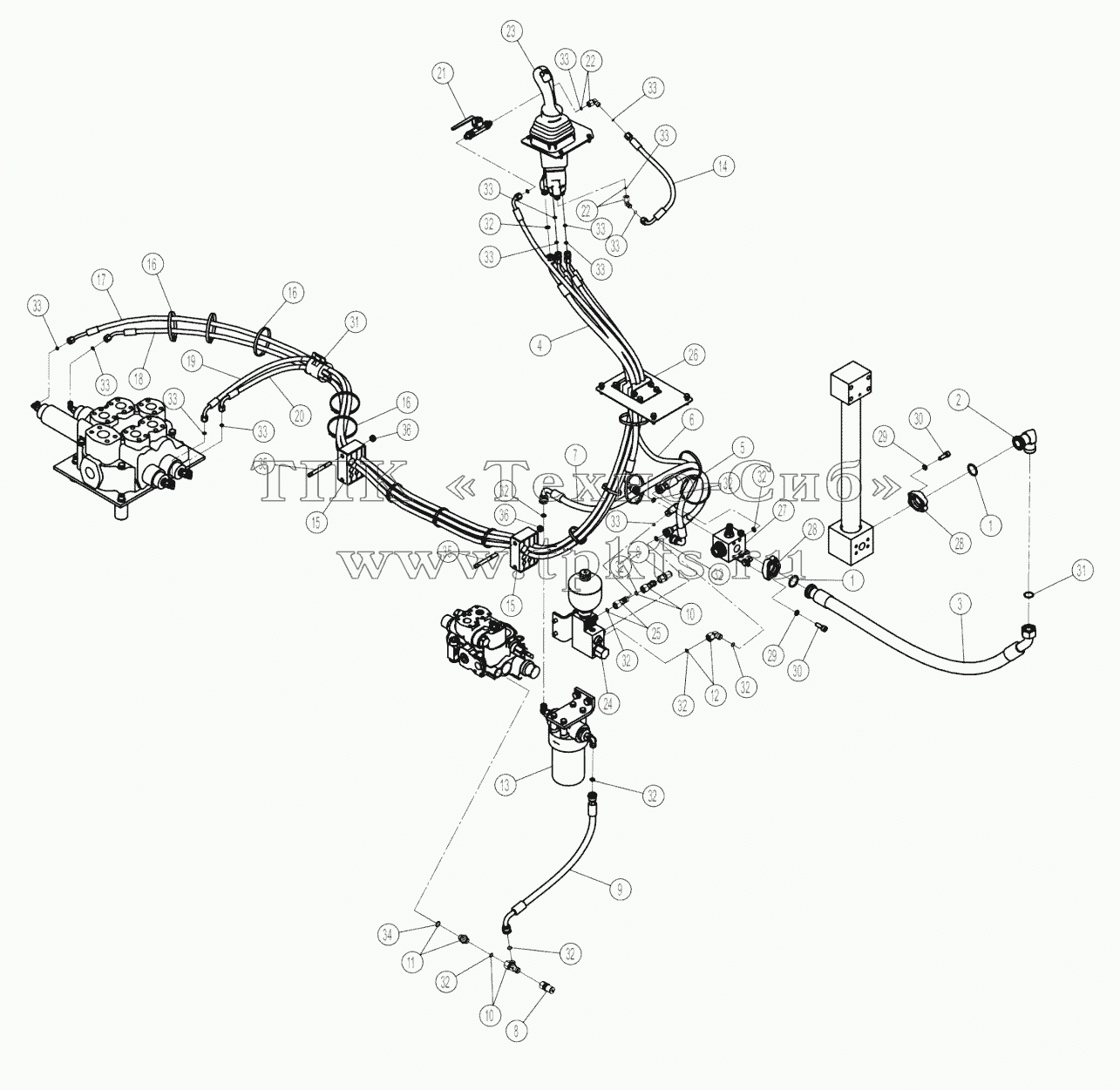

Каталоги запасных частей к спецтехнике LiuGong CLG 856H 00C3645-001-00 PILOT VALVE and LINES

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
8
8
9
10
10
11
12
13
14
15
15
16
16
16
17
18
19
20
21
22
22
23
24
25
26
27
28
28
29
29
30
30
31
31
31
32
32
32
32
32
32
32
32
32
32
32
32
33
33
33
33
33
33
33
33
33
33
33
33
33
34
35
35
36
36
Позиция на иллюстрации Заводской номер детали Название детали
1 12B0445 Кольцо круглого сечения В корзину
2 01A2759 Elbow В корзину
3 07C5670 Hose as В корзину
4 66C2882 Hose as В корзину
5 66C2883 Hose as В корзину
6 05C6064 Hose as В корзину
7 66C2885TS Hose as В корзину
8 44C0114 Joint В корзину
9 66C2884TS Hose as В корзину
10 32C0122 Tee В корзину
11 30C0269 Connector В корзину
12 31C0102 Elbow В корзину
13 53C0858 Secondary filter as В корзину
14 05C5956 Hose as В корзину
15 09C1686 Clamp В корзину
16 37B0010 Соединения блокировочного кабеля В корзину
17 05C6060 Hose as В корзину
18 05C6062 Hose as В корзину
19 05C6061 Hose as В корзину
20 05C6063 Hose as В корзину
21 12C4040 Shut-off valve В корзину
22 31C0326 Elbow В корзину
23 12C3629 Pilot valve В корзину
24 12C4238 Pilot oil supply valve as В корзину
25 32C0752 Tee В корзину
26 09C1690 Clamp В корзину
27 44C2019 Block В корзину
28 72A0628 Plate В корзину
29 06B0002 Шайба В корзину
30 04B0116 SCREW В корзину
31 09C0466 Snap ring В корзину
31 12B0646 O-RING В корзину
32 12B0616 O-ring В корзину
33 12B0645 O-ring В корзину
34 12B0630 O-ring В корзину
35 05B0067 STUD В корзину
36 03B0053 NUT В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
