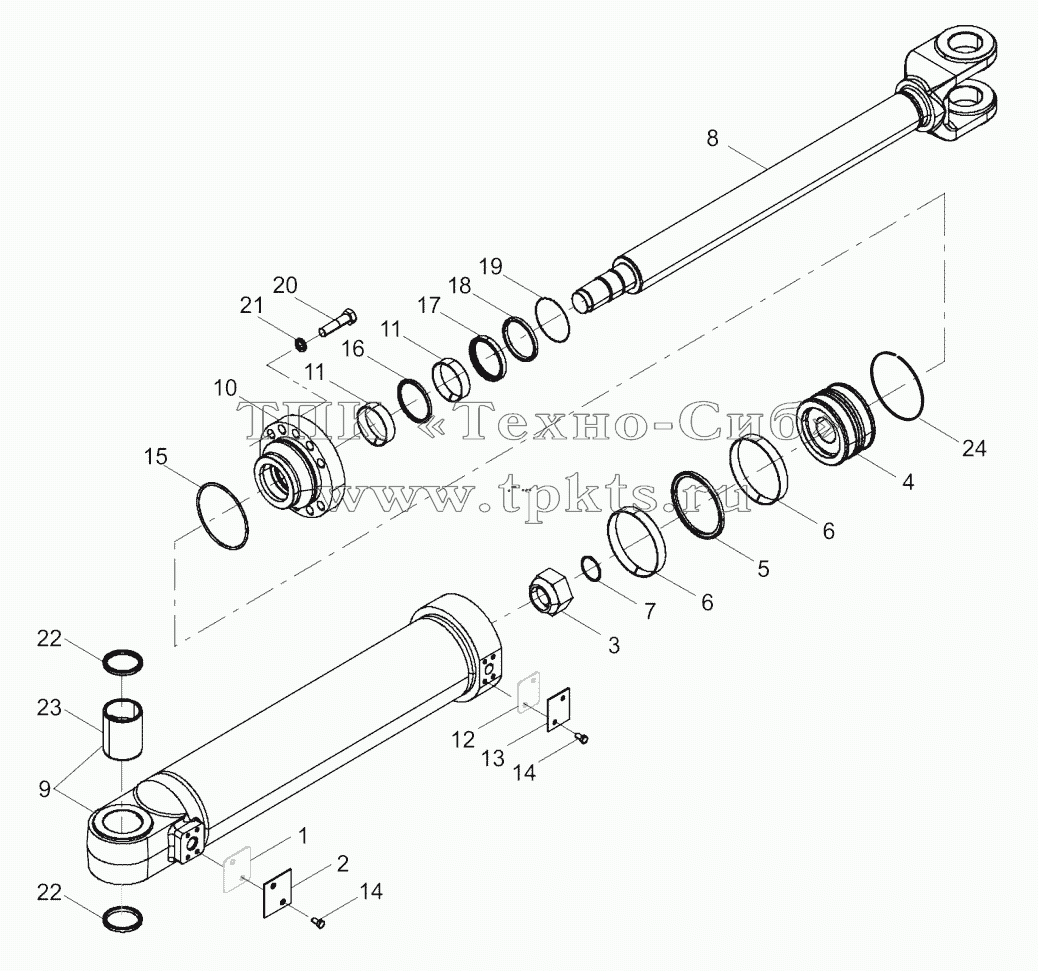

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
SP132700 | SP132700 | Seal kit | В корзину | |
1 | SHIM | Shim | В корзину | |
2 | 21A0042 | Колпачок | В корзину | |
3 | 34C0021 | Гайка | В корзину | |
4 | 50A0519 | Piston | В корзину | |
5 | 13B0073 | Seal ring | В корзину | |
6 | 80A0218 | Support ring | В корзину | |
6 | 80A0808 | Support ring | В корзину | |
7 | 12B0059 | Кольцо круглого сечения | В корзину | |
8 | 14D0308 | Piston rod | В корзину | |
9 | 13D0820X1 | Cylinder body | В корзину | |
10 | 53A1465 | Cylinder cover | В корзину | |
11 | 80A0807 | Support ring | В корзину | |
12 | SHIM | Shim | В корзину | |
13 | 11A0054 | Cover | В корзину | |
14 | 00B0005 | BOLT | В корзину | |
15 | 12B0205 | O-RING | В корзину | |
16 | 13B0915 | Seal ring | В корзину | |
17 | 13B0411 | Seal ring | В корзину | |
18 | 13B1242 | Dust ring | В корзину | |
18 | 13B0211 | Прокладка | В корзину | |
19 | 76A0600 | Snap ring | В корзину | |
20 | 01B0308 | BOLT | В корзину | |
21 | 06B0019 | Шайба | В корзину | |
22 | 35C0012 | Прокладка | В корзину | |
23 | 55A6735 | Bushing | В корзину | |
24 | 80A1519 | Support ring | В корзину |
