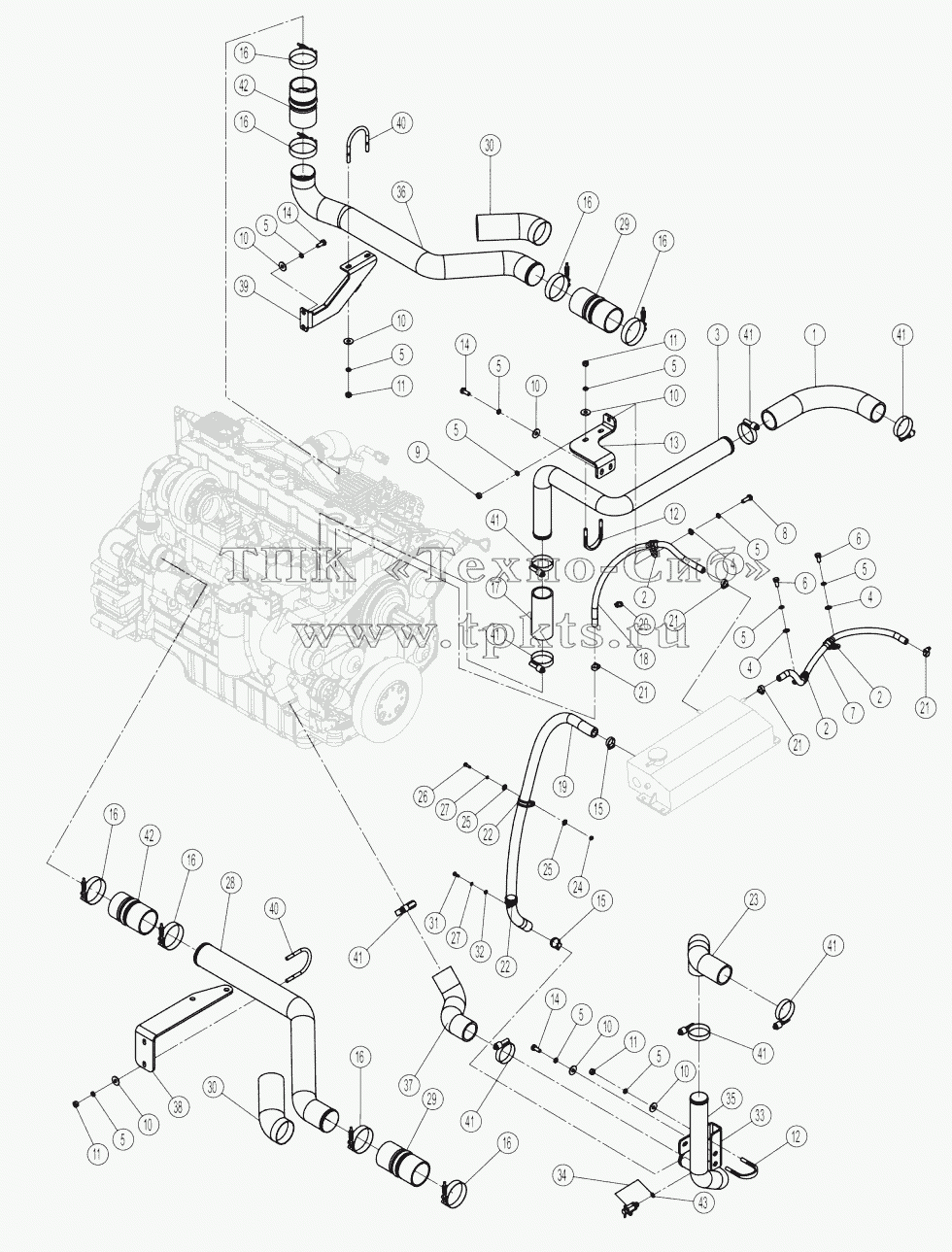

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 32A2299 | Water hose | В корзину | |
2 | 09C1624 | Clamp | В корзину | |
3 | 38A6030 | Water hose | В корзину | |
4 | 06B0001 | WASHER | В корзину | |
5 | 06B0002 | Шайба | В корзину | |
6 | 00B0005 | BOLT | В корзину | |
7 | 32A2302 | Hose | В корзину | |
8 | 00B0019 | Болт | В корзину | |
9 | 03B0053 | NUT | В корзину | |
10 | 06B0030 | WASHER | В корзину | |
11 | 03B0158 | NUT | В корзину | |
12 | 26A5798 | U-clamp | В корзину | |
13 | 29A8127 | Plate | В корзину | |
14 | 00B0012 | BOLT | В корзину | |
15 | 09C1495 | Clamp | В корзину | |
16 | 09C1372 | Clamp | В корзину | |
17 | 30A2047 | Hose | В корзину | |
18 | 32A1558 | Hose | В корзину | |
19 | 30A2045 | Hose | В корзину | |
20 | 37B0004 | Хомут | В корзину | |
21 | 09C1493 | Clamp | В корзину | |
22 | 09C1700 | Clamp | В корзину | |
23 | 32A2142 | Water hose | В корзину | |
24 | 03B0036 | NUT | В корзину | |
25 | 06B0062 | WASHER | В корзину | |
26 | 00B0010 | BOLT | В корзину | |
27 | 06B0003 | Шайба | В корзину | |
28 | 38A5754 | Pipe | В корзину | |
29 | 30A0608 | Intake hose | В корзину | |
30 | 85A5037 | Heat shield | В корзину | |
31 | 00B0022 | BOLT | В корзину | |
32 | 06B0024 | WASHER | В корзину | |
33 | 01D0822 | Bracket | В корзину | |
34 | 33C0184 | Water drain valve | В корзину | |
35 | 09D1831 | Water hose | В корзину | |
36 | 38A5757 | Pipe | В корзину | |
37 | 32A2162 | Water hose | В корзину | |
38 | 22A8430 | Plate | В корзину | |
38 | 22A9335 | Plate | В корзину | |
39 | BRACKET | Bracket | В корзину | |
40 | 26A2171 | U-clamp | В корзину | |
41 | 09C1449 | Clamp | В корзину | |
42 | 30A3517 | Intake hose | В корзину | |
43 | 12B1725 | O-ring | В корзину |
