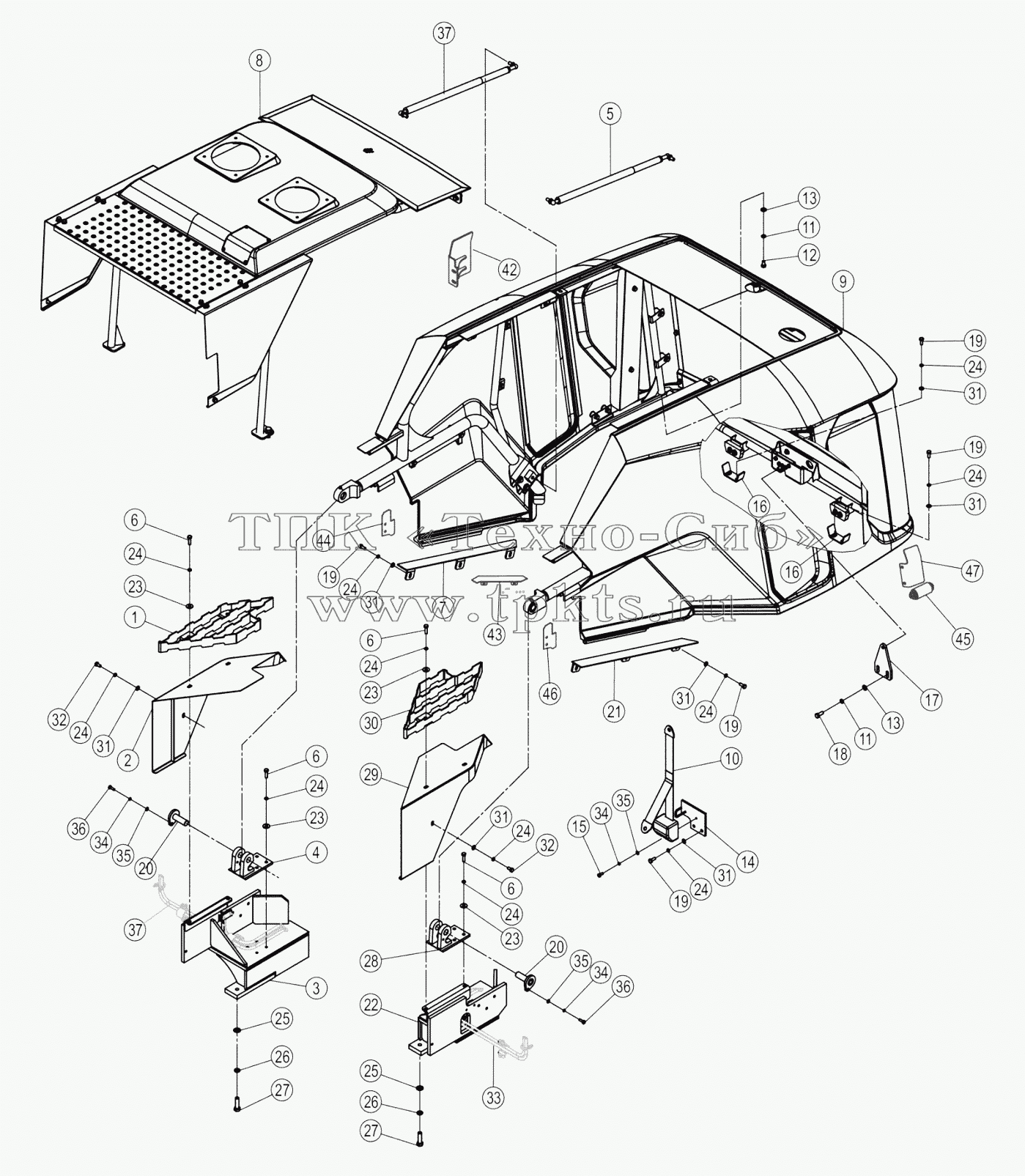

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 00B0064 | Болт | В корзину | |
1 | 01D0971 | Step | В корзину | |
1 | 00B0064 | Болт | В корзину | |
2 | 42D1786 | Shield-rh | В корзину | |
3 | 01D0349 | Bracket | В корзину | |
4 | 01D0313 | Hinge seat | В корзину | |
5 | 34C4089 | Air spring | В корзину | |
5 | 34C4874 | Air spring | В корзину | |
6 | 00B0002 | Болт | В корзину | |
7 | 01D1906 | Support | В корзину | |
7 | 01D0320 | Plate | В корзину | |
7 | 01D2981 | Support | В корзину | |
8 | 48C3049 | Top cover | В корзину | |
9 | 48C3519X9 | Engine hood | В корзину | |
9 | 48C3519 | Engine hood | В корзину | |
9 | 48C3076 | Engine hood | В корзину | |
10 | 24C2217 | Rope | В корзину | |
10 | 54C0556 | Rope | В корзину | |
10 | 24C2352 | Rope | В корзину | |
10 | 24C2217 | Rope | В корзину | |
11 | 06B0008 | Шайба | В корзину | |
12 | 03B0053 | NUT | В корзину | |
12 | 03B0053 | NUT | В корзину | |
12 | 00B0031 | Болт | В корзину | |
13 | 06B0007 | WASHER | В корзину | |
14 | 01D1126 | Mounting plate | В корзину | |
15 | 00B0257 | BOLT | В корзину | |
16 | 06A6008 | Mounting plate | В корзину | |
17 | 93A1066 | Plate | В корзину | |
17 | 01D2244 | Bracket | В корзину | |
18 | 00B0019 | Болт | В корзину | |
18 | 00B0019 | Болт | В корзину | |
18 | 00B0017 | BOLT | В корзину | |
19 | 00B0012 | BOLT | В корзину | |
20 | 11D1348 | Pin | В корзину | |
21 | 01D2980 | Support | В корзину | |
21 | 01D0319 | Plate | В корзину | |
21 | 01D1907 | Support | В корзину | |
22 | 01D0348 | Bracket | В корзину | |
23 | 06B0030 | WASHER | В корзину | |
24 | 06B0002 | Шайба | В корзину | |
25 | 06B0098 | Шайба | В корзину | |
26 | 06B0015 | Шайба | В корзину | |
27 | BOLT | BOLT | В корзину | |
28 | 01D0312 | Hinge seat | В корзину | |
29 | 42D1785 | Shield-lh | В корзину | |
30 | 01D0892 | Step | В корзину | |
31 | 06B0001 | WASHER | В корзину | |
32 | 00B0005 | BOLT | В корзину | |
33 | 34C4079 | Compression spring | В корзину | |
34 | 06B0006 | Шайба | В корзину | |
35 | 06B0005 | WASHER | В корзину | |
36 | 00B0085 | Болт | В корзину | |
37 | 34C4070 | Torsion spring | В корзину | |
38 | 48C0802 | Lock | В корзину | |
39 | 06B0062 | WASHER | В корзину | |
40 | 06B0003 | Шайба | В корзину | |
41 | 00B0023 | BOLT | В корзину | |
42 | 01D3671 | Plate gp | В корзину | |
43 | 01D2982 | Support | В корзину | |
44 | 99A2732 | Plate | В корзину | |
45 | 34C4910 | Guide roller | В корзину | |
46 | 99A2731 | Plate | В корзину | |
47 | 01D3638 | Plate gp | В корзину |
