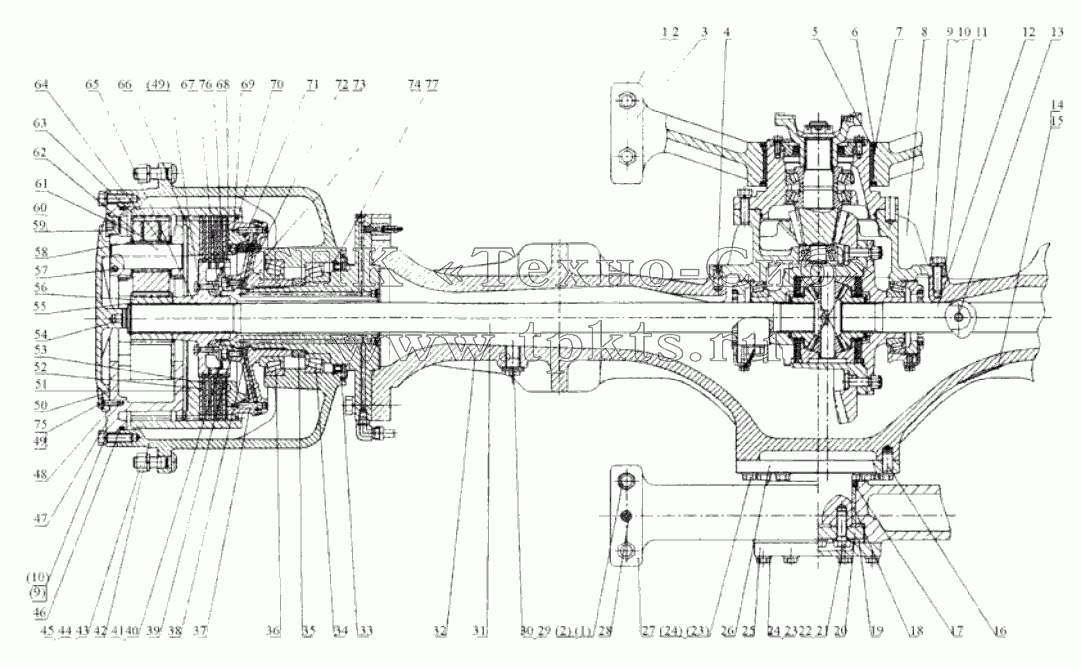

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 01B0124 | Болт | В корзину | |
2 | 03B0205 | Гайка | В корзину | |
3 | 71A0107 | Кронштейн | В корзину | |
4 | 60A0011 | Палец | В корзину | |
5 | 34C0087 | Прокладка | В корзину | |
6 | 00A0259 | Обжимка | В корзину | |
7 | 83A0045 | Втулка | В корзину | |
8 | 41C0109 | Передача главная | В корзину | |
9 | 00B0245 | Болт | В корзину | |
10 | 06B0177 | Шайба | В корзину | |
11 | 81A0030 | Прокладка | В корзину | |
12 | 62A0065 | Полуось левая | В корзину | |
13 | 03B0406 | Сапун | В корзину | |
14 | 74A0390 | Табличка | В корзину | |
15 | 09B0002 | Заклёпка | В корзину | |
16 | 66A0013 | Палец | В корзину | |
17 | 35C0047 | Прокладка | В корзину | |
18 | 83A0083 | Втулка | В корзину | |
19 | 88A0157 | Сальник опорный | В корзину | |
20 | 56A0088 | Колпачок | В корзину | |
21 | 00B0159 | Болт | В корзину | |
22 | 06B0102 | Шайба | В корзину | |
23 | 00B0057 | Болт | В корзину | |
24 | 06B0103 | Шайба | В корзину | |
25 | 53A0073 | Крышка | В корзину | |
26 | 61A0109 | Вал опорный задний | В корзину | |
27 | 71A0108 | Кронштейн | В корзину | |
28 | 00A0260 | Палец | В корзину | |
29 | 03B0212 | Пробка | В корзину | |
30 | 06B0055 | Шайба | В корзину | |
31 | 62A0066 | Полуось правая | В корзину | |
32 | 41C0145 | Опора картера моста | В корзину | |
33 | 13B0282 | Прокладка | В корзину | |
34 | 23B0057 | NSK Роликоподшипник конический | В корзину | |
35 | 51C0114 | Втулка | В корзину | |
36 | 23B0055 | NSK Роликоподшипник конический | В корзину | |
37 | 24D0031 | Опора зубчатого венца в сборе | В корзину | |
38 | 12B0216 | Кольцо круглого сечения | В корзину | |
39 | 03B0431 | Гайка круглая | В корзину | |
40 | 04B0022 | Винт | В корзину | |
41 | 06B0002 | Шайба | В корзину | |
42 | 70A0087 | Ступица колеса | В корзину | |
43 | 01B0379 | Болт | В корзину | |
44 | 03B0150 | Гайка | В корзину | |
45 | 06B0019 | Шайба | В корзину | |
46 | 12B0424 | Кольцо круглого сечения | В корзину | |
47 | 70A0086 | Водило планетарного ряда | В корзину | |
48 | 81A0080 | Сальник | В корзину | |
49 | 00B0017 | BOLT | В корзину | |
50 | 53A0259 | Крышка | В корзину | |
51 | 52A0118 | Пластина нажимная | В корзину | |
52 | 51C0094 | Пластина | В корзину | |
53 | 37C0034 | Диск | В корзину | |
54 | 61A0019 | Закрутка | В корзину | |
55 | 07B0028 | Кольцо | В корзину | |
56 | 41A0094 | Колесо зубчатое солнечное | В корзину | |
57 | 20B0026 | Шарик стальной | В корзину | |
58 | 20A0011 | Шайба | В корзину | |
59 | 03B0432 | Гайка стопорная | В корзину | |
60 | 06B0054 | Шайба | В корзину | |
61 | 41A0095 | Передача планетарная | В корзину | |
62 | 61A0263 | Ось планетарной передачи | В корзину | |
63 | 46A0008 | Венец зубчатый | В корзину | |
64 | 20B0045 | Подшипник игольчатый | В корзину | |
65 | 72A0291 | Опора диска | В корзину | |
66 | 07B0075 | Обжимка | В корзину | |
67 | 72A0292 | Пластина | В корзину | |
68 | 50A0072 | Поршень | В корзину | |
69 | 12B0422 | Прокладка | В корзину | |
70 | 07B0076 | Обжимка | В корзину | |
71 | 12B0421 | Прокладка | В корзину | |
72 | 10B0070 | Пружина | В корзину | |
73 | 75A0128 | Проволока стальная | В корзину | |
74 | 12B0423 | Кольцо круглого сечения | В корзину | |
75 | 06B0008 | Шайба | В корзину | |
76 | 00B0002 | Болт | В корзину | |
77 | 07B0106 | Обжимка | В корзину |
