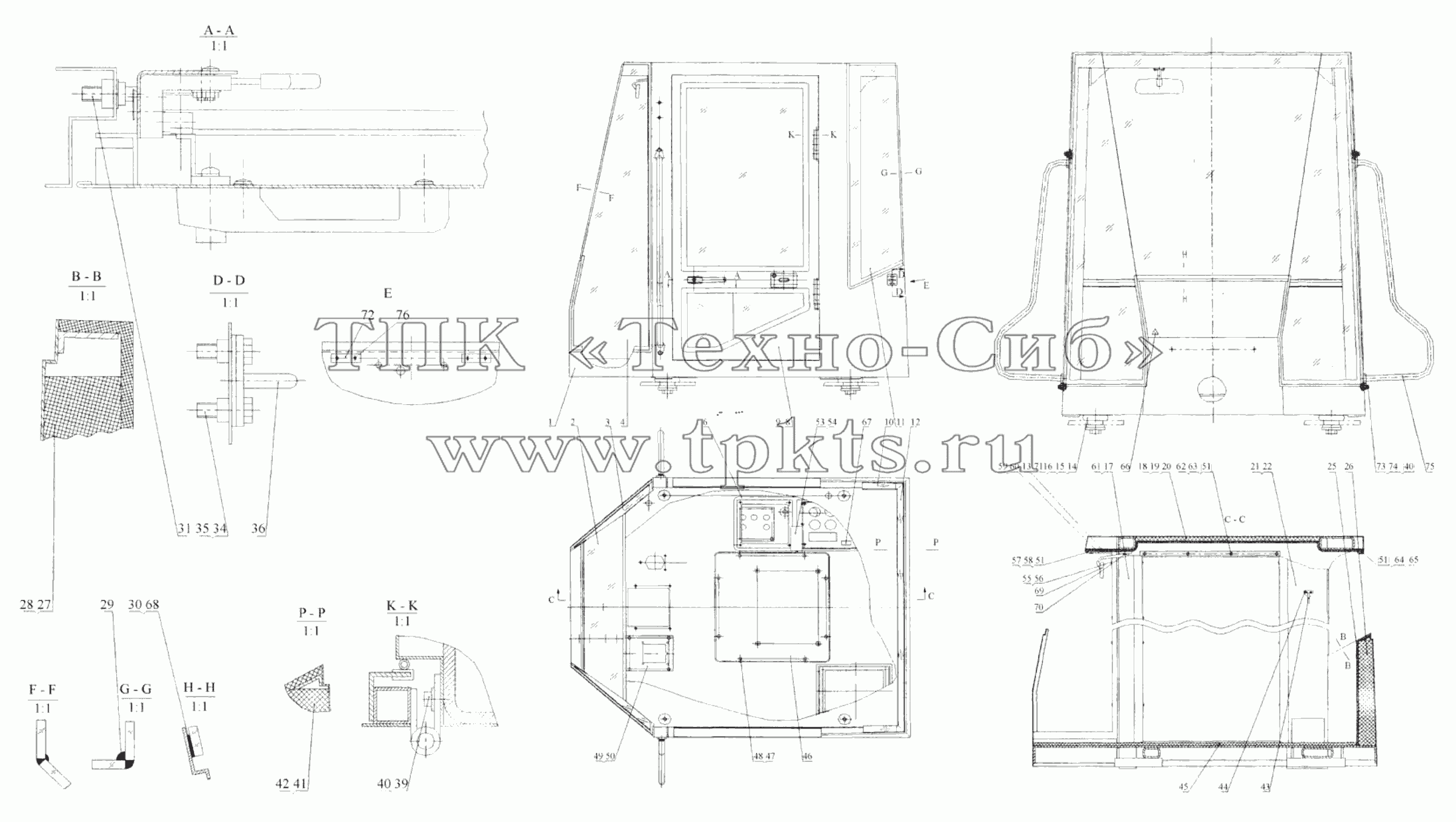

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 23D0093 | Кабина в сборе | В корзину | |
2 | 87A0024 | Стекло | В корзину | |
3 | 87A0026 | Стекло | В корзину | |
4 | 87A0025 | Стекло | В корзину | |
6 | 47C0108 | Блок управлния | В корзину | |
8 | 47C0063 | Дверь | В корзину | |
9 | 47C0064 | Дверь | В корзину | |
10 | 87A0027 | Стекло | В корзину | |
11 | 87A0023 | Стекло | В корзину | |
12 | 87A0022 | Стекло | В корзину | |
13 | 85A0117 | Отделка | В корзину | |
14 | 35C0156 | Подушка резиновая | В корзину | |
15 | 56A0209 | Шайба | В корзину | |
16 | 01B0150 | Болт | В корзину | |
17 | 85A0112 | Отделка | В корзину | |
18 | 88A0119 | Материал изоляционный | В корзину | |
19 | 85A0093 | Материал изоляционный | В корзину | |
20 | 85A0094 | Материал изоляционный | В корзину | |
21 | 85A0113 | Отделка | В корзину | |
22 | 85A0114 | Отделка | В корзину | |
25 | 34C0146 | Отделка | В корзину | |
26 | 88A0114 | Материал изоляционный | В корзину | |
27 | 88A0118 | Материал изоляционный | В корзину | |
28 | 88A0117 | Материал изоляционный | В корзину | |
29 | 85A0044 | Клей | В корзину | |
30 | 42B0005 | Герметик | В корзину | |
31 | 88A0128 | Штифт стопорный | В корзину | |
34 | 00B0007 | Болт | В корзину | |
35 | 06B0005 | WASHER | В корзину | |
36 | 88A0164 | Штифт стопорный | В корзину | |
39 | 00B0012 | BOLT | В корзину | |
40 | 06B0001 | WASHER | В корзину | |
41 | 88A0116 | Материал изоляционный | В корзину | |
42 | 88A0115 | Материал изоляционный | В корзину | |
43 | 85A0046 | Крючок для одежды | В корзину | |
44 | 04B0005 | SCREW | В корзину | |
45 | 82A0131 | Резина | В корзину | |
46 | 36В0079 | Крышка задняя | В корзину | |
47 | 06B0003 | Шайба | В корзину | |
48 | 00B0010 | BOLT | В корзину | |
50 | 11A0505 | Пластина | В корзину | |
51 | 04B0259 | Винт | В корзину | |
52 | 42B0004 | Клей | В корзину | |
53 | 47C0109 | Опора | В корзину | |
54 | 47C0107 | Опора | В корзину | |
55 | 85A0118 | Гвоздь | В корзину | |
56 | 85A0119 | Гвоздь | В корзину | |
57 | 88A0216 | Уплотнение | В корзину | |
58 | 81A0068 | Уплотнение | В корзину | |
59 | 88A0217 | Уплотнение | В корзину | |
60 | 88A0218 | Уплотнение | В корзину | |
61 | 85A0111 | Отделка | В корзину | |
62 | 88A0219 | Уплотнение | В корзину | |
63 | 81A0069 | Уплотнение | В корзину | |
64 | 88A0220 | Уплотнение | В корзину | |
65 | 81A0070 | Уплотнение | В корзину | |
68 | 82A0168 | Резина | В корзину | |
69 | 47C0117 | Зеркало | В корзину | |
70 | 04B0099 | Винт | В корзину | |
71 | 35C0157 | Подушка резиновая | В корзину | |
72 | 17B0046 | Резина | В корзину | |
73 | 00B0019 | Болт | В корзину | |
74 | 06B0002 | Шайба | В корзину | |
75 | 41D0085 | Поручень | В корзину | |
76 | 04B0075 | Винт | В корзину |
