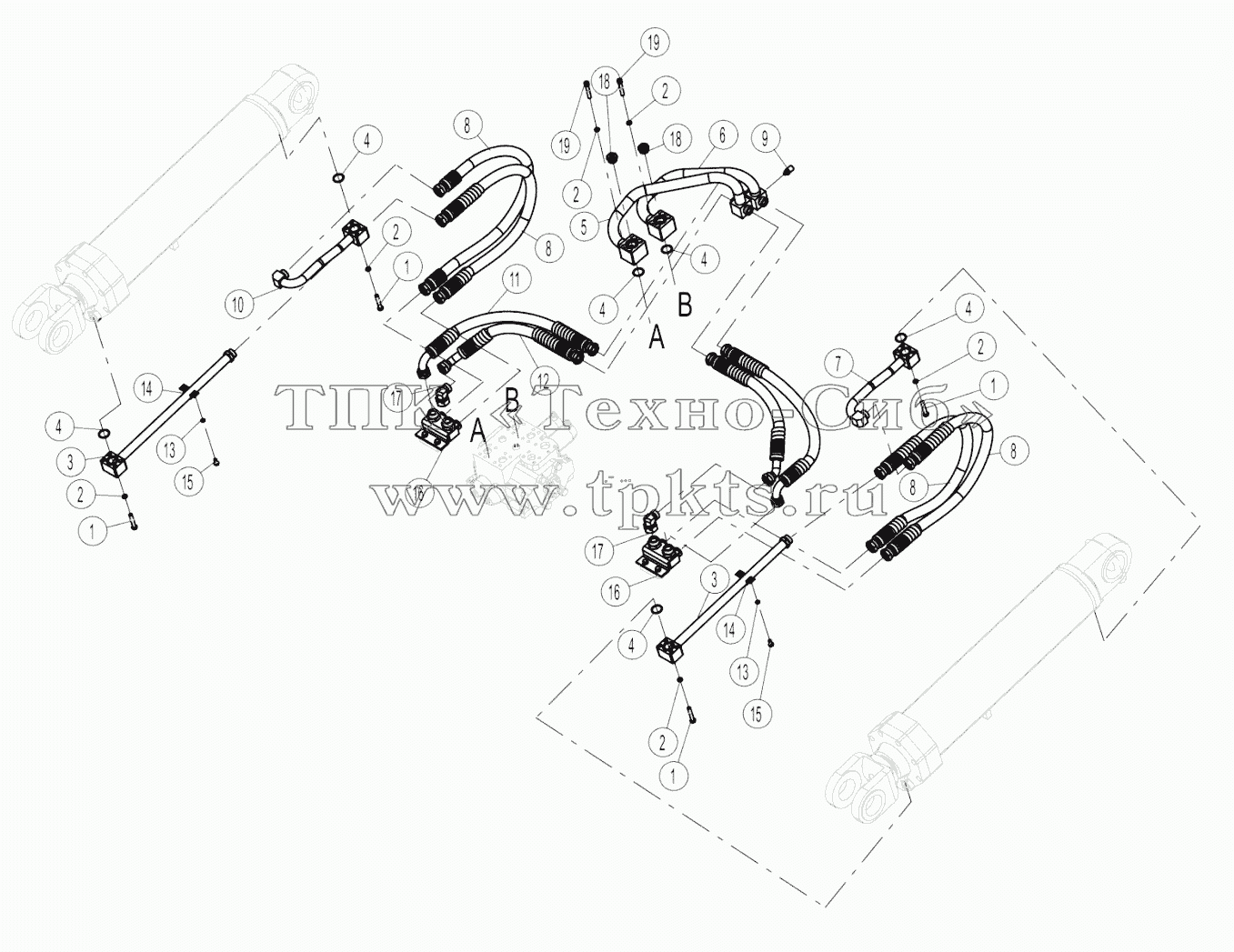

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 00B0033 | Болт | В корзину | |
2 | 06B0008 | Шайба | В корзину | |
3 | 10D1353 | Pipe as | В корзину | |
4 | 12B0287 | Кольцо круглого сечения | В корзину | |
5 | 10D4109 | Tube as | В корзину | |
6 | 10D5166 | Tube as | В корзину | |
7 | 10D2016 | Pipe as | В корзину | |
8 | 07C0533 | Hose as | В корзину | |
9 | 44C0022 | Штуцер | В корзину | |
10 | 10D2015 | Pipe as | В корзину | |
11 | 07C1436 | Hose as | В корзину | |
12 | 07C2087 | Hose as | В корзину | |
13 | 06B0002 | Шайба | В корзину | |
14 | 27A0046 | Хомут | В корзину | |
15 | 00B0005 | BOLT | В корзину | |
16 | 09C0219 | Connector mounting | В корзину | |
17 | 31C0088 | ELBOW | В корзину | |
18 | 16C0017 | Plug as | В корзину | |
18.1 | 12B0842 | O-ring | В корзину | |
19 | 04B0247 | SCREW | В корзину |
