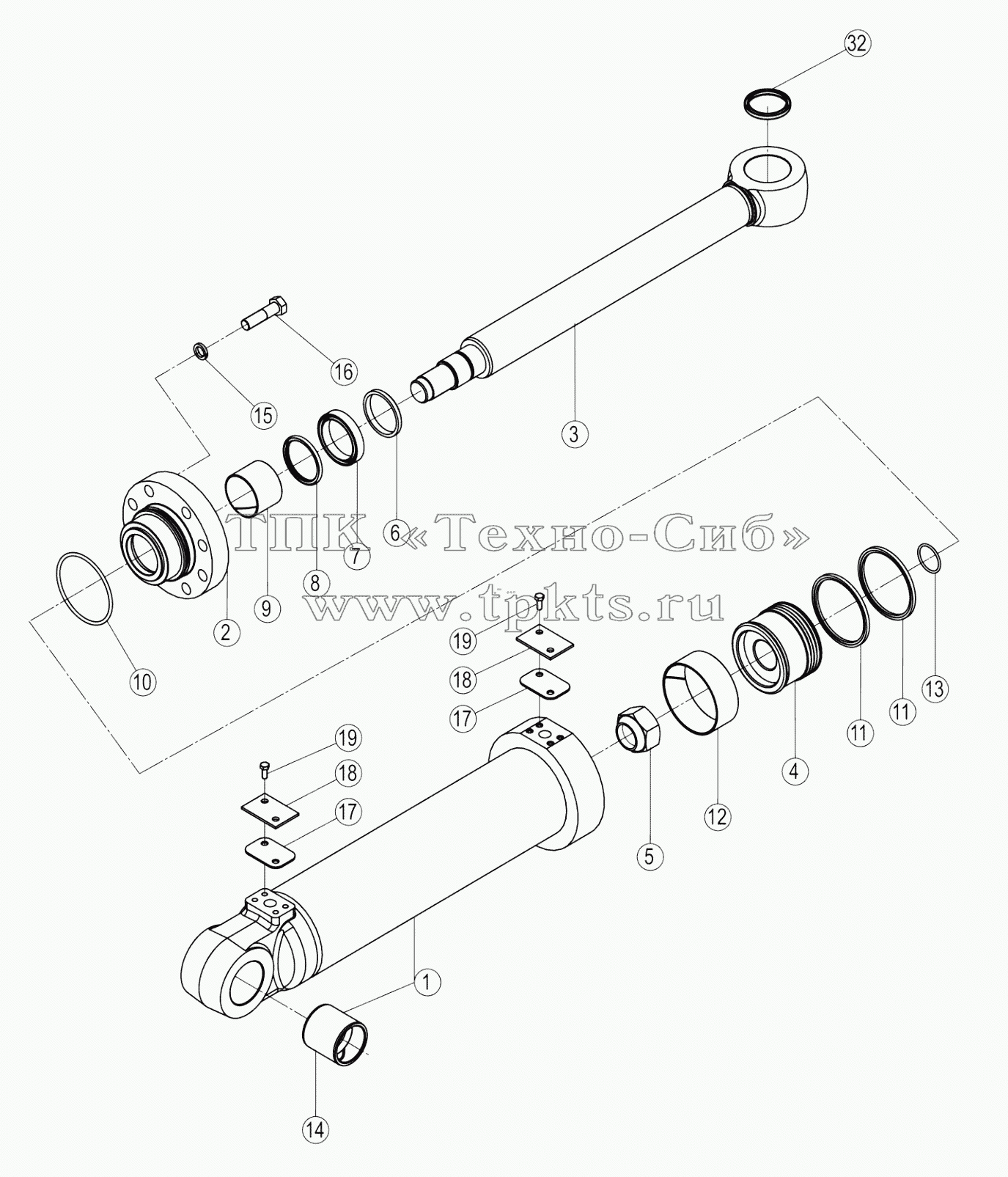

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 13D0178X1 | Cylinder body | В корзину | |
2 | 53A0320 | Cylinder head | В корзину | |
3 | 61A0388 | Piston rod | В корзину | |
4 | 50A0047 | Piston | В корзину | |
5 | 03B0383 | Locknut | В корзину | |
6 | 34C0113 | Dust ring | В корзину | |
7 | 13B0126 | Lip type seal | В корзину | |
8 | 34C0030 | Seal | В корзину | |
9 | 80A0110 | Support ring | В корзину | |
10 | 12B0107 | O-RING | В корзину | |
11 | 34C0032 | Seal ring | В корзину | |
12 | 80A0111 | Support ring | В корзину | |
13 | 12B0048 | Кольцо круглого сечения | В корзину | |
14 | 55A0404 | Bushing | В корзину | |
15 | 06B0014 | Шайба | В корзину | |
16 | 01B0233 | BOLT | В корзину | |
17 | SHIM | Shim | В корзину | |
18 | 11A0003 | Крышка | В корзину | |
19 | 00B0075 | BOLT | В корзину |
