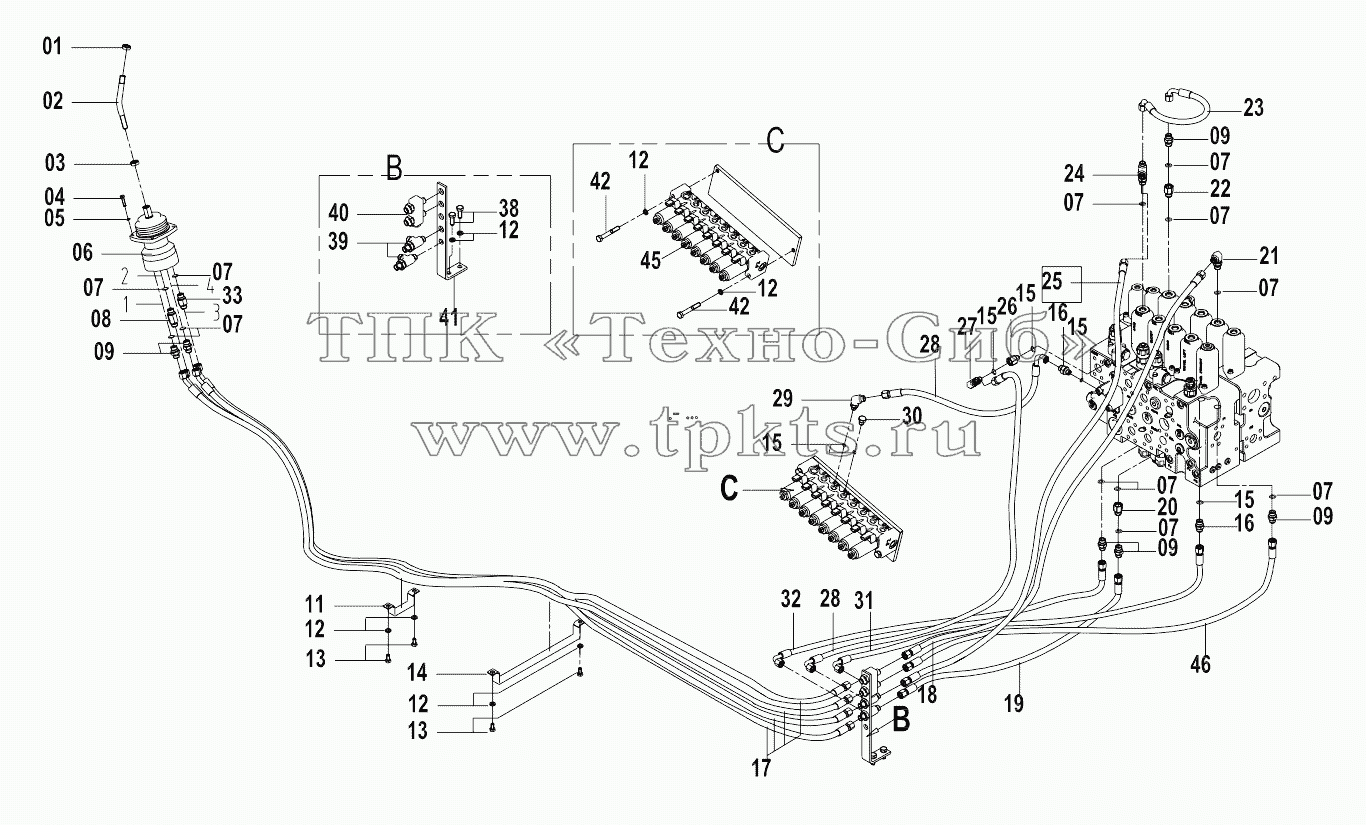

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 03B0346 | NUT | В корзину | |
2 | 63A0258 | CONTROL LEVER | В корзину | |
3 | 03B0059 | Гайка | В корзину | |
4 | 00B0023 | BOLT | В корзину | |
5 | 06B0003 | Шайба | В корзину | |
6 | 12C3519 | Hand pilot valve | В корзину | |
7 | 12B0429 | Кольцо круглого сечения | В корзину | |
8 | 00A3506 | Connector | В корзину | |
9 | 00A3498 | Connector | В корзину | |
10 | 05C5732 | Hose as | В корзину | |
11 | 09C0851 | Clamp | В корзину | |
12 | 06B0002 | Шайба | В корзину | |
13 | 00B0056 | Болт | В корзину | |
14 | 09C0876 | Clamp | В корзину | |
15 | 12B0428 | Кольцо круглого сечения | В корзину | |
16 | 00A3491 | Connector | В корзину | |
17 | 05C3273 | Hose as | В корзину | |
17 | 05C3116 | Hose as | В корзину | |
18 | 05C3184 | Hose as | В корзину | |
18 | 05C3222 | Hose as | В корзину | |
19 | 05C3335 | Hose as | В корзину | |
19 | 05C3344 | Hose as | В корзину | |
20 | 12C1900 | Throttle valve | В корзину | |
21 | 31C0559 | Connector | В корзину | |
22 | 00A4219 | Connector | В корзину | |
23 | 05C3124 | Hose as | В корзину | |
24 | 32C0414 | Tee | В корзину | |
25 | 05C3344 | Hose as | В корзину | |
25 | 05C3335 | Hose as | В корзину | |
26 | 00A0761 | CONNECTOR | В корзину | |
27 | 31C0558 | Connector | В корзину | |
28 | 05C3342 | Hose as | В корзину | |
29 | 31C0560 | Elbow | В корзину | |
30 | 05A0075 | Пробка | В корзину | |
31 | 05C3143 | Hose as | В корзину | |
32 | 05C3337 | Hose as | В корзину | |
33 | 00A3507 | Connector | В корзину | |
34 | 00B0075 | BOLT | В корзину | |
35 | 06B0006 | Шайба | В корзину | |
36 | 02D7748 | Bracket | В корзину | |
37 | 30C0607 | Connector | В корзину | |
38 | 00B0012 | BOLT | В корзину | |
39 | 32C0468 | Spacer connector | В корзину | |
40 | 12C1999 | Shuttle valve | В корзину | |
41 | 22A3554 | Plate | В корзину | |
42 | 01B0028 | Болт | В корзину | |
45 | 12C3032 | Solenoid valve as | В корзину | |
46 | 05C3203 | Hose as | В корзину | |
46 | 05C3114 | Hose as | В корзину |
