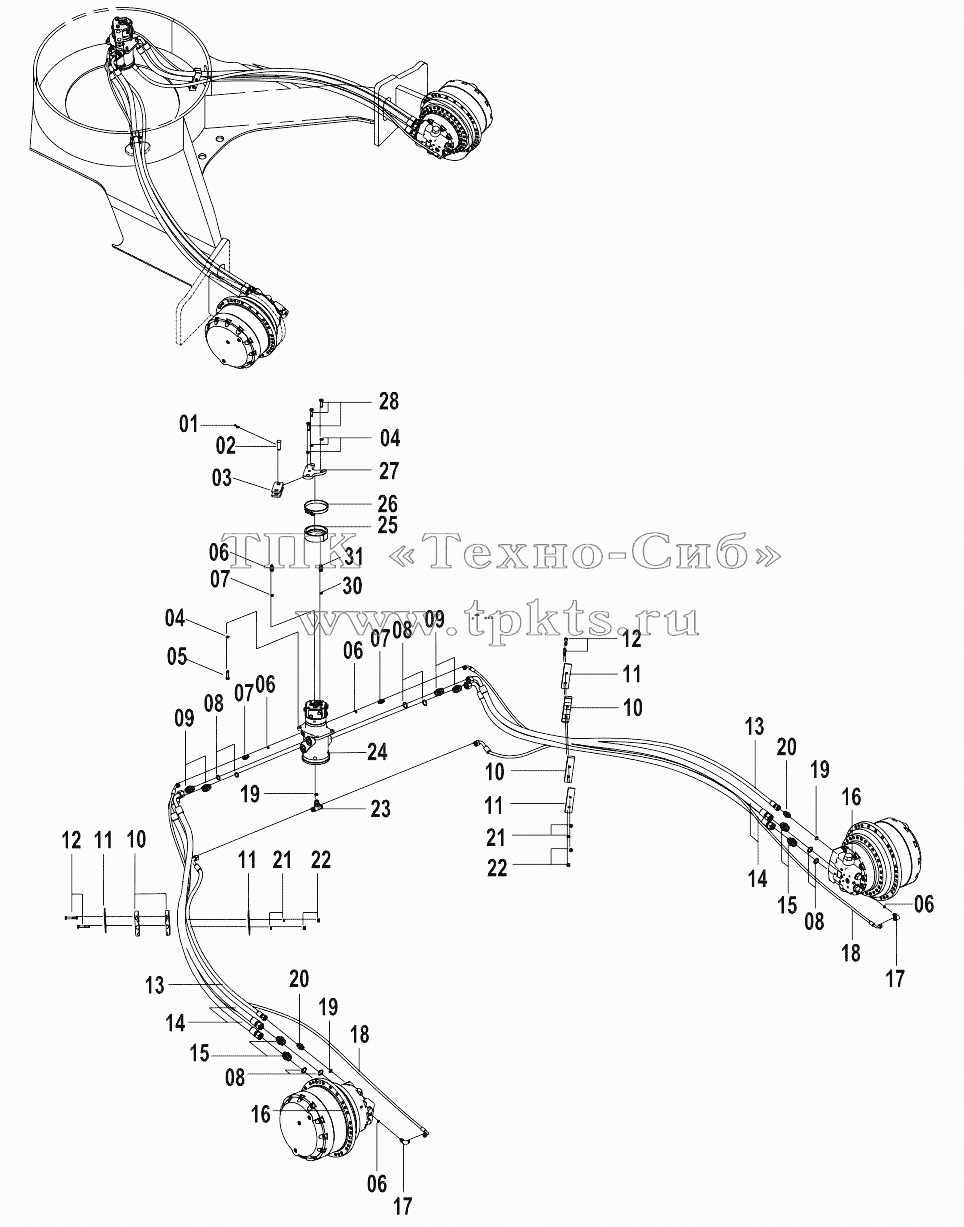

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 08B0132 | Pin | В корзину | |
2 | 08B0134 | Pin | В корзину | |
3 | 64A0729 | Link | В корзину | |
4 | 06B0668 | WASHER | В корзину | |
5 | 00B0017 | BOLT | В корзину | |
5 | 00B0427 | BOLT | В корзину | |
6 | 12B0428 | Кольцо круглого сечения | В корзину | |
7 | 00A3491 | Connector | В корзину | |
8 | 12B0432 | Кольцо круглого сечения | В корзину | |
9 | 00A3489 | CONNECTOR | В корзину | |
10 | 84A1559 | Clamp | В корзину | |
11 | 10A5489 | Plate | В корзину | |
12 | 01B0083 | Болт | В корзину | |
13 | 06C6510 | Hose as | В корзину | |
14 | 06C6536 | Hose as | В корзину | |
15 | 00A3499 | Connector | В корзину | |
16 | 11C0887 | Travel motor&reduc tion gear | В корзину | |
17 | 31C0558 | Connector | В корзину | |
18 | 05C3361 | Hose as | В корзину | |
19 | 12B0430 | Кольцо круглого сечения | В корзину | |
20 | 00A3497 | CONNECTOR | В корзину | |
21 | 06B0002 | Шайба | В корзину | |
22 | 03B0053 | NUT | В корзину | |
23 | 32C0410 | Tee | В корзину | |
24 | 12C0240 | Swivel joint | В корзину | |
25 | 82A1266 | Seal | В корзину | |
26 | 09C0473 | T-CLAMP | В корзину | |
27 | 15A4136 | Stop plate | В корзину | |
27 | 15A7681 | Stop plate | В корзину | |
28 | 00B0428 | BOLT | В корзину | |
29 | 12B0431 | Кольцо круглого сечения | В корзину | |
30 | 12B0429 | Кольцо круглого сечения | В корзину | |
31 | 00A3500 | Connector | В корзину |
