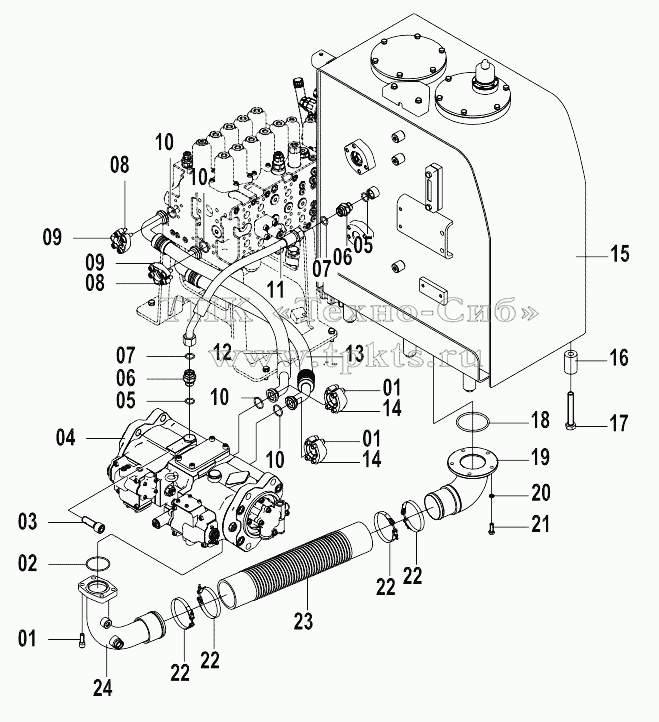

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 04B0424 | SCREW | В корзину | |
2 | 12B0448 | Кольцо круглого сечения | В корзину | |
3 | 04B0442 | SCREW | В корзину | |
4 | 11C0885 | Pump | В корзину | |
5 | 12B0431 | Кольцо круглого сечения | В корзину | |
6 | 00A3493 | Connector | В корзину | |
7 | 12B1413 | O-ring | В корзину | |
8 | 04B0413 | SCREW | В корзину | |
9 | 04A0250 | Хомут | В корзину | |
10 | 12B0445 | Кольцо круглого сечения | В корзину | |
11 | 06C9183 | Hose as | В корзину | |
11 | 66C0003 | Hose as | В корзину | |
12 | 07C3851 | Hose as | В корзину | |
13 | 07C3850 | Hose as | В корзину | |
14 | 04A0268 | SPLIT FLANGE | В корзину | |
15 | 21C0605 | Hydraulic oil tank | В корзину | |
16 | 34A0316 | Втулка | В корзину | |
17 | 01B0484 | BOLT | В корзину | |
18 | 12B0483 | O-ring | В корзину | |
19 | 10D5022 | Pipe | В корзину | |
20 | 06B0002 | Шайба | В корзину | |
21 | 00B0019 | Болт | В корзину | |
22 | 09C0152 | T-CLAMP | В корзину | |
23 | 30A0067 | Шланг | В корзину | |
24 | 10D8736 | Tube as | В корзину |
