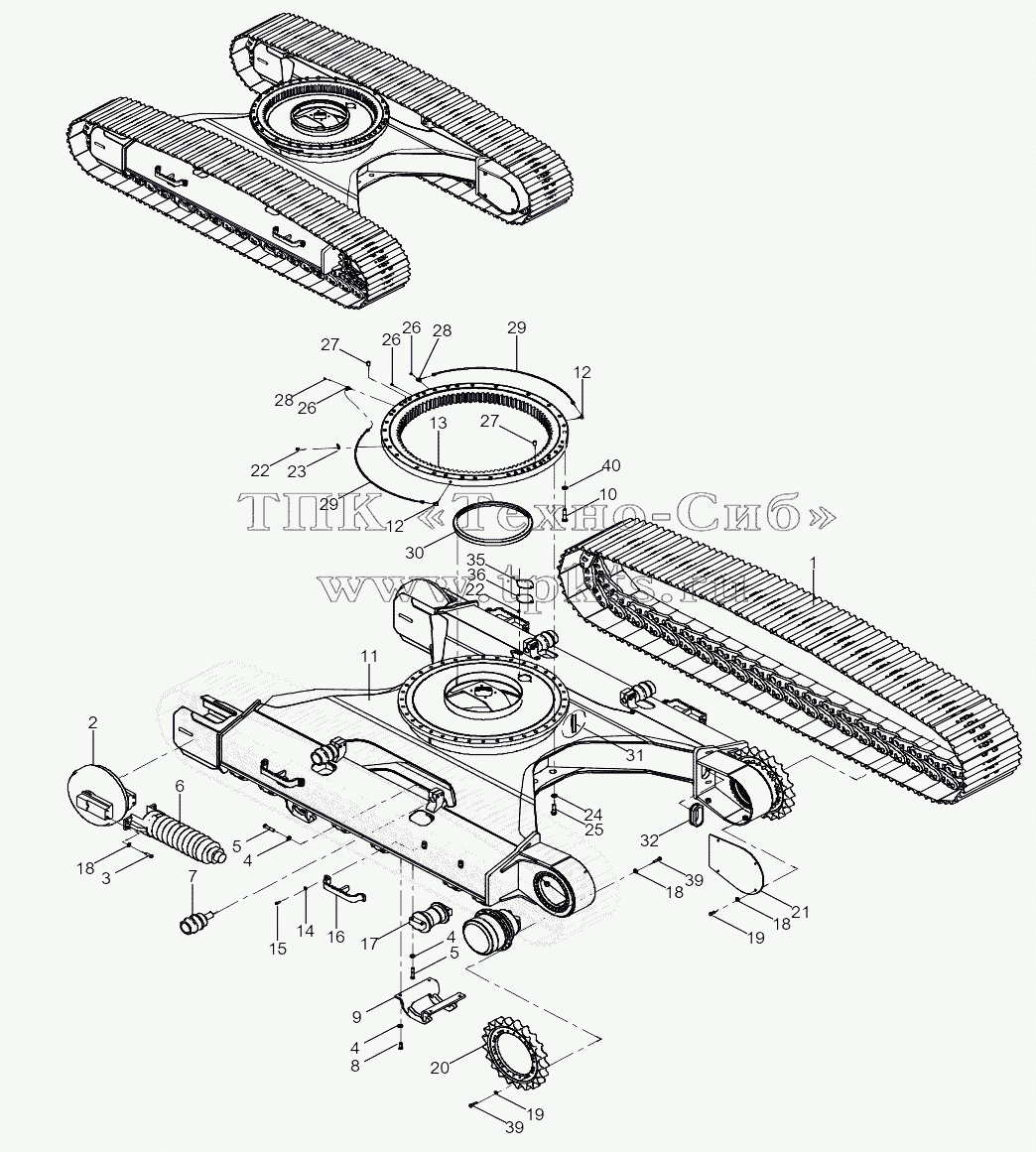

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 25C0721 | Track as | В корзину | |
2 | 51C0270 | Idler as | В корзину | |
3 | 00B0436 | BOLT | В корзину | |
4 | 06B0223 | Шайба | В корзину | |
5 | 01B1131 | Bolt | В корзину | |
6 | 44C0640 | Tensioner | В корзину | |
7 | 51C0427 | Carrier roller | В корзину | |
8 | 00B0886 | Bolt | В корзину | |
9 | 48D0208 | Guard | В корзину | |
10 | 01B0504 | BOLT | В корзину | |
11 | 30D1576 | Track frame | В корзину | |
12 | 02A1163 | Connector | В корзину | |
13 | 26B0136 | Swing bearing | В корзину | |
14 | 06B0007 | WASHER | В корзину | |
15 | 00B0035 | Болт | В корзину | |
16 | 02D1765 | Pedal as | В корзину | |
17 | 14C0151 | Track roller | В корзину | |
18 | 06B0221 | Шайба | В корзину | |
19 | 00B0433 | BOLT | В корзину | |
20 | 46A0140 | Sprocket | В корзину | |
21 | 91A0808 | Cover | В корзину | |
22 | 00B0056 | Болт | В корзину | |
23 | 20A1860 | Зажим | В корзину | |
24 | 06B0220 | Шайба | В корзину | |
25 | 01B0510 | BOLT | В корзину | |
26 | 10B0014 | Ниппель | В корзину | |
27 | 08V0135 | PIN | В корзину | |
29 | 00C2215 | Oil pipe as | В корзину | |
30 | 84A2060 | Seal ring | В корзину | |
31 | 84A1505 | Guard | В корзину | |
32 | 84A0216 | Крышка защитная резиновая | В корзину | |
35 | 12A0520 | Крышка | В корзину | |
36 | 82A0196 | Шайба | В корзину | |
37 | 06B0433 | Washer | В корзину | |
39 | 01B0489 | BOLT | В корзину | |
40 | 06B0660 | Washer | В корзину |
