Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › LiuGong › CLG-925 › Навесное оборудование в сборе

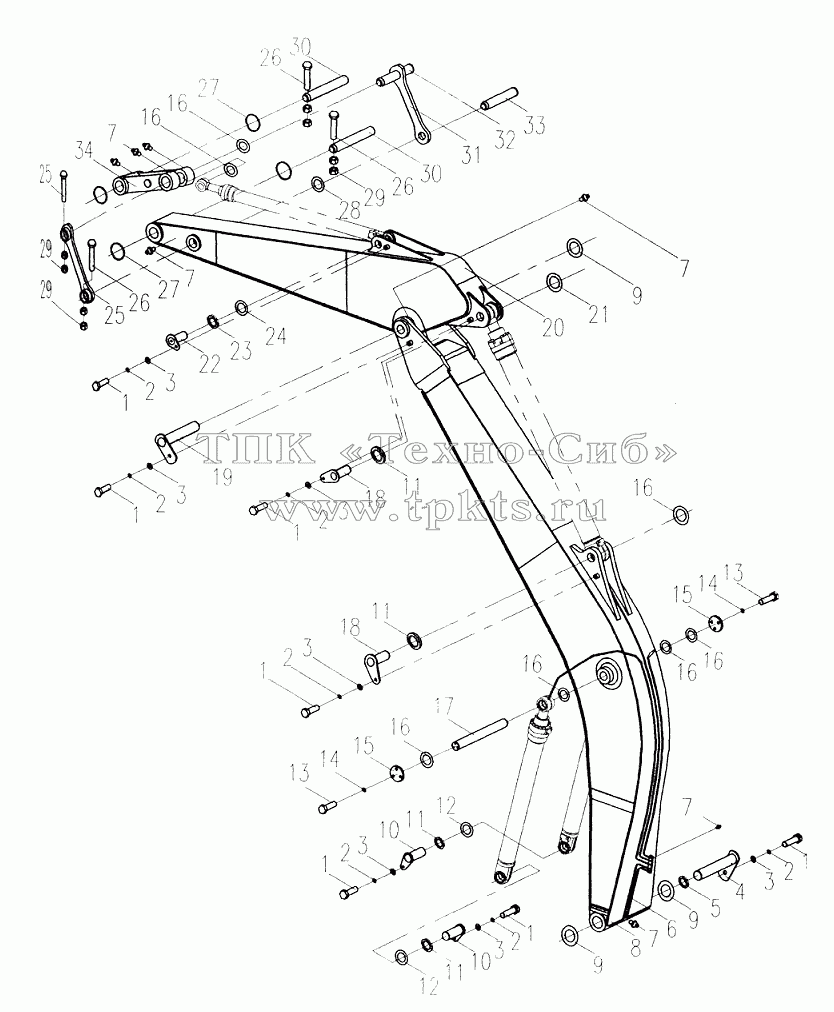

Каталоги запасных частей к спецтехнике LiuGong CLG-925 Навесное оборудование в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
1
2
2
2
2
2
2
2
3
3
3
3
3
3
3
4
5
6
7
7
7
7
7
8
9
9
9
10
10
11
11
11
11
12
12
13
13
14
14
15
15
16
16
16
16
16
16
16
17
18
18
19
20
21
22
23
24
25
25
26
26
26
27
27
28
29
29
29
30
30
31
32
33
34
Позиция на иллюстрации Заводской номер детали Название детали
1 00B0231 Болт В корзину
2 06B0016 WASHER В корзину
3 12A0487 Пластина В корзину
4 11D0185 Палец В корзину
5 15A0696 Пластина В корзину
6 00C0231 Трубопровод смазочный В корзину
7 10B0014 Ниппель В корзину
8 43C0092 Стрела В корзину
9 28C0021 Шайба регулировочная В корзину
10 11D0181 Палец В корзину
11 15A0698 Пластина В корзину
12 28C0022 Шайба регулировочная В корзину
13 00B0239 Болт В корзину
14 06B0007 WASHER В корзину
15 14A1461 Пластина нажимная В корзину
16 28C0046 Шайба регулировочная В корзину
17 60A0387 Палец В корзину
18 11D0182 Палец В корзину
19 11D0184 Палец В корзину
20 24C0089 Рукоять ковша В корзину
21 28C0023 Шайба регулировочная В корзину
22 11D0187 Палец В корзину
23 15A0695 Пластина В корзину
24 28C0024 Шайба регулировочная В корзину
25 21D0092 Шатун В корзину
26 01B0124 Болт В корзину
27 12B0513 Кольцо круглого сечения В корзину
28 28C0042 Шайба регулировочная В корзину
29 03B0294 Гайка В корзину
30 60A0384 Палец В корзину
31 64A0126 Шатун В корзину
32 60A0388 Палец В корзину
33 60A0389 Палец В корзину
34 24C0091 Рычаг В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
