Каталоги запасных частей к спецтехнике LiuGong CLG-925 Обратный трубопровод

1

1

1

1

1

1

2

2

3

3

3

3

3

3

3

4

4

4

4

5

6

6

7

8

9

10

10

11

11

12

13

14

15

16

17

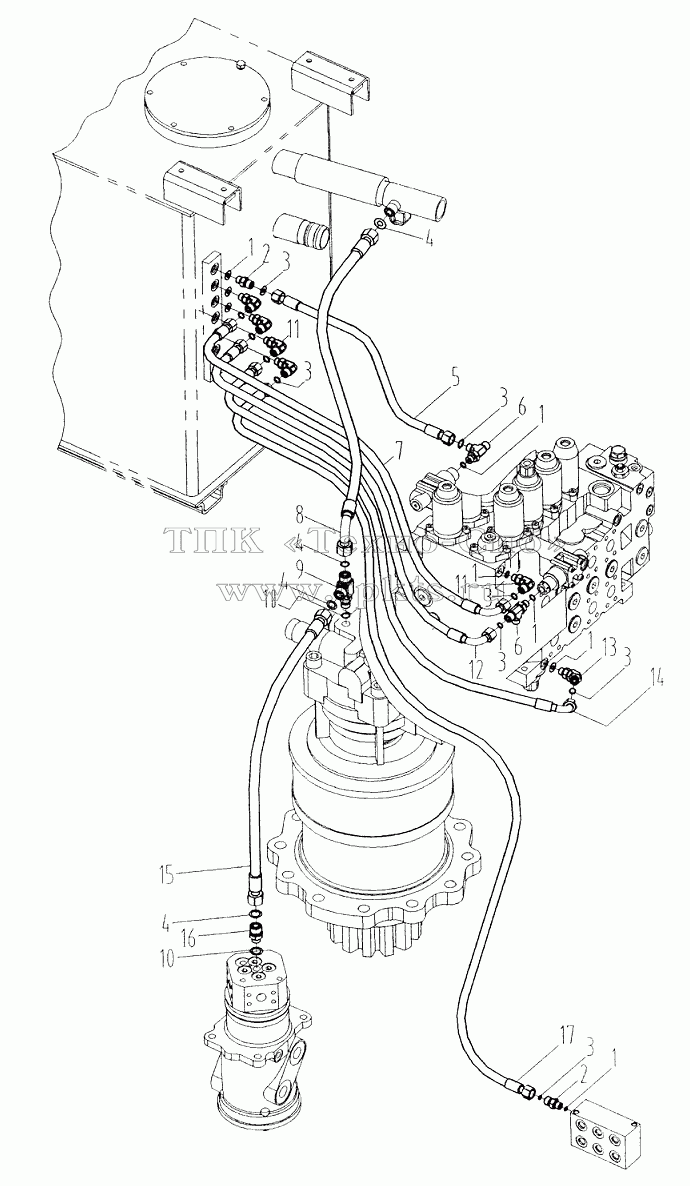

Позиция на иллюстрации	Заводской номер детали		Название детали
1	12B0428		Кольцо круглого сечения	В корзину
2	00A0727		Штуцер	В корзину
3	12B0434		Кольцо круглого сечения	В корзину
4	12B0436		Кольцо круглого сечения	В корзину
5	05C0005		Рукав	В корзину
6	32C0063		Штуцер	В корзину
7	05C0270		Рукав	В корзину
8	06C0636		Рукав	В корзину
9	32C0067		Штуцер	В корзину
10	12B0429		Кольцо круглого сечения	В корзину
11	31C0071		Штуцер	В корзину
12	05C0004		Рукав	В корзину
13	31C0070		Штуцер	В корзину
14	06C0624		Рукав	В корзину
15	06C0619		Рукав	В корзину
16	00A0728		Штуцер	В корзину
17	05C0064		Рукав	В корзину
