Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › LiuGong › CLG 925D › 00E0552(K) COOLER SYSTEM PIPE

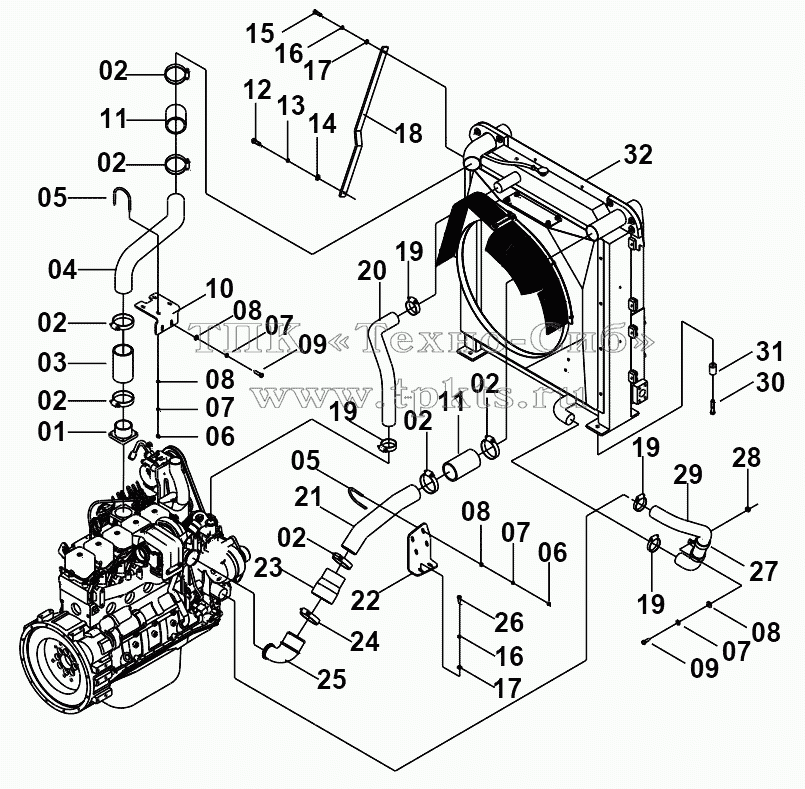

Каталоги запасных частей к спецтехнике LiuGong CLG 925D 00E0552(K) COOLER SYSTEM PIPE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
2
2
3
4
5
5
6
6
7
7
7
7
8
8
8
8
9
9
10
11
11
12
13
14
15
16
16
17
17
18
19
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали
1 72А0759 Hose В корзину
2 09С0772 T-clamp В корзину
3 30А0461 Hose В корзину
4 38А1963 Pipe В корзину
5 26А0515 Retaining ring В корзину
6 03В0021 Гайка В корзину
7 06В0006 Шайба В корзину
8 06В0005 Шайба В корзину
9 00В0085 Болт В корзину
10 22А2902 Bracket В корзину
11 30А0460 Hose В корзину
12 00В0035 Болт В корзину
13 06В0008 Шайба В корзину
14 06В0007 Шайба В корзину
15 00В0002 Болт В корзину
16 06В0002 Шайба стопорная В корзину
17 06В0001 Шайба В корзину
18 23А7488 Drawbar В корзину
19 09С0029 Clamp В корзину
20 32А0684 Water hose В корзину
21 38А1964 Pipe В корзину
22 22А3756 Bracket В корзину
23 32А0461 Hose В корзину
24 09С0774 T-clamp В корзину
25 40С1043 Joint В корзину
26 00В0005 Болт В корзину
27 20А7534 Clamp В корзину
28 56А1280 Gasket В корзину
29 32А0655 Water hose В корзину
30 00В0033 Болт В корзину
31 34А0317 Bushing В корзину
32 20С0700 Radiator gp В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
