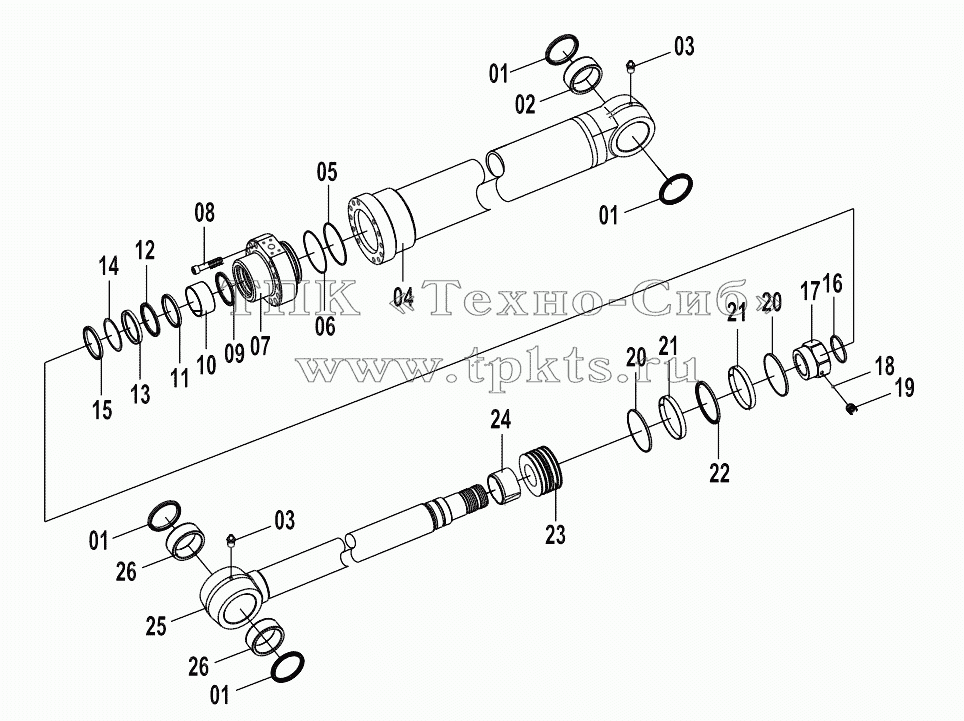

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
88A0908 | 88A0908 | Seal kit | В корзину | |
1 | 13B0428 | DUST RING | В корзину | |
2 | 55A3442 | Bushing | В корзину | |
3 | 10B0014 | Ниппель | В корзину | |
4 | 13D0584 | Cylinder body | В корзину | |
5 | 12B0728 | O-ring | В корзину | |
6 | 07B0436 | Backup ring | В корзину | |
7 | 53A1133 | Cover | В корзину | |
8 | 04B0717 | Hex screw | В корзину | |
9 | 07B0167 | Snap ring | В корзину | |
10 | 55A3429 | Bushing | В корзину | |
11 | 56A1560 | Buffering ring | В корзину | |
12 | 13B0430 | Seal ring | В корзину | |
13 | 07B0437 | Backup ring | В корзину | |
14 | 13B0429 | Dust ring | В корзину | |
15 | 07B0438 | Backup ring | В корзину | |
16 | 07B0431 | Gasket | В корзину | |
17 | 03В1278 | Nut | В корзину | |
18 | 20B0056 | Steel ball | В корзину | |
19 | 04B0374 | Screw | В корзину | |
20 | 83A0462 | Wiper ring | В корзину | |
21 | 83A0463 | Guide ring | В корзину | |
22 | 13B0814 | Seal ring | В корзину | |
23 | 50A0424 | Piston | В корзину | |
24 | 55A3440 | Cushion collar | В корзину | |
25 | 14D0182 | Piston rod | В корзину | |
26 | 55A3441 | Bushing | В корзину |
