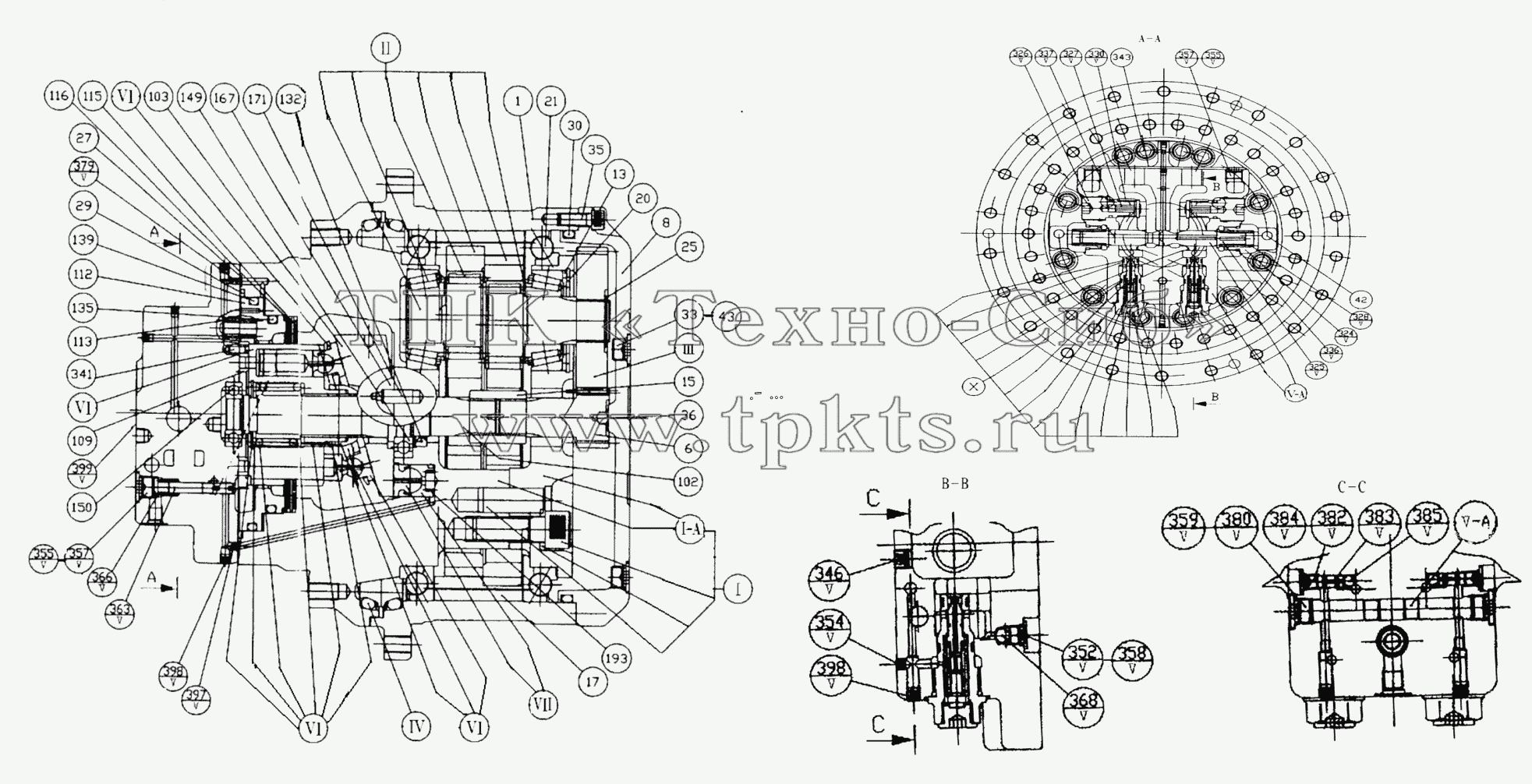

Каталоги запасных частей к спецтехнике LiuGong CLG 925D 11C0264 003 TRAVEL MOTOR AND REDUCTION GEAR

102

103

109

112

113

115

116

132

135

139

149

150

167

171

193

341

343

I-A

III

V-324

V-325

V-326

V-327

V-328

V-330

V-336

V-337

V-346

V-352

V-354

V-358

V-359

V-363

V-366

V-368

V-379

V-380

V-382

V-384

V-385

V-398

V-399

V-A

VII

Позиция на иллюстрации	Заводской номер детали	Название детали
1	70A0241	Hub	В корзину
2	12C1165	Control valve gp	В корзину
3	11C0535	Motor gp	В корзину
4	12C1167	Relief valve	В корзину
6	40A0058	Input gear	В корзину
13	56A0561	Block	В корзину
15	34C0879	Coupling	В корзину
17	60A1126	Pin	В корзину
20	07B0268	Snap ring	В корзину
21	21B0088	Ball bearing	В корзину
25	07B0269	Snap ring	В корзину
27	12B0922	O-ring	В корзину
29	12B0917	O-ring	В корзину
30	12B0999	O-ring	В корзину
33	05A0261	Plug	В корзину
35	02B0193	Hex bolt	В корзину
36	20B0097	Steel ball	В корзину
42	66A0133	Dowel pin	В корзину
43	12B0921	O-ring	В корзину
102	62A0084	Shaft	В корзину
103	52A0363	Swash plate	В корзину
109	52A0364	Valve plate	В корзину
112	50A0224	Piston	В корзину
113	75A0308	Spring	В корзину
115	57A0294	Friction plate	В корзину
116	57A0295	Plate	В корзину
132	80A0358	Oil seal	В корзину
135	12B0535	O-ring	В корзину
139	12B0536	O-ring	В корзину
149	41C0157	Bearing	В корзину
150	21B0089	Ball bearing	В корзину
167	61A0705	Pivot	В корзину
171	66A0135	Dowel pin	В корзину
193	75A0309	Spring	В корзину
341	66A0134	Dowel pin	В корзину
343	02B0194	Hex bolt	В корзину
80A0359	80A0359	Seal kit	В корзину
I	34C0871	Main shaft gp	В корзину
I-A	34C0872	Main shaft gp	В корзину
II	34C0873	Gear group	В корзину
III	34C0874	Spur gear group	В корзину
III-7	53A0666	Cover	В корзину
IV	34C0884	Floating seal kit	В корзину
V	34C0889	Flange gp	В корзину
V-324	05A0412	Plug	В корзину
V-325	56A0562	Block	В корзину
V-326	05A0413	Plug	В корзину
V-327	12C1166	Valve	В корзину
V-328	75A0305	Spring	В корзину
V-330	75A0306	Spring	В корзину
V-336	12B1000	O-ring	В корзину
V-337	12B1001	O-ring	В корзину
V-346	05A0414	Plug	В корзину
V-352	05A0415	Plug	В корзину
V-354	05A0257	Plug	В корзину
V-358	12B1002	O-ring	В корзину
V-359	12B0919	O-ring	В корзину
V-363	65A0218	Spool	В корзину
V-366	75A0307	Spring	В корзину
V-368	20B0098	Steel ball	В корзину
V-379	53C0199	Filter	В корзину
V-380	05A0255	Plug	В корзину
V-382	05A0416	Plug	В корзину
V-384	12B1003	O-ring	В корзину
V-385	20B0099	Steel ball	В корзину
V-398	05A0256	Plug	В корзину
V-399	10A2694	Nameplate	В корзину
V-A	34C0890	Flange gp	В корзину
VI	15C0172	Cylinder body gp	В корзину
VII	15C0173	Piston gp	В корзину
X	12C1171	Valve gp	В корзину

ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
