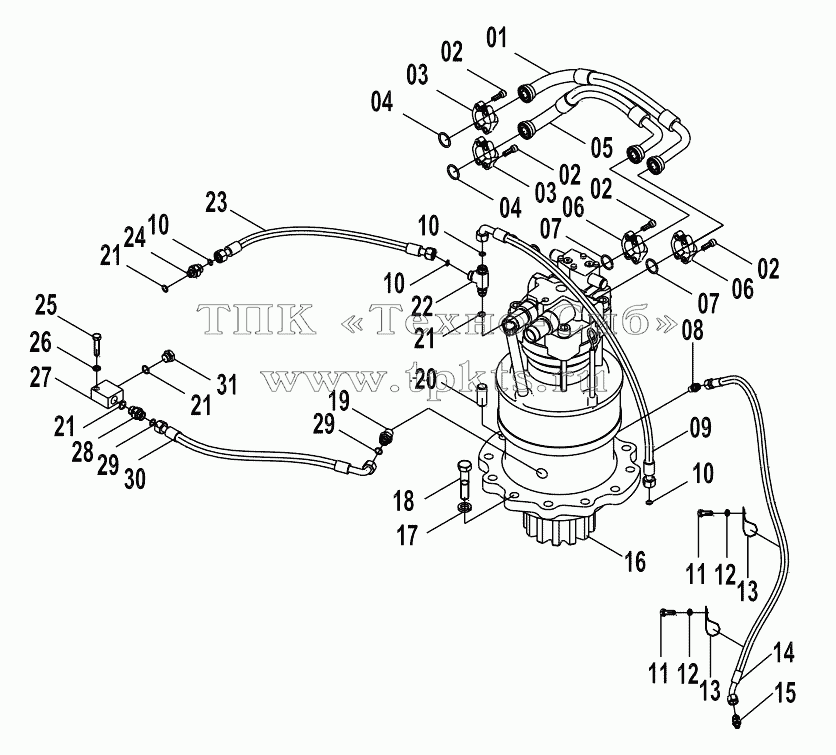

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 06С5200 | Hose as | В корзину | |
2 | 04В0413 | SCREW | В корзину | |
3 | 04А0250 | SPLIT FLANGE | В корзину | |
4 | 12В0445 | O-RING | В корзину | |
5 | 06С5201 | Hose as | В корзину | |
6 | 04А0249 | Split flange | В корзину | |
7 | 12В0444 | O-ring | В корзину | |
8 | 00А0882 | CONNECTOR | В корзину | |
9 | 06С5204 | Hose as | В корзину | |
10 | 12В1409 | O-ring | В корзину | |
11 | 00B0012 | BOLT | В корзину | |
12 | 06B0002 | Шайба | В корзину | |
13 | 20A1853 | Хомут | В корзину | |
14 | 05C2296 | Hose as | В корзину | |
15 | 00A0204 | Штуцер | В корзину | |
16 | 11C0169 | &reduction gear | В корзину | |
17 | 06B0210 | Hard washer | В корзину | |
17 | 06B0021 | Шайба | В корзину | |
18 | 01B0494 | BOLT | В корзину | |
19 | 00A3841 | CONNECTOR | В корзину | |
20 | 66A0005 | Палец | В корзину | |
21 | 12B0430 | Кольцо круглого сечения | В корзину | |
22 | 32C0459 | Tee connector | В корзину | |
23 | 06C5205 | Hose as | В корзину | |
24 | 00A3497 | CONNECTOR | В корзину | |
25 | 00В0128 | Bolt | В корзину | |
26 | 06B0008 | Шайба | В корзину | |
27 | 03A0256 | Block | В корзину | |
28 | 00A3846 | CONNECTOR | В корзину | |
29 | 12B1411 | O-RING | В корзину | |
30 | 06C5207 | Hose as | В корзину | |
31 | 05A0079 | PLUG | В корзину |
