Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › LiuGong › CLG 925D › 23E0250 AIR CONDITIONING SYSTEM (F)

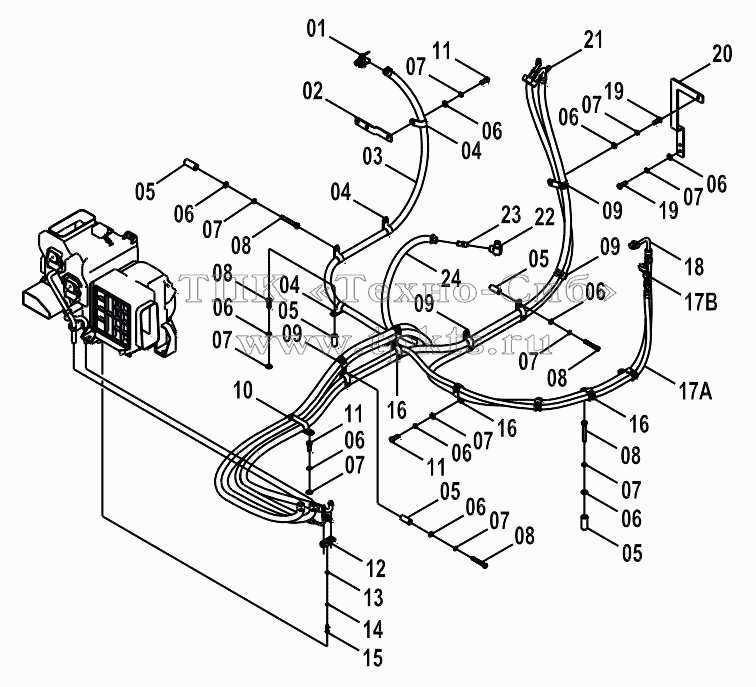

Каталоги запасных частей к спецтехнике LiuGong CLG 925D 23E0250 AIR CONDITIONING SYSTEM (F)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
01
02
03
03
04
04
04
05
05
05
05
05
06
06
06
06
06
06
06
06
06
06
07
07
07
07
07
07
07
07
07
07
08
08
08
08
08
09
09
09
09
10
11
11
11
12
13
14
15
16
16
16
18
19
19
20
21
22
23
24
24
17А
17В
Позиция на иллюстрации Заводской номер детали Название детали
01 46С1172 Water intake valve В корзину
02 00D4042 Plate В корзину
03 46С0955 Hose В корзину
03 46С7141 Water hose В корзину
04 09С0125 Clamp В корзину
05 34А1457 Drum В корзину
06 06В0001 Шайба В корзину
07 06В0002 Шайба стопорная В корзину
08 00B0018 Болт В корзину
09 09С0126 Хомут В корзину
10 09С0722 CLAMP В корзину
11 00В0005 Болт В корзину
12 11А0988 Plate В корзину
13 06В0024 Сальник В корзину
14 06В0003 Шайба В корзину
15 00В0023 Болт В корзину
16 20А1858 Clip В корзину
17 46С3384 Hose gp В корзину
18 46С3346 Hose В корзину
19 00B0012 BOLT В корзину
20 00D4490 Mounting plate В корзину
21 46C3349 Hose gp В корзину
22 01A0129 Штуцер В корзину
23 00A3415 Joint В корзину
24 46C0385 Патрубок водяной В корзину
24 46C7237 Water hose В корзину
17А 46C3348 Hose В корзину
17В 46C3381 TUBE В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
