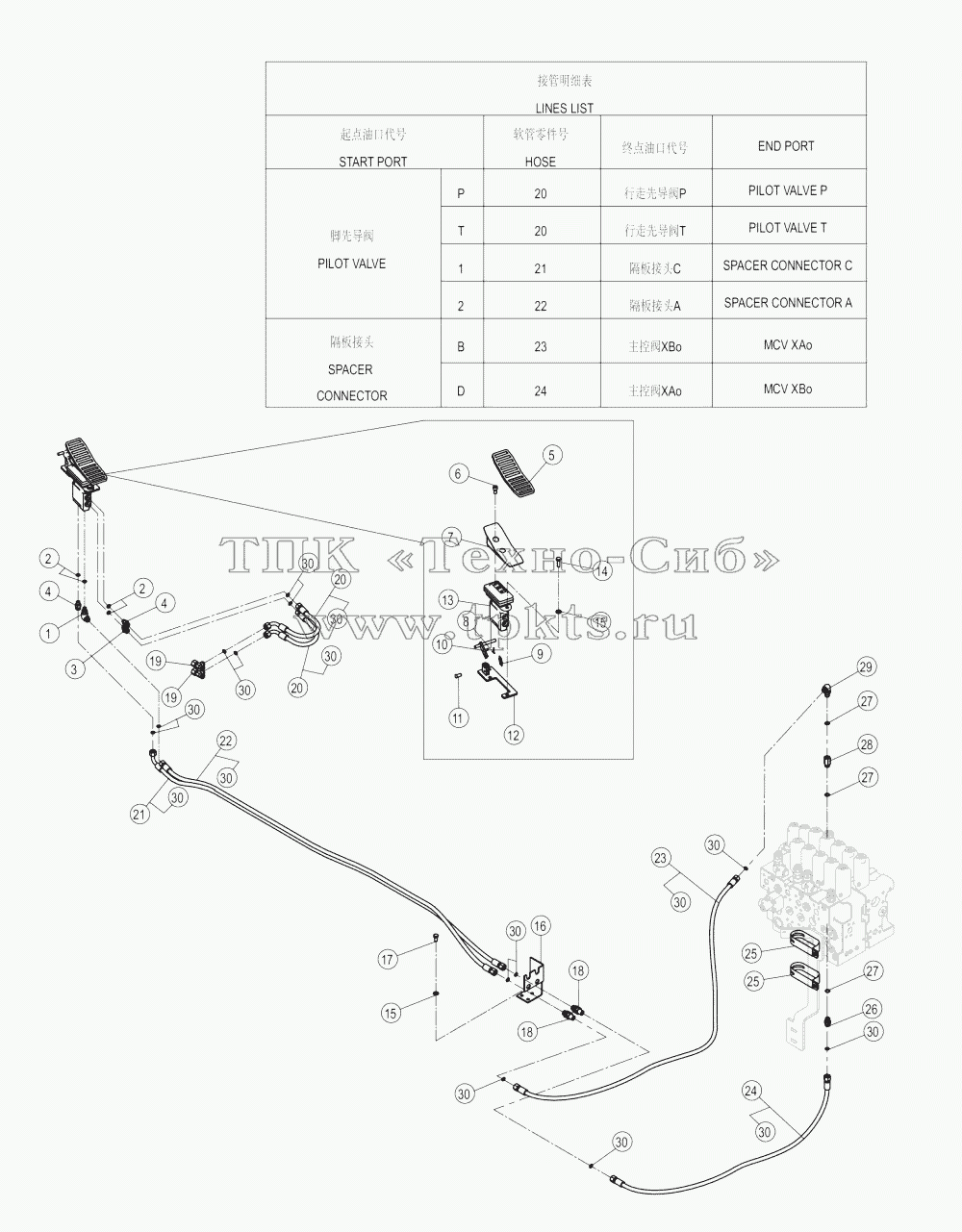

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 31C0853 | CONNECTOR | В корзину | |
2 | 12B0428 | Кольцо круглого сечения | В корзину | |
3 | 30C1364 | FITTING | В корзину | |
4 | 00A4359 | CONNECTOR | В корзину | |
5 | 84A0365 | Оболочка резиновая | В корзину | |
6 | 04B0679 | SCREW | В корзину | |
7 | 00D1032 | Педаль | В корзину | |
8 | 08B0004 | Палец | В корзину | |
9 | 10B0072 | Пружина | В корзину | |
10 | 16D0156 | Стержень | В корзину | |
11 | 08B0116 | Палец | В корзину | |
12 | 00D1031 | Кронштейн | В корзину | |
13 | 12C0256 | Клапан | В корзину | |
14 | 00B0520 | BOLT | В корзину | |
15 | 06B0472 | WASHER | В корзину | |
15 | 06B0152 | WASHER | В корзину | |
16 | 06A9878 | PLATE | В корзину | |
17 | 00B0426 | BOLT | В корзину | |
18 | 30C0630 | CONNECTOR | В корзину | |
19 | 32C0544 | TEE | В корзину | |
20 | 66C2722 | HOSE AS | В корзину | |
21 | 66C0123 | HOSE AS | В корзину | |
22 | 66C2761 | HOSE AS | В корзину | |
23 | 06C6399 | HOSE AS | В корзину | |
24 | 06C6397 | HOSE AS | В корзину | |
25 | 09C2240 | CLAMP | В корзину | |
26 | 00A4006 | CONNECTOR | В корзину | |
27 | 12B0429 | Кольцо круглого сечения | В корзину | |
28 | 00A1168 | CONNECTOR | В корзину | |
29 | 31C0856 | CONNECTOR | В корзину | |
30 | 12B1407 | O-RING | В корзину |
