Каталоги запасных частей к спецтехнике LiuGong CLG-933E 15Y0475-001-00 MAIN HYDRAULIC SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
7
8
8
9
9
10
10
10
10
11
11
12
12
13
14
15
16
16
16
17
18
19
20
21
22
23

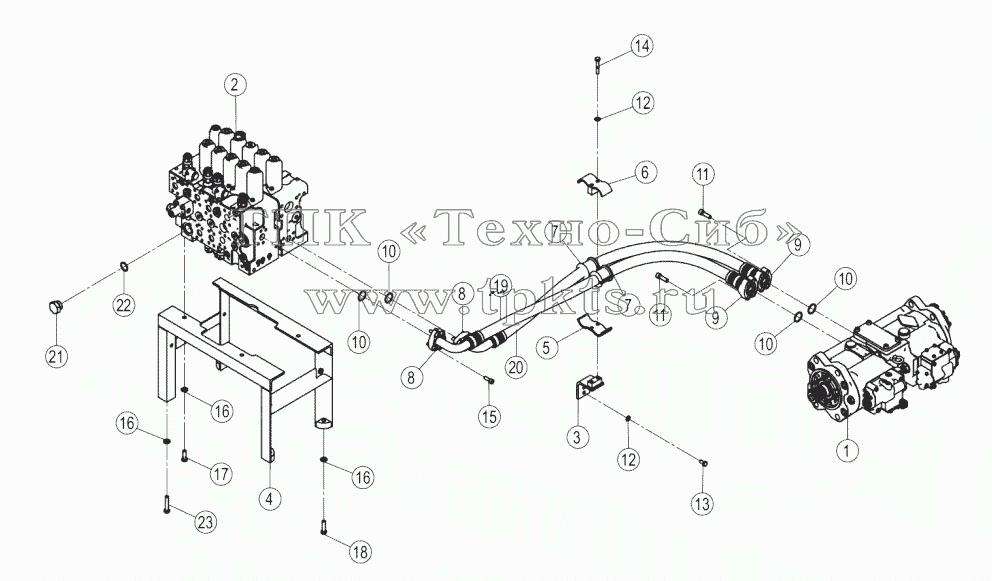

Позиция на иллюстрации Заводской номер детали Название детали
1 11С1204 PUMP В корзину
2 12С4117 MAIN CONTROL VALVE В корзину
2 12С5502 MAIN CONTROL VALVE В корзину
3 01D2171 BRACKET В корзину
4 02D7948 BRACKET В корзину
5 22А8425 CLAMP В корзину
6 17D1001 CLAMP В корзину
7 83А1923 JACKET В корзину
8 04А0250 SPLIT FLANGE В корзину
9 04А0268 SPLIT FLANGE В корзину
10 12В0445 O-RING В корзину
11 04В0703 SCREW В корзину
12 06В0472 WASHER В корзину
13 00В0426 BOLT В корзину
14 01В1192 BOLT В корзину
15 04В0413 SCREW В корзину
16 06В0668 WASHER В корзину
17 00В0428 BOLT В корзину
18 00В0932 BOLT В корзину
19 07С3530 HOSE AS В корзину
20 07С3531 HOSE AS В корзину
21 05А0163 PLUG В корзину
22 O-RING O-RING В корзину
23 00В0901 BOLT В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
