Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › LiuGong › CLG-933E › 15Y0475-001-05 MAIN HYDRAULIC SYSTEM

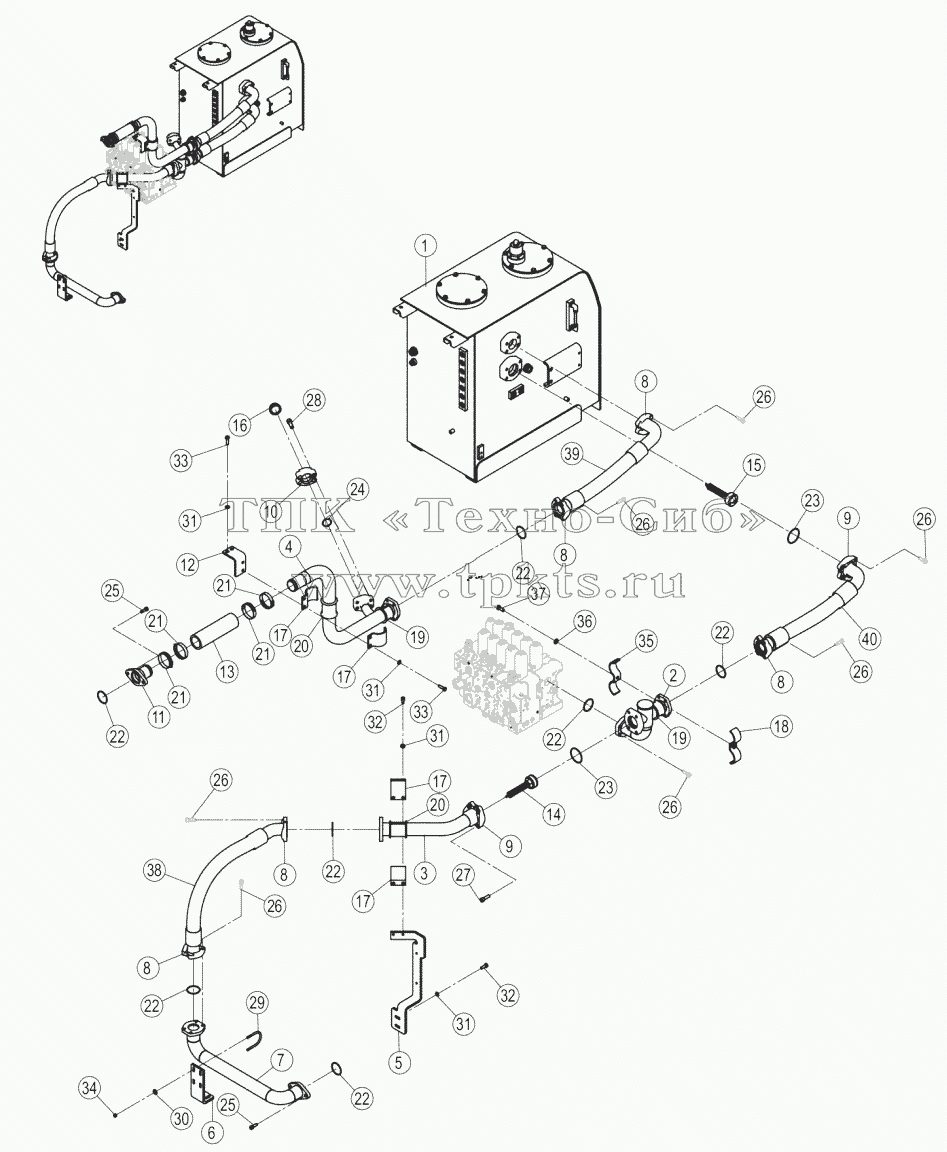

Каталоги запасных частей к спецтехнике LiuGong CLG-933E 15Y0475-001-05 MAIN HYDRAULIC SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
8
8
8
8
9
9
10
11
12
13
14
15
16
17
17
17
17
18
19
19
20
20
21
21
21
21
22
22
22
22
22
22
22
23
23
24
25
25
26
26
26
26
26
26
26
27
28
29
30
31
31
31
31
32
32
33
33
34
35
36
37
38
39
40
Позиция на иллюстрации Заводской номер детали Название детали
1 21С0908 HYDRAULIC OIL TANK В корзину
2 10D8462 TUBE AS В корзину
3 10D8177 TUBE AS В корзину
4 09D8350 TUBE AS В корзину
4 10D9750 TUBE AS В корзину
5 29А7391 PLATE В корзину
6 29А2167 PLATE В корзину
7 10D8135 TUBE AS В корзину
8 04А0189 SPLIT FLANGE В корзину
9 04А0392 SPLIT FLANGE В корзину
10 72А0465 PLATE В корзину
11 10D8542 TUBE AS В корзину
12 00D8872 BRACKET В корзину
13 30А1248 HOSE В корзину
14 12С2385 CHECK VALVE В корзину
15 12С2387 CHECK VALVE В корзину
16 05А0687 PLUG В корзину
17 22А5812 CLAMP В корзину
18 17D0898 CLAMP В корзину
19 83А1249 JACKET В корзину
20 83А1462 JACKET В корзину
21 09С1833 CLAMP В корзину
22 12В0447 0-RING В корзину
23 12В0448 0-RING В корзину
24 12В0821 0-RING В корзину
25 04В0413 SCREW В корзину
26 SCREW SCREW В корзину
27 04В0703 SCREW В корзину
28 04В0757 SCREW В корзину
29 63А0300 U-BOLT В корзину
30 06В0671 WASHER В корзину
31 06В0472 WASHER В корзину
32 00В0520 BOLT В корзину
33 00В0458 BOLT В корзину
34 03В2115 NUT В корзину
35 22А4150 CLAMP В корзину
36 06В0668 WASHER В корзину
37 00B0427 BOLT В корзину
38 07C3534 HOSE AS В корзину
39 07C4266 HOSE AS В корзину
40 07C4267 HOSE AS В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
