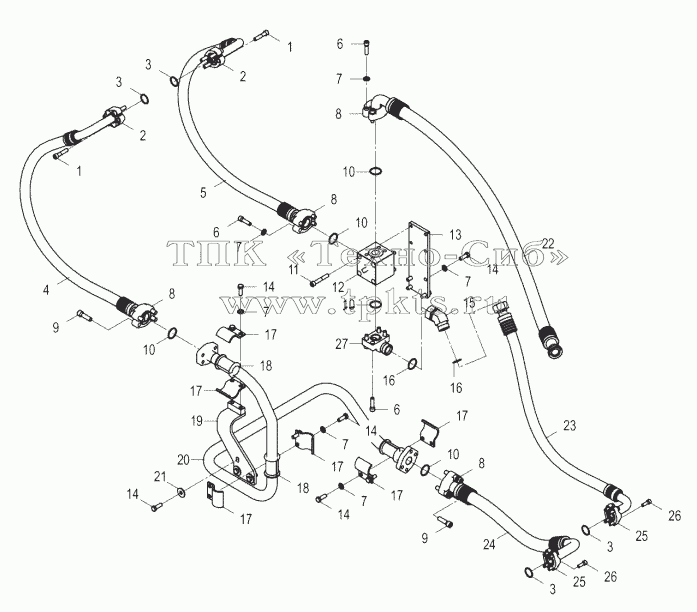

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 04В0672 | SCREW | В корзину | |
2 | 04А0268 | SPLIT FLANGE | В корзину | |
3 | 12В0445 | O-RING | В корзину | |
4 | 07С7234 | HOSE AS | В корзину | |
5 | 07С7235 | HOSE AS | В корзину | |
6 | 04В0748 | SCREW | В корзину | |
7 | 06В0668 | WASHER | В корзину | |
8 | 72А0465 | PLATE | В корзину | |
9 | 04В1047 | SCREW | В корзину | |
10 | 12В0821 | 0-RING | В корзину | |
11 | 04В1030 | SCREW | В корзину | |
12 | 12С2005 | TEE VALVE | В корзину | |
13 | 08А5197 | MOUNTING PLATE | В корзину | |
14 | 00В0428 | BOLT | В корзину | |
15 | 31С2508 | CONNECTOR | В корзину | |
17 | 22А2847 | CLAMP | В корзину | |
18 | 83А0936 | BOOT | В корзину | |
19 | 01D7483 | BRACKET | В корзину | |
20 | 09D6992 | TUBE AS | В корзину | |
21 | 06В0667 | WASHER | В корзину | |
22 | 07С7692 | HOSE AS | В корзину | |
23 | 07С7691 | HOSE AS | В корзину | |
23 | 07С8013 | HOSE AS | В корзину | |
24 | 07С3558 | HOSE AS | В корзину | |
25 | 04А0250 | SPLIT FLANGE | В корзину | |
26 | 04В0413 | SCREW | В корзину | |
27 | 09D1701 | TUBE AS | В корзину |
