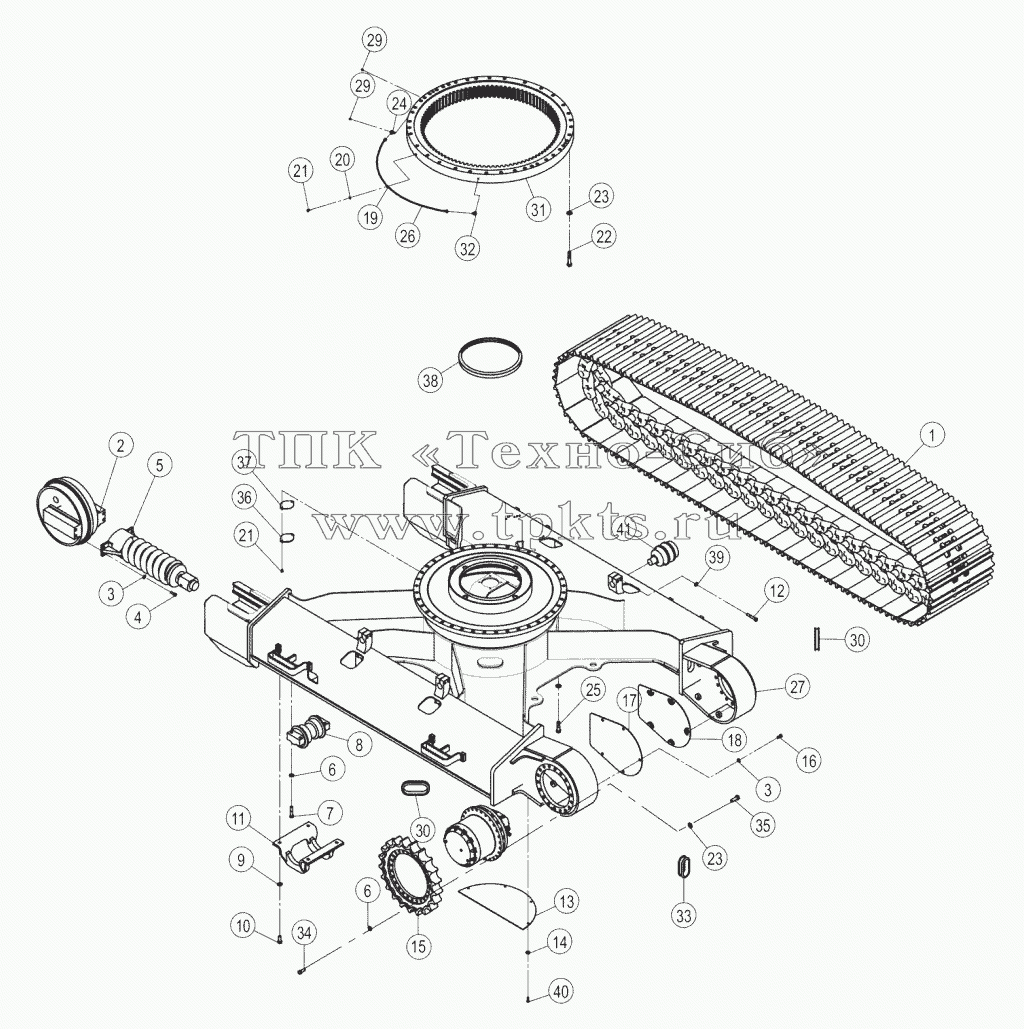

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 25С1276 | TRACK AS | В корзину | |
2 | 51С0166 | IDLER AS | В корзину | |
3 | 06В0221 | WASHER | В корзину | |
4 | 00В0436 | BOLT | В корзину | |
5 | 44С0246 | TENSIONER | В корзину | |
6 | 06В0225 | WASHER | В корзину | |
7 | 01В0493 | BOLT | В корзину | |
8 | 51С0331 | TRACK ROLLER | В корзину | |
9 | 06В0220 | WASHER | В корзину | |
10 | 00В0440 | BOLT | В корзину | |
11 | 48D0605 | GUARD | В корзину | |
12 | 01В1133 | BOLT | В корзину | |
13 | 48D0560 | BOTTOM PLATE | В корзину | |
14 | 06В0667 | WASHER | В корзину | |
15 | 46А0045 | SPROCKET | В корзину | |
15 | 46А0270 | SPROCKET | В корзину | |
16 | 00В0433 | BOLT | В корзину | |
17 | 48D0590 | COVER | В корзину | |
18 | 48D0589 | COVER | В корзину | |
19 | 20А1860 | CLAMP | В корзину | |
20 | 06В0472 | WASHER | В корзину | |
21 | 00В1141 | BOLT | В корзину | |
22 | 01В0512 | BOLT | В корзину | |
23 | 06В0226 | WASHER | В корзину | |
24 | 02А1163 | CONNECTOR | В корзину | |
25 | 01В0513 | BOLT | В корзину | |
26 | 00С4090 | OIL PIPE AS | В корзину | |
27 | 30D1100 | TRACK FRAME | В корзину | |
28 | 08V0135 | PIN | В корзину | |
29 | 10В0014 | Ниппель | В корзину | |
30 | 84А0741 | BOOT | В корзину | |
31 | 26В0329 | SWING BEARING | В корзину | |
32 | 01А0134 | CONNECTOR | В корзину | |
33 | 84А0216 | GUARD | В корзину | |
34 | 00В0439 | BOLT | В корзину | |
35 | 00В0450 | BOLT | В корзину | |
36 | 12А0520 | COVER | В корзину | |
37 | 82А0196 | SHIM | В корзину | |
38 | 84A2026 | SEAL RING | В корзину | |
39 | 06B0223 | Шайба | В корзину | |
40 | 00B0428 | BOLT | В корзину | |
41 | 14C0226 | CARRIER ROLLER | В корзину |
