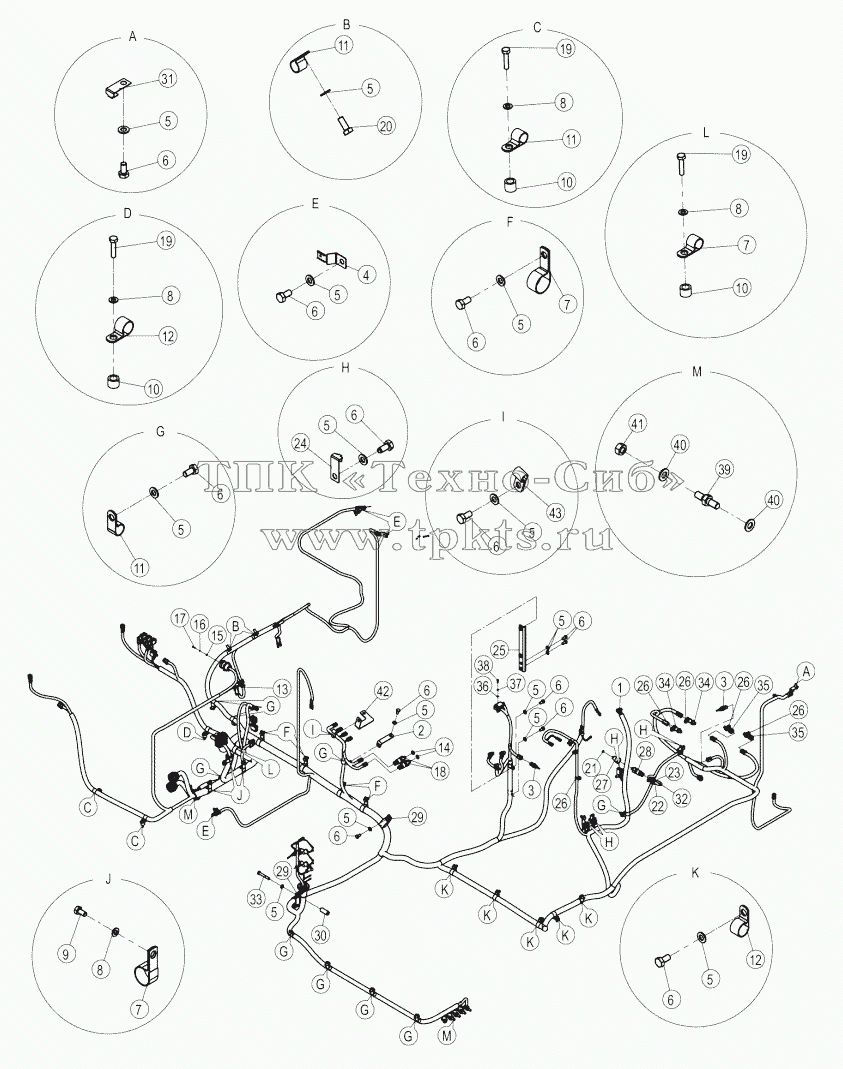

Каталоги запасных частей к спецтехнике LiuGong CLG-933E 49C5134-000-04 FRAME WIRING AS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
8
8
8
8
9
10
10
10
11
11
11
12
12
13
14
15
16
17
18
19
19
19
20
21
22
23
24
25
26
26
26
26
26
27
28
38
39
40
40
41
42
43
Позиция на иллюстрации Заводской номер детали Название детали
1 70C0971 FRAME HARNESS В корзину
2 00D4343 MOUNTING PLATE В корзину
3 30B0496 TEMP SENSOR В корзину
4 20A8767 INSERT В корзину
5 06B0472 WASHER В корзину
6 00B1142 BOLT В корзину
7 20A1855 Хомут В корзину
8 06B0670 WASHER В корзину
9 00B1138 BOLT В корзину
10 39A0850 PIPE В корзину
11 20A1853 Хомут В корзину
12 20A1854 Хомут В корзину
13 00B1185 BOLT В корзину
14 06B0117 Шайба В корзину
15 06B0951 WASHER В корзину
16 06B0965 WASHER В корзину
17 04B1354 SCREW В корзину
18 30B0897 PRESSURE SWITCH В корзину
19 00B1140 BOLT В корзину
20 00B1143 BOLT В корзину
21 12B1367 O-RING В корзину
22 34A0299 Опора В корзину
23 20A1851 Хомут В корзину
24 20A6813 INSERT В корзину
25 00D8536 BRACKET В корзину
26 37B0004 Хомут В корзину
27 00A4181 CONNECTOR В корзину
28 34B1072 PRESSURE SWITCH В корзину
38 04B1356 SCREW В корзину
39 05B0163 STUD BOLT В корзину
40 06B0498 WASHER В корзину
41 03B1180 NUT В корзину
42 01D7718 BRACKET В корзину
43 20A1852 Хомут В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
