Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › LiuGong › CLG-B160 › 30E0713 FENDER AS

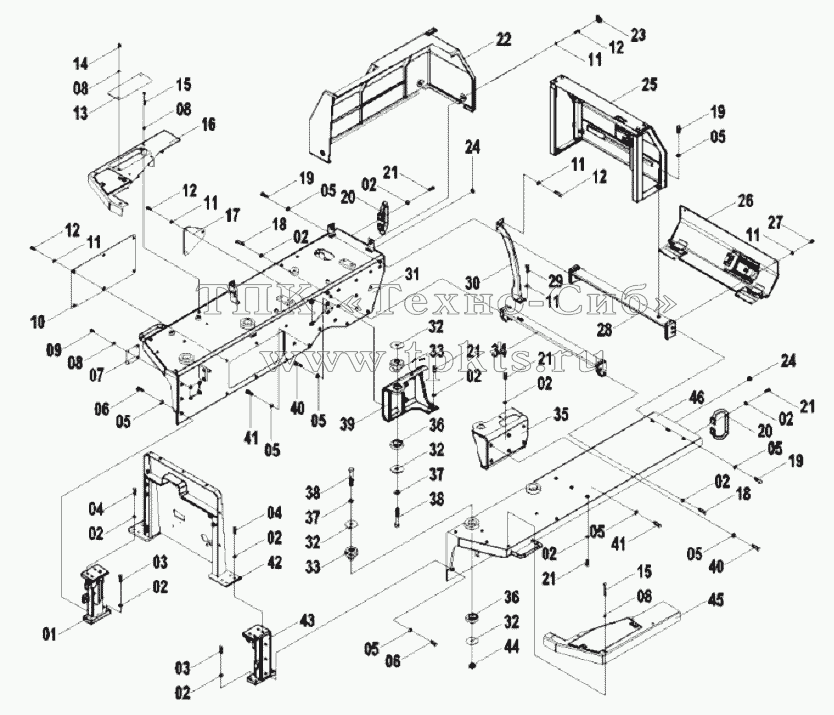

Каталоги запасных частей к спецтехнике LiuGong CLG-B160 30E0713 FENDER AS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
2
2
2
2
2
2
3
3
4
4
5
5
5
5
5
5
5
5
5
6
6
7
8
8
8
8
9
10
11
11
11
11
11
11
12
12
12
12
13
14
15
15
16
17
18
18
19
19
19
20
20
21
21
21
21
21
22
23
24
24
25
26
27
28
29
30
31
32
32
32
32
33
33
34
35
36
36
37
37
38
38
39
40
40
41
41
42
43
44
45
46
Позиция на иллюстрации Заводской номер детали Название детали
1 00D3900 Bracket-rh В корзину
2 06B0416 Washer В корзину
3 00B0375 BOLT В корзину
4 01B0326 BOLT В корзину
5 06B0398 Washer В корзину
6 00B0243 BOLT В корзину
7 12A2805 Plate В корзину
8 06B0396 Washer В корзину
9 00B0341 BOLT В корзину
10 12A5333 Cover В корзину
11 06B0397 Washer В корзину
12 00B0513 Bolt В корзину
13 10A4887 Plate В корзину
14 00B0236 BOLT В корзину
15 01B0755 Bolt В корзину
16 36D0769 Plate В корзину
17 12A2786 Cover В корзину
18 00B0103 BOLT В корзину
19 00B0095 Болт В корзину
20 26A1866 Handrail В корзину
21 00B0366 BOLT В корзину
22 48D0341 Shield В корзину
23 84A1308 Plug В корзину
24 84A1298 Plug В корзину
25 48C1416 Shield В корзину
26 36D0674 Plate В корзину
27 00B0381 Болт В корзину
28 00D4099 Plate В корзину
29 00B0238 Болт В корзину
30 00D4127 Bracket В корзину
31 31D0415 Plate-rh В корзину
32 10A4905 Plate В корзину
33 37C0901 Cushion В корзину
34 00D4098 Support В корзину
35 00D6679 Bracket-lh В корзину
36 55A3236 Cushion В корзину
37 06B0399 Washer В корзину
38 01B0551 Bolt В корзину
39 00D6746 Bracket-rh В корзину
40 00B0245 Болт В корзину
41 00B0244 BOLT В корзину
42 00D3924 Bracket В корзину
43 00D3899 Bracket-lh В корзину
44 03B0294 Гайка В корзину
45 36D0768 Plate В корзину
46 31D0414 Plate-lh В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
