Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › LiuGong › CLG-B160 › 36E0018 SAFEGUARD

Каталоги запасных частей к спецтехнике LiuGong CLG-B160 36E0018 SAFEGUARD

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
2
2
3
3
4
4
4
4
5
6
6
7
7
7
8
8
9
9
10
10
10
10
10
10
11
12
12
12
12
13
13
13
13
14
14
15
15
15
15
16
16
17
17
17
17
17
18
19
19
20
21
22
23
23
24
24
25
25
26
27
28
28
28
29
30
31
32
33
34
35
36

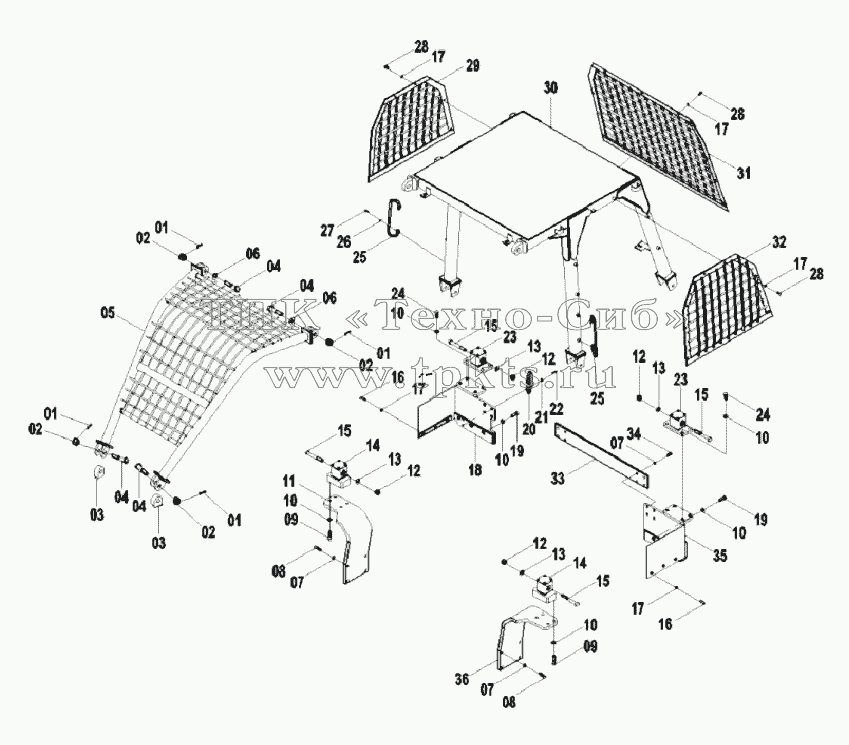

Позиция на иллюстрации Заводской номер детали Название детали
1 08B0100 Pin В корзину
2 03B1388 Stl В корзину
3 18A3020 Plate В корзину
4 63A0471 Bolt В корзину
5 48D0351 Pprotective cover В корзину
6 06B0476 Washer В корзину
7 06B0399 Washer В корзину
8 01B0179 Болт В корзину
9 01B0188 BOLT В корзину
10 06B0456 Washer В корзину
11 29A0676 Plate В корзину
12 03B0405 NUT В корзину
13 06B0406 Washer В корзину
14 22C0830 Bracket В корзину
15 01B0634 Bolt В корзину
16 00B0246 Болт В корзину
17 06B0398 Washer В корзину
18 00D6941 Bracket-rh В корзину
19 Bolt Bolt В корзину
20 26A1866 Handrail В корзину
21 06B0416 Washer В корзину
22 00B0188 Болт В корзину
23 22C0698 Bracket В корзину
24 01B0671 Bolt В корзину
25 35A1239 Handrail В корзину
26 06B0397 Washer В корзину
27 00B0238 Болт В корзину
28 00B0664 Bolt В корзину
29 48D0354 Guard В корзину
30 48D0349 Safeguard В корзину
31 48D0355 Guard В корзину
32 48D0353 Guard В корзину
33 16A6341 Plate В корзину
34 00B0234 BOLT В корзину
35 00D6939 Bracket-lh В корзину
36 29A0675 Plate В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
