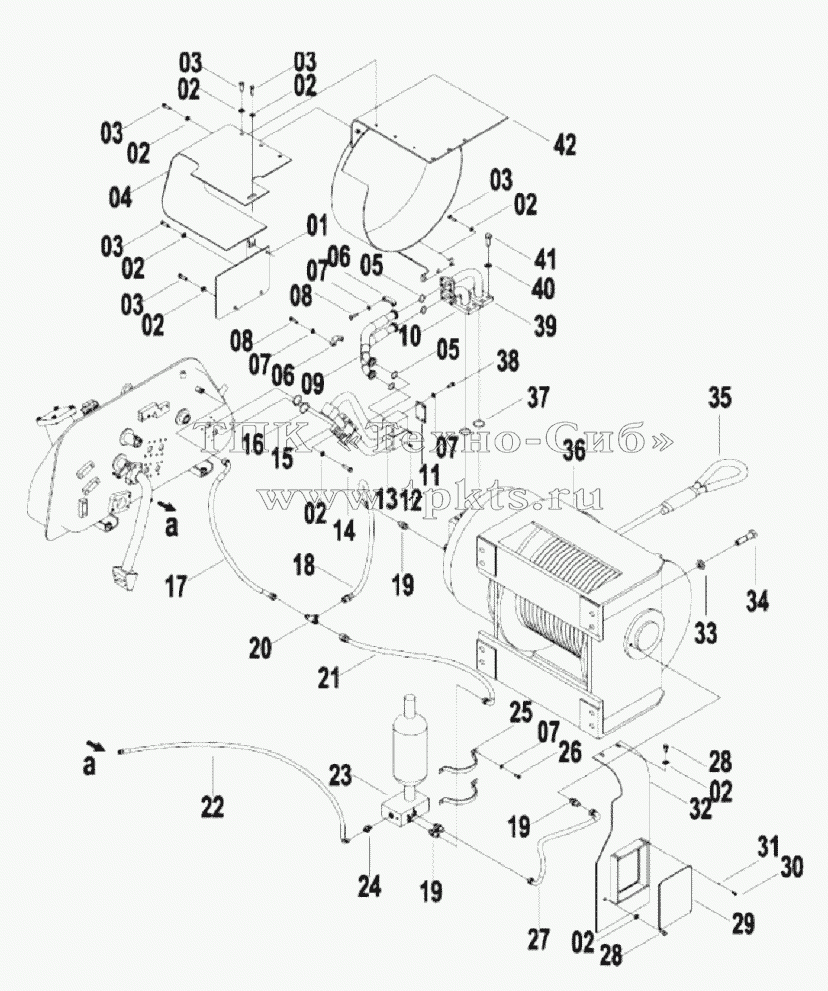

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 12A6091 | Plate | В корзину | |
2 | 06B0397 | Washer | В корзину | |
3 | 00B0386 | BOLT | В корзину | |
4 | 45D1062 | Protection shield | В корзину | |
5 | 12B1167 | O-ring | В корзину | |
6 | 04A1250 | Split flange | В корзину | |
7 | 06B0396 | Washer | В корзину | |
8 | 00B0237 | Болт | В корзину | |
9 | 06C6954 | Hose as | В корзину | |
10 | 10D5955 | Tube as | В корзину | |
11 | 12A2672 | Plate | В корзину | |
12 | 03B0975 | Plug | В корзину | |
13 | 10D5958 | Tube as | В корзину | |
14 | 00B0239 | Болт | В корзину | |
15 | 10D5957 | Tube as | В корзину | |
16 | 12B1171 | O-ring | В корзину | |
17 | 06C9203 | Hose as | В корзину | |
18 | 06C9204 | Hose as | В корзину | |
19 | 00A3423 | Connector | В корзину | |
20 | 02A1355 | Tee | В корзину | |
21 | 06C9205 | Hose as | В корзину | |
22 | 05C4719 | Hose as | В корзину | |
23 | 15C0323 | Accumulator mounting as | В корзину | |
24 | 00A1790 | Connector | В корзину | |
25 | 22C0784 | Clamp | В корзину | |
26 | 00B0236 | BOLT | В корзину | |
27 | 06C9206 | Hose as | В корзину | |
28 | 00B0513 | Bolt | В корзину | |
29 | 11A7828 | Plate | В корзину | |
30 | 00B0254 | BOLT | В корзину | |
31 | 06B0346 | WASHER | В корзину | |
32 | 48D0466 | Shield | В корзину | |
33 | 06B0456 | Washer | В корзину | |
34 | 01B0186 | Болт | В корзину | |
35 | 54C0311 | Wire rope | В корзину | |
36 | 11C1027 | Hydraulic winch | В корзину | |
37 | 12B1170 | O-ring | В корзину | |
38 | 00B0341 | BOLT | В корзину | |
39 | 10D5954 | Tube as | В корзину | |
40 | 06B0398 | Washer | В корзину | |
41 | 00B0095 | Болт | В корзину | |
42 | 45D1063 | Protection shield | В корзину |
